HEWI FS set 111R13.113 Ku.33 D/K f.TS 38-48mm PZ DIN L/R
Réf. fabricant111R13.113 33|Code art. :23212219
1/3
Temporairement indisponible
HEWI FS set 111R13.113 Ku.33 D/K f.TS 38-48mm PZ DIN L/R
Réf. fabricant111R13.113 33|Code art. :23212219
107,99 €TTC
Données techniques
- Largeur
- 46 mm
- Longueur
- 168 mm
- Surface
- 33 rouge rubis
- Catégorie d’utilisateur
- 4
- Goupille
- Carré plein
- Matériel de fixation
- Technique R
- Couvercle
- arrondi
- Épaisseur du panneau
- 11 mm
- Longueur de la poignée
- 138 mm
- Type
- Badge
- Fixation de la poignée
- Carré deux côtés
- Profondeur de la poignée
- 65,5 mm
- Forme
- Touche sphérique
- Exécution
- Garniture à levier
- Matériau
- matière plastique
- Orientation de butée
- DIN gauche / droite
- N° de couleur
- 33
- Perforation
- PZ
- Modèle
- 111R13.113
- Homologation
- DIN EN 179
- Pour épaisseur de porte
- 38-48 mm
- Distance
- 72 mm
- Marque
- HEWI
- Contact fabricant
- HEWI Heinrich Wilke GmbH Prof.-Bier-Str. 1-5, 34454 Bad Arolsen, DE [email protected], 05691/820
- Code art.
- 23212219
- GTIN
- 4014885309918
Description du produit

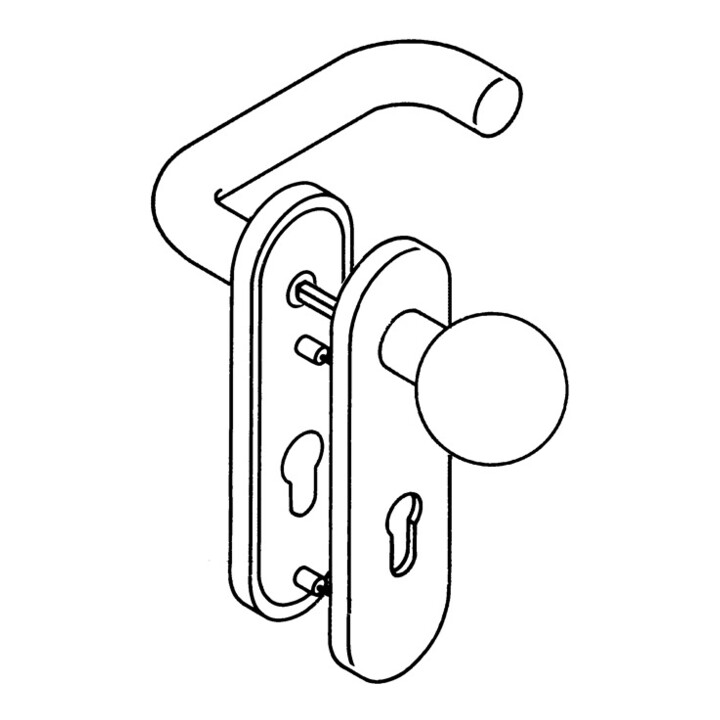

en technique R avec panneaux de signalisation selon DIN 18255 et DIN EN 1906 en polyamide, surface brillante, se composant de... :
Modèle 123.23R bouton en

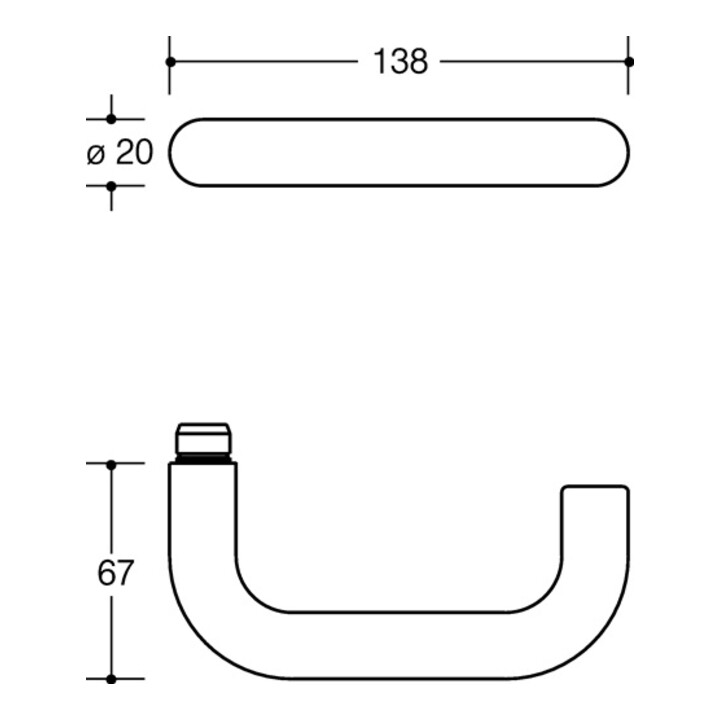

polyamide et béquille en polyamide en forme de U avec noyau en acier continu jusqu'à l'extrémité de la béquille, teinté dans la masse, diamètre 20 mm, avec guide d'extension et rainure de verrouillage, monté par simple encliquetage des béquilles dans les parties inférieures pré-montées sur la porte.
L'encliquetage peut être déverrouillé à nouveau à l'aide d'une clé de démontage. La
béquille répond aux exigences des normes DIN EN 179 et DIN 18040
, la sous-construction du blindage est en matière plastique composite acier inoxydable, utilisable à gauche et à droite selon DIN. Palier rotatif fixe des poignées avec blocage autoverrouillant sur tout le tour et palier lisse de 5 mm sans entretien avec zone de compensation élastique et deuxième emplacement de palier dans le col de la poignée. Raccord vissé caché, résistant au desserrage, avec combinaison de vis M4 et de vis à douille ainsi qu'avec embout de support.
Capuchon de protection en polyamide teinté dans la masse, 46 x 180 mm, hauteur 13 mm, courbe, épaisseur de paroi 1,5 mm. Distance 72 mm, perforation PZ, pour épaisseur de porte 38-48 mmConçu
et testé pour une utilisation contractuelle, catégorie d'utilisateur selon DIN EN 1906 - Classe 4 Ferrure coupe-feu avec tige carrée 9 mm, selon DIN 18273 - Longueur de la béquille 138 mm - Ferrure pivotante -
Autres caractéristiques techniques Annexe : D/K - Standard : DIN 18273 - Palier : palier rotatif fixe - Equerre : 9 mm
Modèle 123.23R bouton en
polyamide et béquille en polyamide en forme de U avec noyau en acier continu jusqu'à l'extrémité de la béquille, teinté dans la masse, diamètre 20 mm, avec guide d'extension et rainure de verrouillage, monté par simple encliquetage des béquilles dans les parties inférieures pré-montées sur la porte.
L'encliquetage peut être déverrouillé à nouveau à l'aide d'une clé de démontage. La
béquille répond aux exigences des normes DIN EN 179 et DIN 18040
, la sous-construction du blindage est en matière plastique composite acier inoxydable, utilisable à gauche et à droite selon DIN. Palier rotatif fixe des poignées avec blocage autoverrouillant sur tout le tour et palier lisse de 5 mm sans entretien avec zone de compensation élastique et deuxième emplacement de palier dans le col de la poignée. Raccord vissé caché, résistant au desserrage, avec combinaison de vis M4 et de vis à douille ainsi qu'avec embout de support.
Capuchon de protection en polyamide teinté dans la masse, 46 x 180 mm, hauteur 13 mm, courbe, épaisseur de paroi 1,5 mm. Distance 72 mm, perforation PZ, pour épaisseur de porte 38-48 mmConçu
et testé pour une utilisation contractuelle, catégorie d'utilisateur selon DIN EN 1906 - Classe 4 Ferrure coupe-feu avec tige carrée 9 mm, selon DIN 18273 - Longueur de la béquille 138 mm - Ferrure pivotante -
Autres caractéristiques techniques Annexe : D/K - Standard : DIN 18273 - Palier : palier rotatif fixe - Equerre : 9 mm
