mini- avec levier plat en acier inoxydable, diamètre 32 mm, composé de

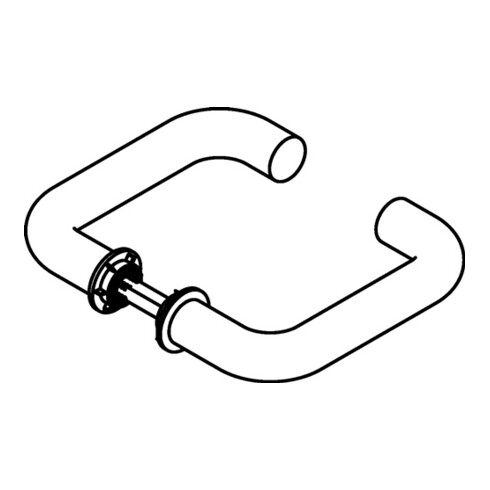

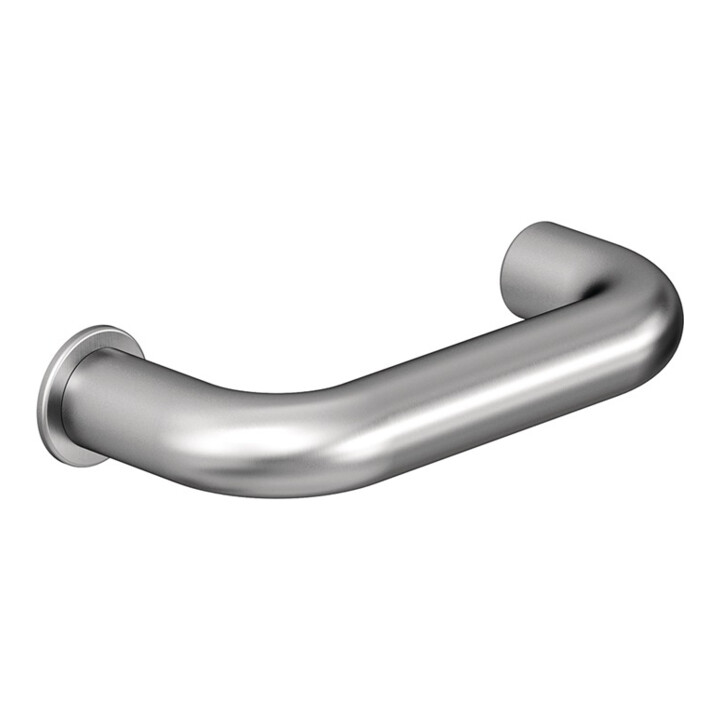

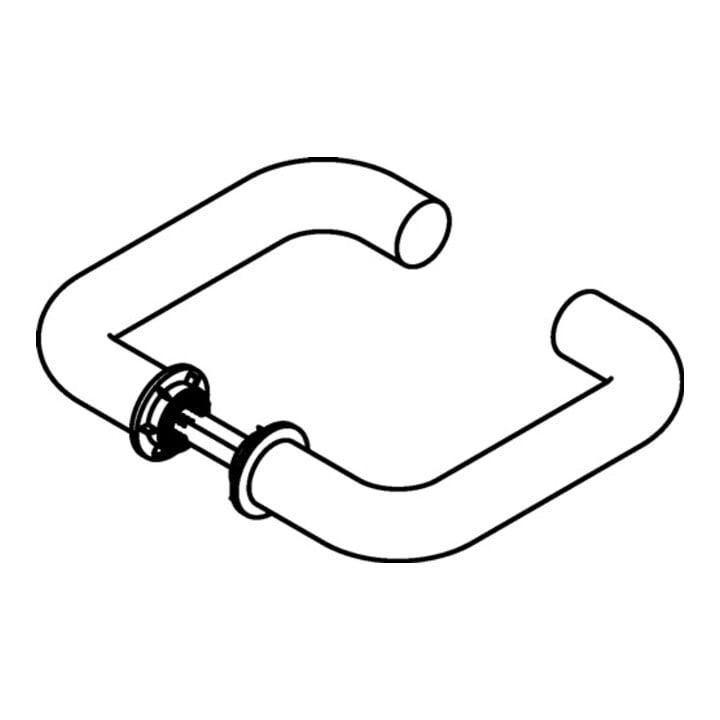

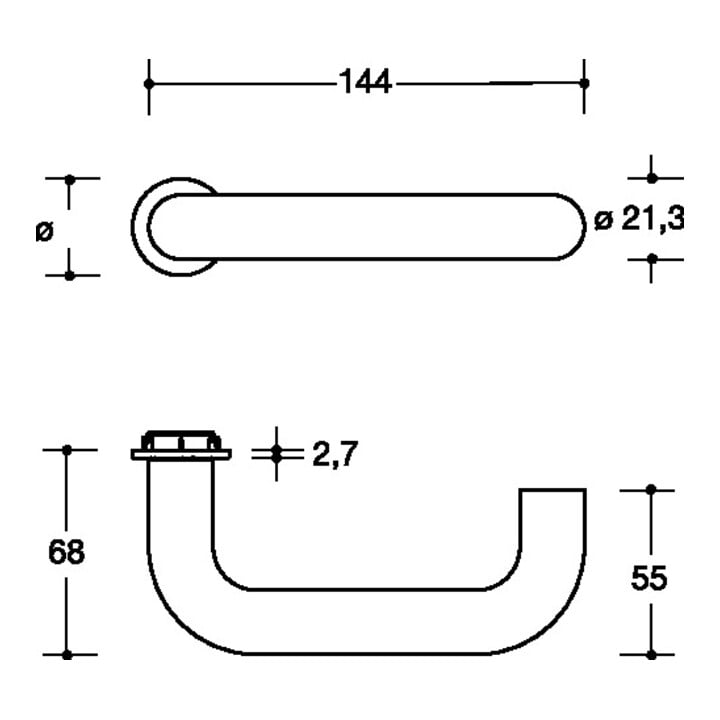

:Modèle 111XAM Poignée en forme de U en tube rond en acier inoxydable (1.4
301), diamètre 21,3 mm avec une épaisseur de paroi de 1,5 mm, avec guide de rallonge - Goupille carrée de la béquille 8 mm avec filetage trapézoïdal - Fixation des béquilles dans un palier à denture périphérique et une douille lisse en polyamide avec deux cames comme protection contre la torsion dans le palier à enfoncer - La béquille M5 se fixe comme protection des parties du trou de la poignée, dans un évidement de la tige carrée et contribue ainsi à une transmission optimale de la force dans le tablier de la porte - la béquille répond aux exigences de la norme DIN 18040 - utilisation en combinaison avec des serrures à mortaiser selon DIN 18251 - montage des douilles à enfoncer par un écrou de montage avec filetage trapézoïdal SW 19, C'est pourquoi nous recommandons le montage à l'aide d'une clé polygonale (SW 19) - la cote de fraisage dans la zone du contre-écrou doit avoir une cote nominale de 25 mm - les tolérances de fabrication de +/- 1 mm peuvent être compensées par le palier à sertir - pour le montage sur portes intérieures et de séjour avec plaque de recouvrement HDF et couches centrales en aggloméré tubulaire ou
Panneau d'aggloméré complet ou de haute qualité, aussi bien en version
émoussée qu'en version feuillure
- nous recommandons le montage mini exclusivement sur des éléments de porte testés par HEWI et les fabricants de portes (voir www.hewi.de/mini pour les listes actuelles) - Conçu et testé pour le secteur du bâtiment - Catégorie d'utilisation selon DIN EN 1906 - classe 3 - sens de montage DIN gauche / droite -
autres caractéristiques techniques Système de montage : axe standard
EAN / GTIN : 4014885519355
