mini en Edition mat - avec rosette de poignée plate en polyamide, diamètre 32 mm, composée de

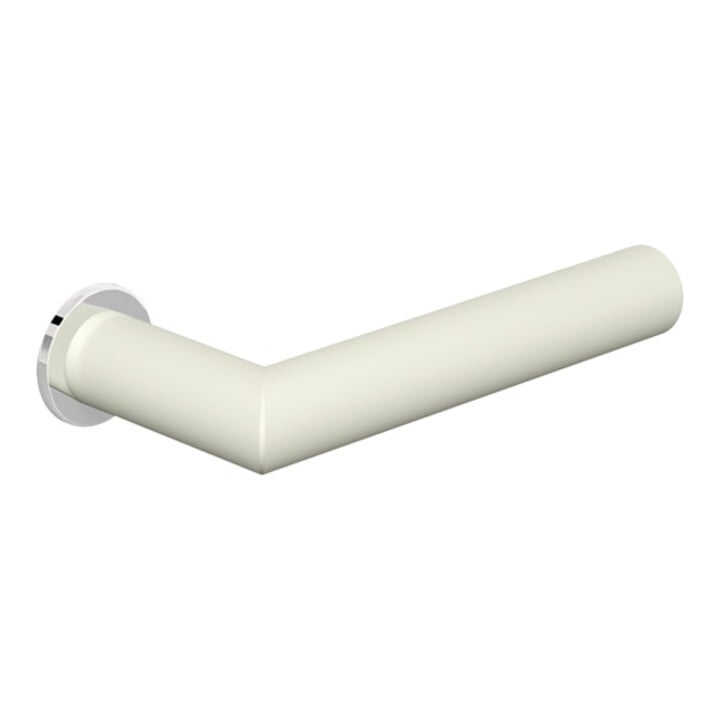

:Poignée de porte en polyamide en forme d'onglet
avec noyau en acier continu jusqu'à l'extrémité de la poignée, teintée dans la
masse Surface matModèle
162PBM avec rosette de poignée : teinté dans la masse, teint pour correspondre au modèle
162PBMV
avec rosette de poignée : revêtement PVD,
cuivre dullModèle


162PBMX

avec rosette de poignée :

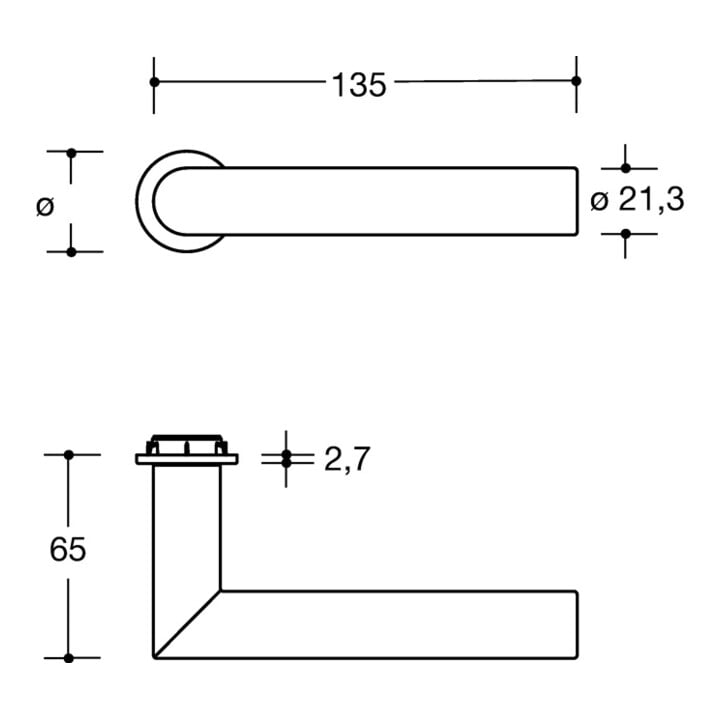

Acier inoxydable mat diamètre

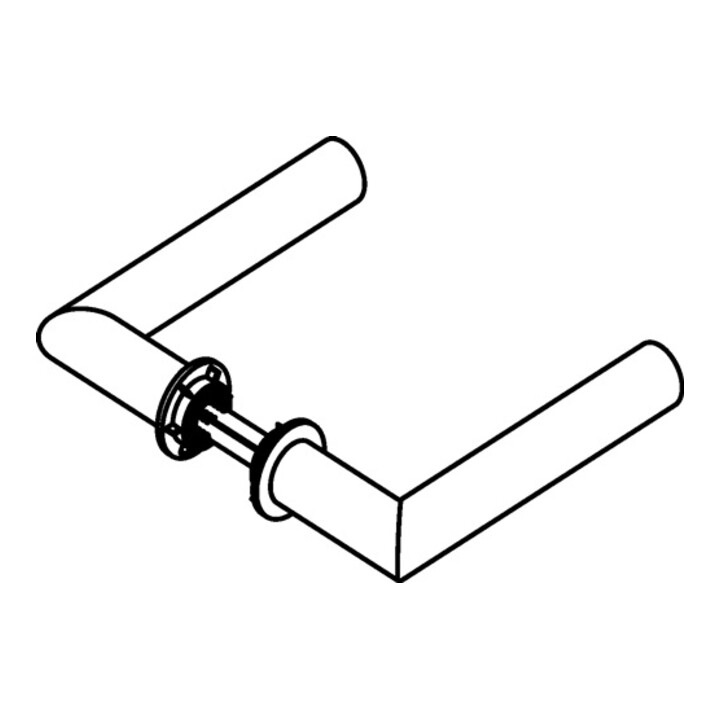

21,3 mm, avec guide de rallonge - Goupille carrée de la béquille 8 mm avec filetage trapézoïdal - Fixation des béquilles dans un roulement à billes à denture périphérique et douille lisse en polyamide avec deux cames comme protection contre la torsion dans le roulement à billes - La béquille M5 se fixe pour protéger les parties du trou de la poignée de porte, en liaison avec des serrures à mortaiser selon DIN 18251 - Montage des douilles d'emmanchement par un écrou de montage à filetage trapézoïdal SW 19, Les tolérances de fabrication de +/- 1 mm peuvent être compensées par le palier à sertir - Pour le montage sur portes de séjour et portes intérieures avec plaque de recouvrement en HDF et couches centrales en panneaux de particules tubulaires ou en panneaux de particules. Encastrement complet en aggloméré ou de haute qualité, en version émoussée ou à feuillure - nous recommandons le montage mini exclusivement sur des éléments de porte testés par HEWI et les fabricants de portes (voir www.hewi.de/mini pour les listes actuelles) - Conçu et testé pour le secteur du bâtiment - Catégorie d'utilisation selon DIN EN 1906 - classe 3 - sens de montage DIN gauche /

droite -

autres caractéristiques techniques Système de montage : axe standard
