Jeu de pièces en
technique B avec rosaces selon DIN 18255 et DIN EN 1906 en acier inoxydable, composé de... :

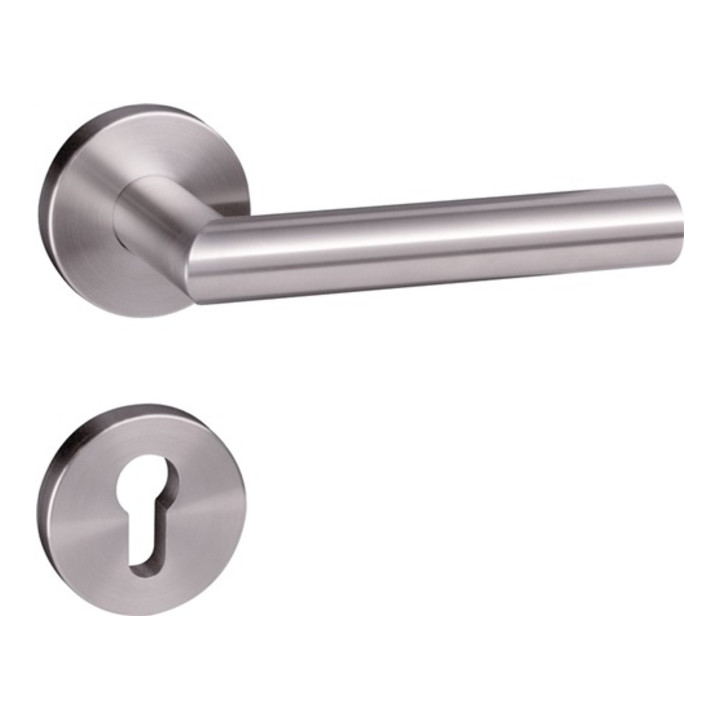

Poignée modèle 162X en tube rond en acier inoxydable avec coupe d'onglet (1.4301), diamètre 21,3 mm, épaisseur de paroi 1,5 mm, avec guidage d'épaulement et rainure de verrouillage, avec vis sans tête M5 comme fixation supplémentaire de la béquille avec l'axe carré pour une transmission optimale des forces dans le battant. Montage par simple encliquetage des béquilles dans les parties inférieures prémontées sur la porte. L'encliquetage peut être déverrouillé à nouveau à l'aide d'une clé de démontage. Sous-structure de surface satinRosette
en construction composite plastique, module de maintien intégré avec support de ressort, DIN gauche et DIN droite peuvent être utilisés pour supporter la serrure pour une durée de vie plus longue. Palier tournant fixe des béquilles avec blocage périphérique autobloquant et palier lisse de 5 mm sans entretien avec plage de compensation élastique pour éliminer les éventuelles imprécisions de montage. Raccordement à vis caché, résistant au desserrage, avec vis Spax de 5 mm et goupilles d'appui immergées dans le vantail de la porte.
Capuchon de rosette, rond, en acier inoxydable (1.4301), diamètre 55 mm, hauteur 10,5 mm, épaisseur de paroi 1,5 mm.
Conçu et testé pour la zone de l'objet, catégorie d'utilisateur selon DIN EN 1906 - Classe 3 Ferrure à tige carrée 8 mm Catégorie d'utilisateur : Classe 3D Durabilité : Classe 7 Dimensions de la porte : aucune classification spécifiée Résistance au feu : Classe 0Sécurité : Classe 0Résistance à la corrosion Classe :
4Résistance à l'effraction : Classe 0Dimensionnement : AArticle :
HEWI 162XAB01.230 -

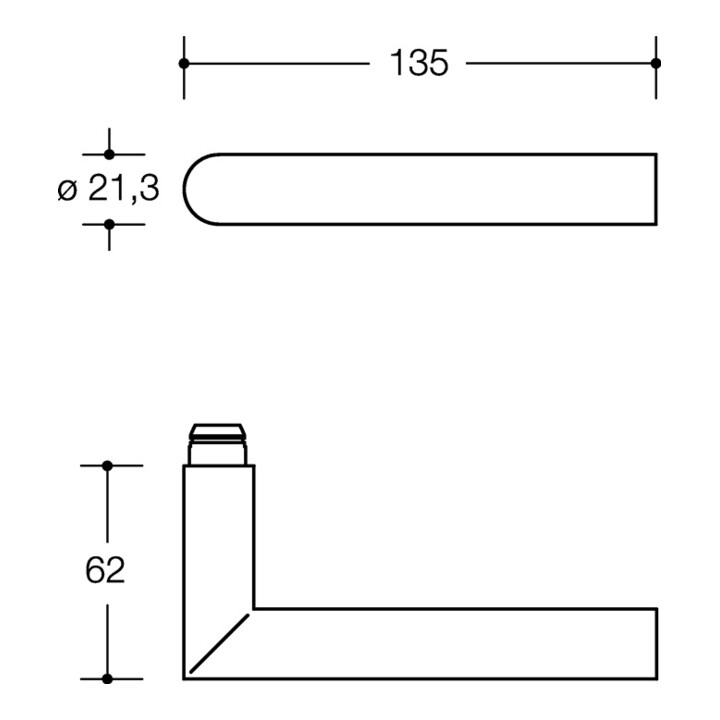

Autres caractéristiques techniques Longueur de la béquille : 135mm - Système de fixation : technologie B - Complément : D/D - Profondeur de la béquille : 62mm - Entraxe des cames : 38mm - Couleur : XA - Standard : DIN 1906
EAN / GTIN : 04014885117414
