technique B avec rosaces selon DIN 18255 et DIN EN 1906 en
acier inoxydable, constituées de :

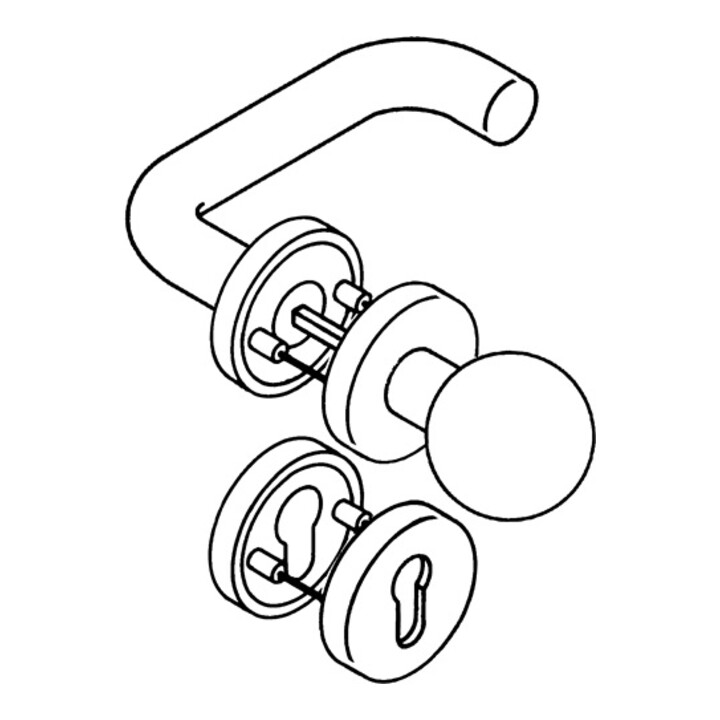

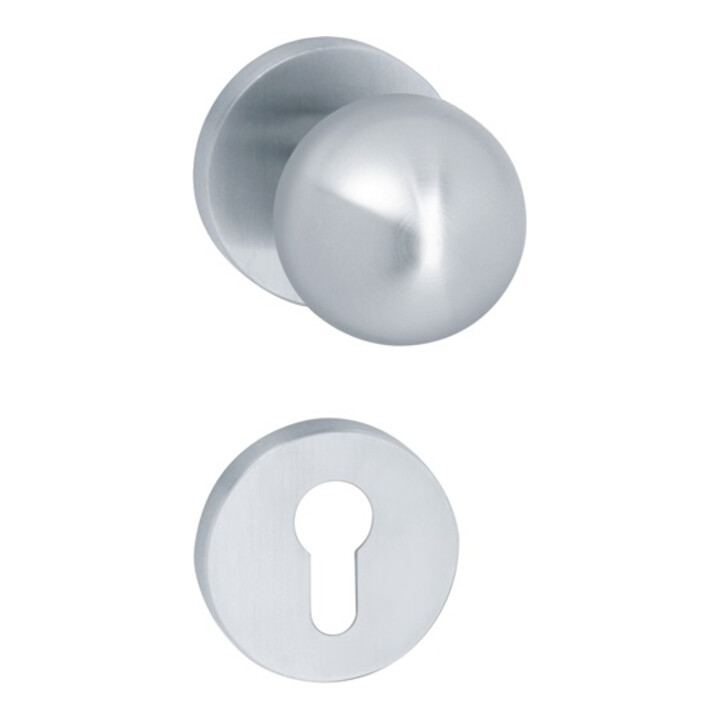

Bouton modèle 109X en acier inoxydable et béquille modèle 111X en tube rond en acier inoxydable (1.4301), diamètre 21,3 mm avec une épaisseur de paroi de 1,5 mm, avec guidage d'extension et rainure de verrouillage, avec vis sans tête M5 comme fixation supplémentaire. Montage par simple encliquetage des béquilles dans les parties inférieures prémontées sur la porte. L'
encliquetage peut être déverrouillé à nouveau à l'aide d'une clé de démontage. La
béquille répond aux exigences de la norme DIN 18040. La sous-structure de la
béquille est
en matière plastique composite, module de maintien intégré avec support à ressort, utilisable à gauche DIN et à droite DIN. Palier tournant fixe des béquilles avec blocage périphérique autobloquant et palier lisse de 5 mm sans entretien avec plage de compensation élastique. Raccordement vissé caché, résistant au desserrage, avec vis Spax de
5 mm et embouts de support.
Capuchon de rosette, rond, en acier inoxydable (1.4301), diamètre 55 mm, hauteur
10,5 mm, épaisseur de paroi 1,5 mm.
Jeu de béquilles préparé pour PZDesignet testé pour l'utilisation contractuelle,
catégorie d'utilisateur selon DIN EN 1906 - Set
classe 3 avec goupille carrée 8 mm, pour épaisseur de porte 38-48 mm - Longueur béquille 144 mm - Jeu de béquilles -

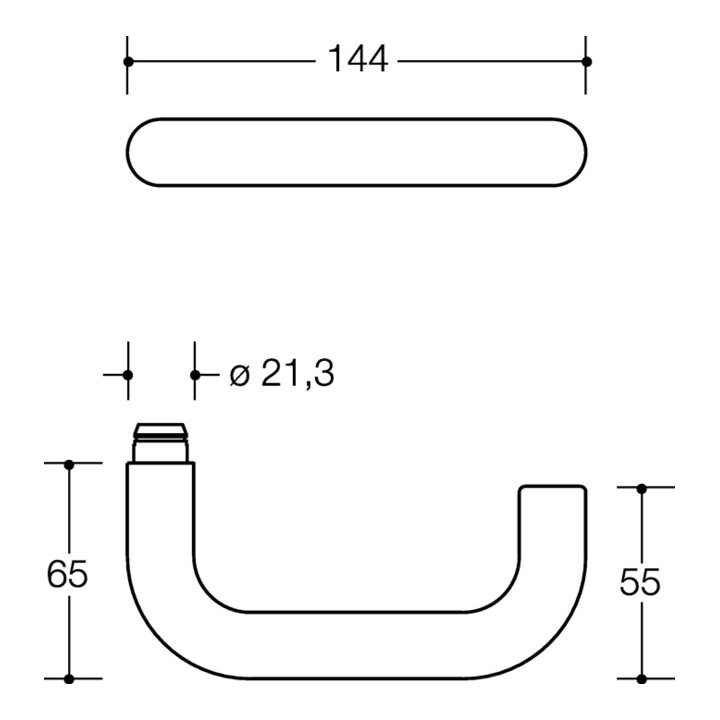

Autres caractéristiques techniques Longueur béquille : 144 mm - Système de fixation : technologie B - En supplément : D/K - Profondeur béquille : 65 mm - Poignée : poignée : Bille - Distance came : 38 mm - N° couleur : XA - Standard : DIN 1906
EAN / GTIN : 04014885115908
