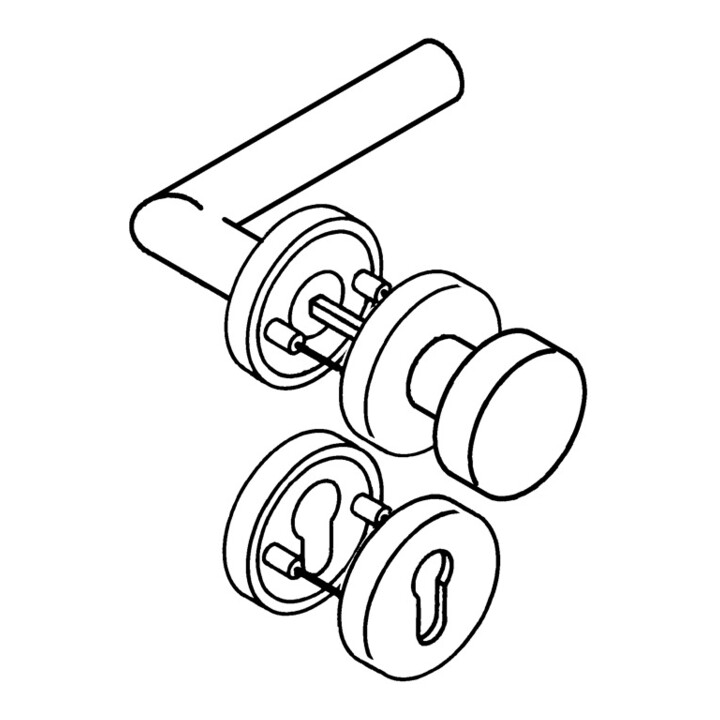

en technique B avec rosaces selon DIN 18255 et DIN EN 1906 en acier inoxydable, constituées de :
Bouton modèle 107X en acier inoxydable et béquille modèle 162X en tube rond en acier inoxydable avec coupe d'onglet (1.4301), diamètre 21,3 mm avec épaisseur de paroi de 1,5 mm, avec guide d'extension et rainure de verrouillage, avec vis sans tête M5. Montage par simple encliquetage des béquilles dans
les parties inférieures prémontées sur la porte. L'

encliquetage peut

être déverrouillé à nouveau à l'

aide d'une

clé de démontage. Sous-structure de surface satinRosette
en construction composite plastique, module de maintien intégré avec support de ressort, DIN gauche et DIN droite peuvent être utilisés pour supporter la serrure pour une durée de vie plus longue. Palier tournant fixe des béquilles avec blocage périphérique autobloquant et palier lisse de 5 mm sans entretien avec plage de compensation élastique pour éliminer les éventuelles imprécisions de montage. Raccordement à vis caché, résistant au desserrage, avec vis Spax de 5 mm
et goupilles d'appui immergées dans le
vantail de la porte
.

Capuchon de rosette, rond, en acier inoxydable (1.4301), diamètre 55 mm,

hauteur

10,5

mm, épaisseur de paroi 1,5 mm.
Jeu de béquilles préparé pour PZDesign


et testé pour l'utilisation contractuelle, catégorie d'utilisateur selon DIN EN 1906 - Kit classe 3 avec tige carrée 8 mm, pour épaisseur de porte 38-48 mm - Longueur béquille 135 mm - Jeu de

béquilles -

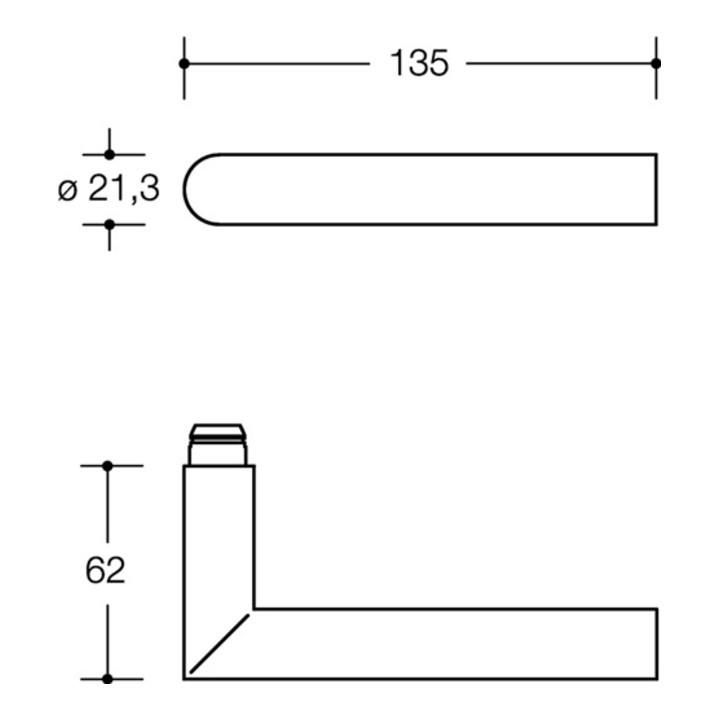

Autres caractéristiques techniques Longueur béquille : 135 mm - Système de fixation : technologie B - Complément : D/K - Profondeur béquille : 62 mm - Poignée : plate - Distance des cames : 38 mm - Couleur : XA - Normes DIN 1906
