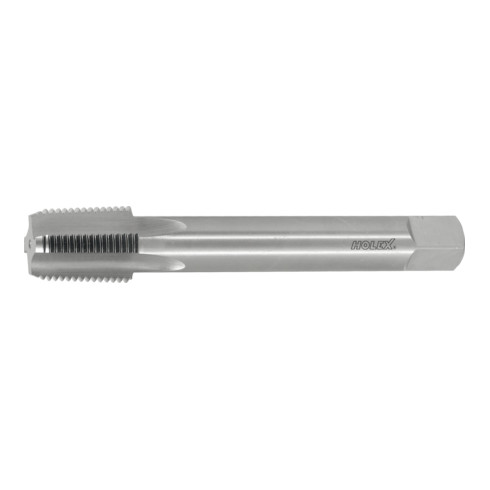

HOLEX Taraud machine 1/8-27

Name: HOLEX Taraud machine 1/8-27
Brand: HOLEX
SKU: 83014450
Availability: OutOfStock

67,42 €

TTC

Cet article n'est pas disponible actuellement.

Code art. : 83014450

Réf. fabricant : 138090 1/8-27

Exécution robuste, goujures droites.
Application :
Pour filetage gaz conique (NPT), suivant ANSI B1.20.1, pour filetages avec produit d’étanchéité
Respecter la profondeur d’avant-trou minimale prescrite (voir tableau).

Nombre de goujures	5
Spires par pouce	27
Ange d'attaque	50 degrés
Taille de filetage NPT	1/8-27
Diamètre de l’avant-trou A	8,5 mm
Diamètre de l’avant-trou B	8,25 mm
Profondeur minimale de l’avant-trou	12 mm
Diamètre de référence D_max + 0,05	8,74 mm
Diamètre filetage	9,87 mm
Longueur totale L_tot	90 mm
Carré de tige	5,5 mm
Diamètre de queue	7 mm
Öl	Adapté
CuZn	moyennement adapté
Acier < 500 N/mm²	Adapté
Alu (à copeaux courts)	moyennement adapté
av. arrosage max.	moyennement adapté
Acier < 750 N/mm²	Adapté
Fonte GG(G)	moyennement adapté
Rapport conique	1:16
Norme	Norme usine
Bague de couleur	aucun
Entrée	C
Angle de flanc	60 degrés
Norme de filetage	ANSI B 1.20.1

Caractéristiques :

Exécution robuste, goujures droites.
Application :
Pour filetage gaz conique (NPT), suivant ANSI B1.20.1, pour filetages avec produit d’étanchéité
Respecter la profondeur d’avant-trou minimale prescrite (voir tableau).

EAN / GTIN : 4045197585516
