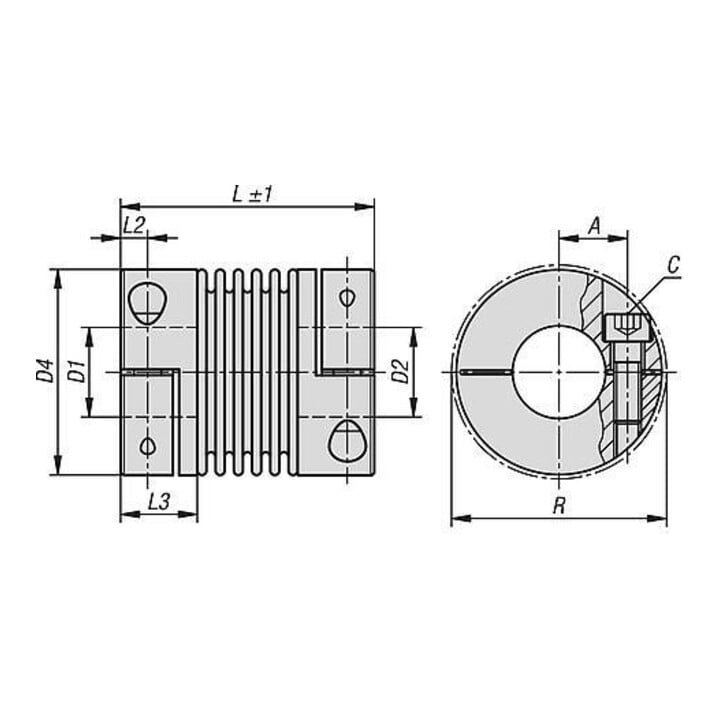

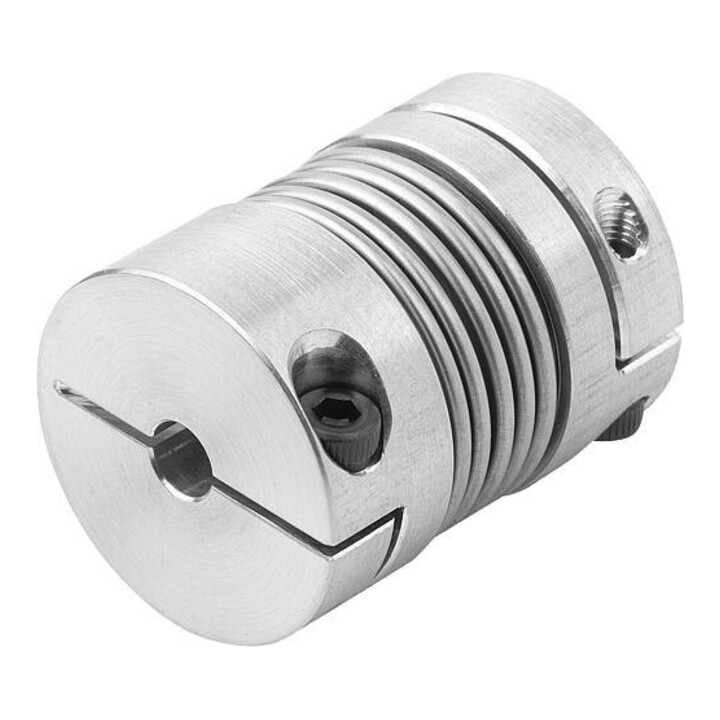

La liaison à soufflet métallique KIPP Gr.15 est un accouplement en aluminium avec moyeu de serrage radial, conçu pour des solutions de connexion précises en technologie d'entraînement.

Caractéristiques

• Moyeu en aluminium et soufflet en acier inoxydable • Accouplement à soufflet métallique miniature sans jeu avec une grande rigidité à la torsion • Compense les décalages axiaux, radiaux et angulaires des arbres avec de faibles forces de rappel • Finition en surface brute • Avec moyeu de serrage radial pour fixation sur arbre • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm pour un montage et un démontage faciles • Déformation maximale du soufflet métallique lors du montage/démontage triple des valeurs de déplacement admissibles • Résistant aux températures de -30 °C à +120 °C • Rainure de clavette selon DIN 6885 possible, en tenant compte du diamètre maximal de perçage pour la rainure de clavette • Sur demande, perçages de moyeu individuels avec classe de tolérance disponibles

Utilisation

• Raccordement d’arbres dans la construction mécanique et la technologie d’entraînement • Utilisation dans les ateliers et les environnements de production industrielle • Transmission de couple dans les systèmes mécaniques • Utilisation pour des solutions d’entraînement précises et à faible vibration
