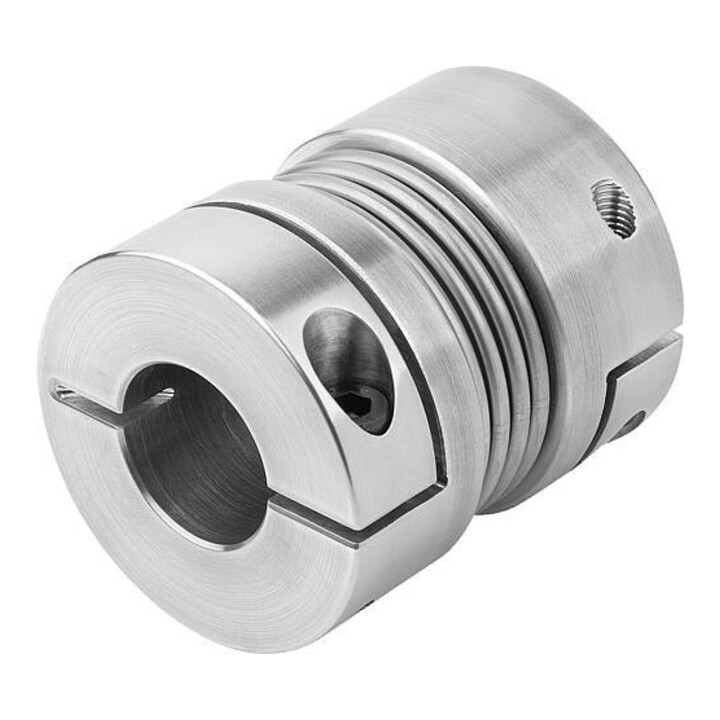

La liaison à soufflet métallique KIPP taille 150 est une liaison en aluminium utilisée pour des connexions précises dans des applications techniques.

Caractéristiques

• Moyeu en aluminium pour une grande stabilité • Soufflet métallique en acier inoxydable avec une grande rigidité à la torsion • Version brute pour une surface résistante à la corrosion • Le soufflet métallique compense les décalages axiaux, radiaux et angulaires de l’arbre • Faibles forces de rappel pour une transmission de mouvement précise • Moyeu à serrage pour une fixation sûre de l’arbre • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm • Huilage des portées d’arbre pour faciliter le montage et le démontage • Le soufflet métallique ne doit pas être déformé plus de trois fois la valeur de déplacement admissible lors du montage • Éviter l’application de force lors du montage recommandé • Résistant à la température de -30 °C à +120 °C • Rainure de clavette selon DIN 6885 possible, perçage à respecter pour la rainure de clavette • Sur demande, alésages de moyeu personnalisés avec classe de tolérance disponibles
