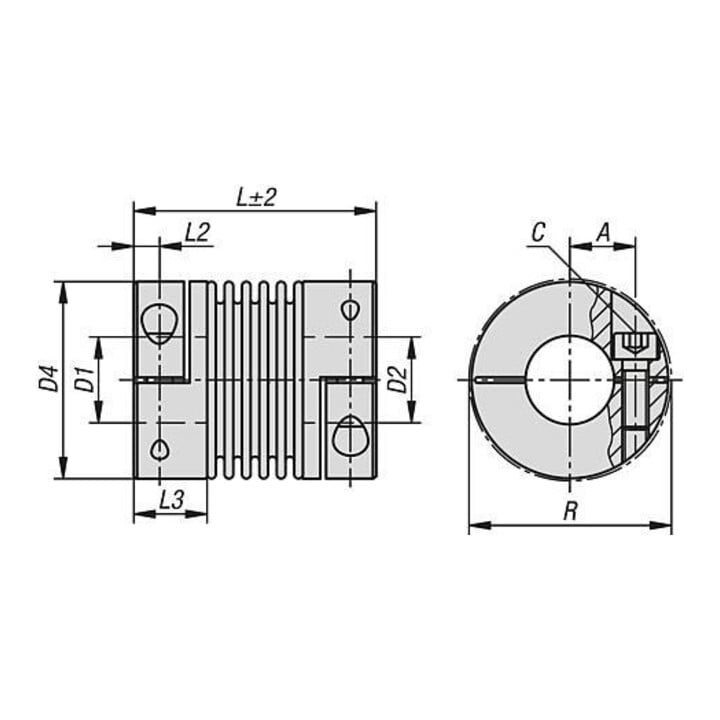

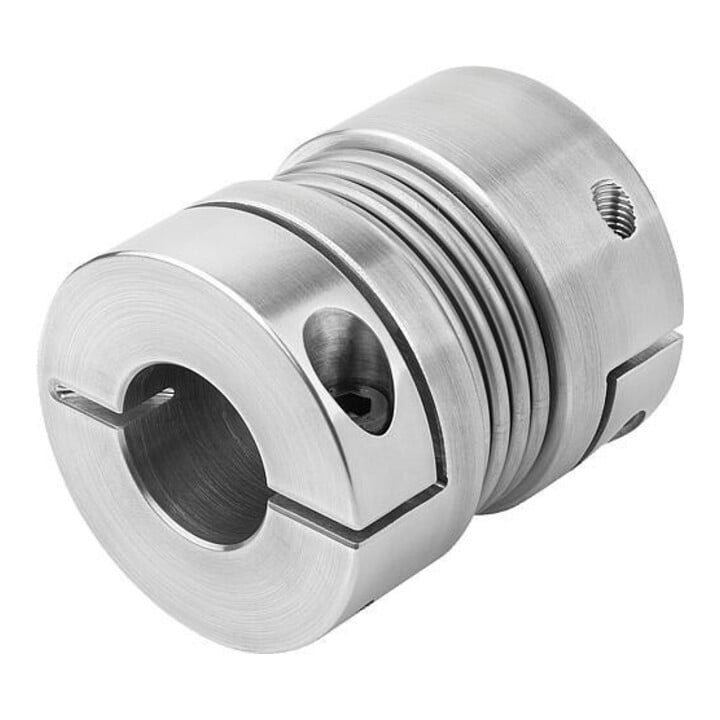

L'accouplement à soufflet métallique KIPP Gr.150 est un accouplement en aluminium utilisé pour des liaisons flexibles dans des applications mécaniques.

Caractéristiques

• Moyeu en aluminium pour un faible poids et une grande stabilité • Soufflet métallique en acier inoxydable pour une haute rigidité en torsion et une longue durée de vie • Finition en surface brute • Le soufflet métallique compense les décalages d’arbre axiaux, radiaux et angulaires • Faibles forces de rappel pour une transmission de mouvement précise • Moyeux à serrage pour une fixation sécurisée de l’arbre • Utilisation privilégiée pour une transmission précise de position et de mouvement, par ex. dans les machines-outils et la technique d’automatisation • Résistant à la température de -30 °C à +120 °C • Ajustement H7 avec jeu d’ajustement recommandé de 0,02 mm à 0,05 mm facilitant le montage et le démontage • Instruction de montage : le soufflet métallique ne doit pas être déformé plus de trois fois au-delà des valeurs de déplacement admissibles, sans application de force • Rainure de clavette conforme à la norme DIN 6885 présente, respecter le diamètre maximal de perçage pour la rainure de clavette • Sur demande, des perçages de moyeu individuels avec classe de tolérance possible
