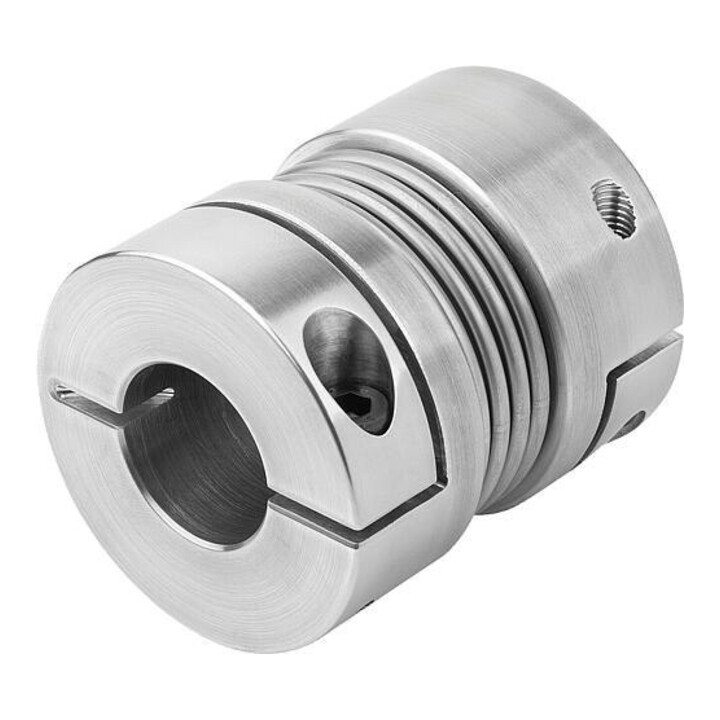

Le raccord à soufflet métallique KIPP Gr. 200 est une liaison en aluminium fabriquée avec précision, conçue pour une utilisation dans des applications techniques.

Caractéristiques

• Moyeu en aluminium pour un faible poids et une grande stabilité • Soufflet métallique en acier inoxydable pour une haute rigidité à la torsion et une grande flexibilité • Compense les décalages axiaux, radiaux et angulaires des arbres avec des forces de rappel minimales • Version brute pour des utilisations polyvalentes • Moyeux à serrage pour une fixation sûre de l'arbre sans jeu • Convient pour la transmission précise de positions et de mouvements, par ex. dans les machines-outils et l'automatisation • Résistant à des températures de -30 °C à +120 °C • Ajustement H7 avec jeu d'ajustement recommandé de 0,02 mm à 0,05 mm pour un montage et un démontage faciles • Instruction de montage : le soufflet métallique ne doit pas être déformé plus de trois fois au-delà des valeurs de déplacement admissibles, sans application de force • Sur demande, perçages de moyeu individuels avec classes de tolérance possibles • Rainure de clavette conforme à la norme DIN 6885 prise en compte, respecter le plus grand perçage possible avec rainure de clavette
