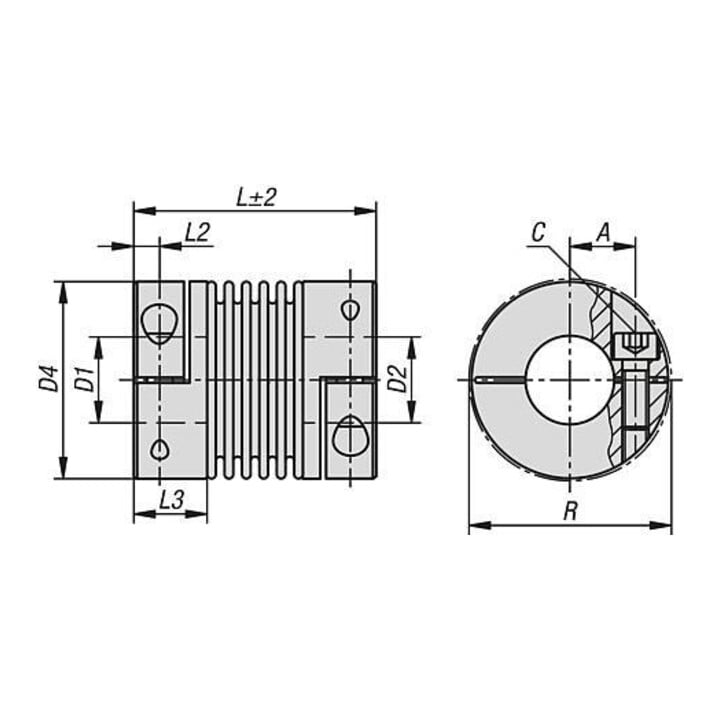

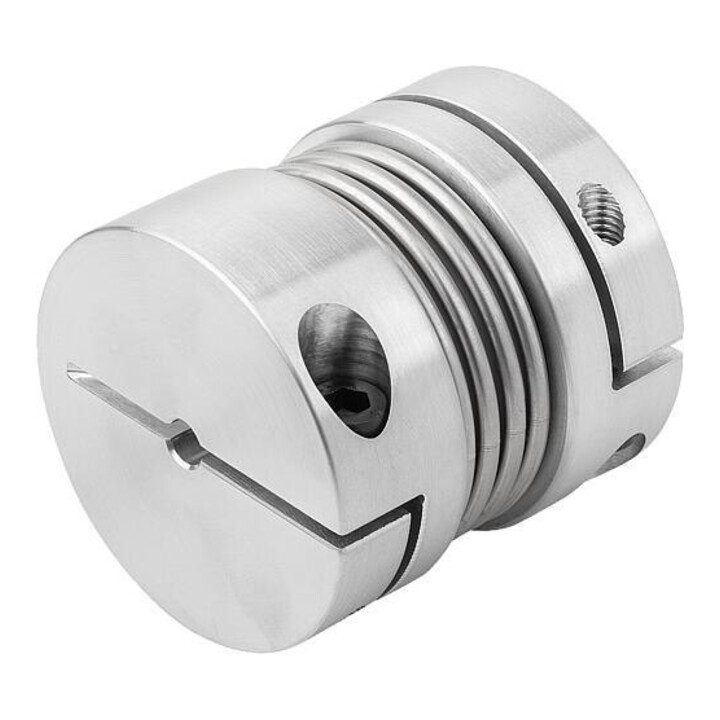

La liaison à soufflet métallique KIPP taille 300 est une liaison en aluminium conçue pour une utilisation dans des connexions mécaniques.

Caractéristiques

• Moyeu en aluminium et soufflet en acier inoxydable • Grande rigidité à la torsion grâce au soufflet métallique • Compense les décalages axiaux, radiaux et angulaires de l'arbre avec de faibles forces de rappel • Version brute, avec moyeu de serrage radial pour fixation sur l'arbre • Ajustement H7 avec jeu d'ajustement recommandé de 0,02 mm à 0,05 mm pour un montage facile • Montage et démontage facilités par huilage des manchons d'arbre • Le soufflet métallique ne doit pas être déformé plus de trois fois au-delà des valeurs de déplacement admissibles lors du montage • Éviter l'application de force lors du montage recommandé • Résistant à des températures de -30 °C à +120 °C • Rainure de clavette selon DIN 6885 possible, perçage à prendre en compte pour la rainure de clavette • Sur demande, perçages de moyeu individuels avec classe de tolérance disponibles
