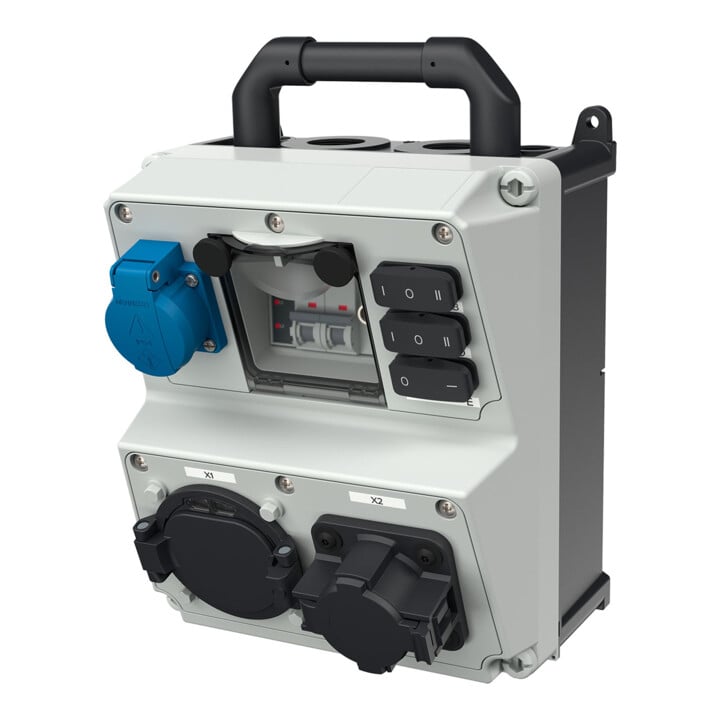

Mennekes Boîte de test E-Mobil. TwInlet type F 320013

• Boîte de test MENNEKES génération 3 pour le contrôle fonctionnel des stations de charge, des wallbox et des câbles de charge
Pour le raccordement de la boîte de test, le câble de charge fixé (type 1 ou 2) d’une station de charge, un câble de charge Mode 3 ou un câble de test génération 2 (avec prise et connecteur de charge) peut être utilisé
• Un câble de test n’est pas fourni avec la boîte de test, mais peut être commandé séparément si nécessaire
• Boîtier en plastique robuste et esthétique en AMAPLAST au design AMAXX avec poignée de transport, scellable, avec fixation extérieure et intérieure
• Degré de protection IP 20
• Dimensions 260 × 225 × 190 (H × I × P)
• Partie supérieure gris électro RAL 7035, partie inférieure noire, charnière latérale avec vis de couvercle à double filetage
• Équipement/protection :
- 1 prise avec contact de protection
- 1 disjoncteur 10 A monophasé + neutre type B
- 1 prise de charge véhicule type 1 20 A Mode 3 avec couvercle rabattable
- 1 prise de charge véhicule type 2 32 A Mode 3 avec couvercle rabattable
• Autres composants :
- 3 interrupteurs à bascule
- 1 relais de mesure triphasé
- 1 prise BNC
- Combinaison résistance-diode
• Les tests suivants peuvent être réalisés :
1. Interrupteur (état A / B)
2. Simulation de véhicules non dégazants et dégazants, charge avec ou sans demande de ventilation (état C / D)
3. Signal d’erreur du véhicule électrique en cas de court-circuit entre CP et PE (état E)
4. Relais de mesure triphasé avec voyants pour contrôler les phases, le champ tournant à droite et les tensions des conducteurs externes par rapport au conducteur neutre
5. Contrôle des compteurs par raccordement d’une charge en courant alternatif à la prise avec contact de protection
6. Prise BNC pour raccordement d’un oscilloscope pouvant être utilisée pour contrôler le signal CP

EAN / GTIN : 4015394281535
