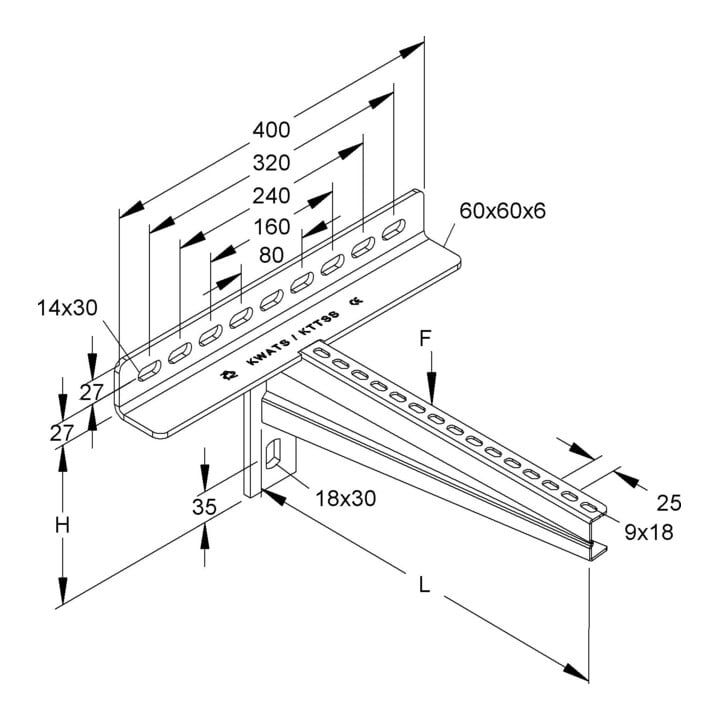

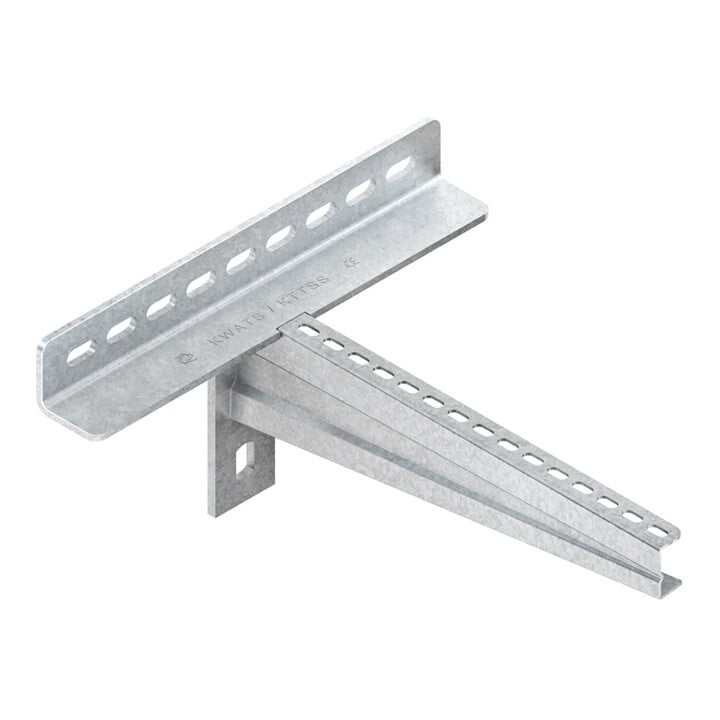

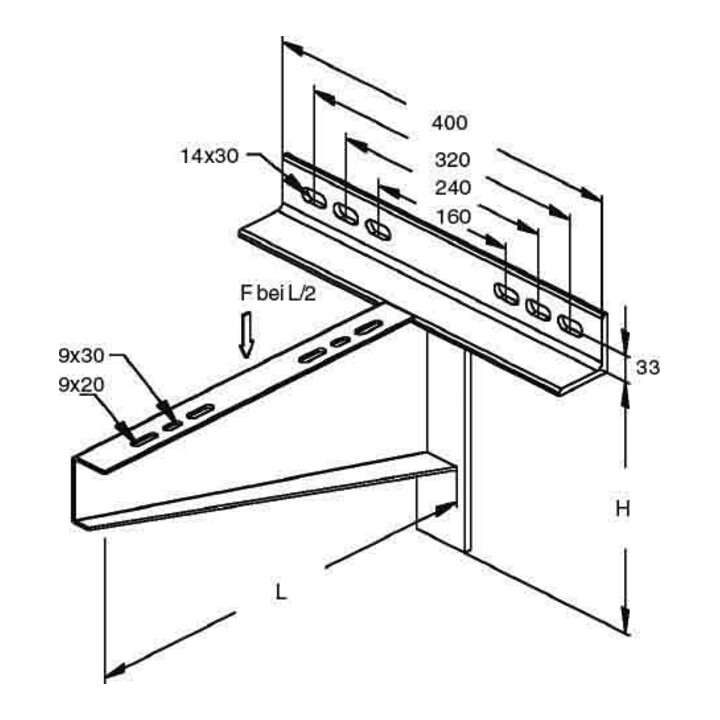

• Bras de support à pince, version très lourde, pour montage mural et fixation par pince sur des poutres en acier nu avec une largeur de semelle de 100 mm à 320 mm, accessoires de serrage nécessaires pour poutres en T, tels que 2 x SKM 12X.(10.9), 2 x UGM 12 et 2 x HSKS., à commander séparément • Accessoires de fixation nécessaires pour chemins de câbles / échelles à grande portée à commander séparément • La fixation par pince doit être symétrique et les vis doivent être placées aussi près que possible de la semelle • Les indications de capacité de charge ne s'appliquent qu'en combinaison avec HSKS., UGM 12 et vis M 12, classe de résistance 10.9, à serrer avec un couple de précontrainte de 123 Nm • Il est impératif de respecter le couple de serrage des vis, surtout pour les connexions devant transmettre des charges verticales par friction, et de le vérifier avec une clé dynamométrique ! • Les valeurs de charge indiquées s'appliquent toujours uniquement aux connexions acier sur acier (par ex. pinces de profil) • Après application de la moitié de la charge, le couple de serrage des vis doit être vérifié à nouveau • Risque de glissement ! Si les supports en acier sont revêtus d'une peinture ignifuge, celle-ci ne doit pas être retirée sans consultation préalable et autorisation écrite du client ou de la direction de chantier • Dans tous les cas, l’introduction des charges dans la structure doit être coordonnée avec la planification et la direction de chantier • Dimensions (mesures approximatives) Hauteur de support H : 206 mm Largeur d’angle I : 400 mm Longueur de support P : 630 mm • Capacité de charge F à L/2 : 8,53 kN testée en système, valable pour des largeurs de semelle de poutre de 220 mm et 300 mm • Capacité de charge F2 à L/2 : 10 kN testée en système, valable pour une largeur de semelle de poutre de 220 mm • Matériau du bras : acier, galvanisé à chaud selon DIN EN ISO 1461 • Épaisseur de la semelle de la poutre en mm : [indication client requise]
