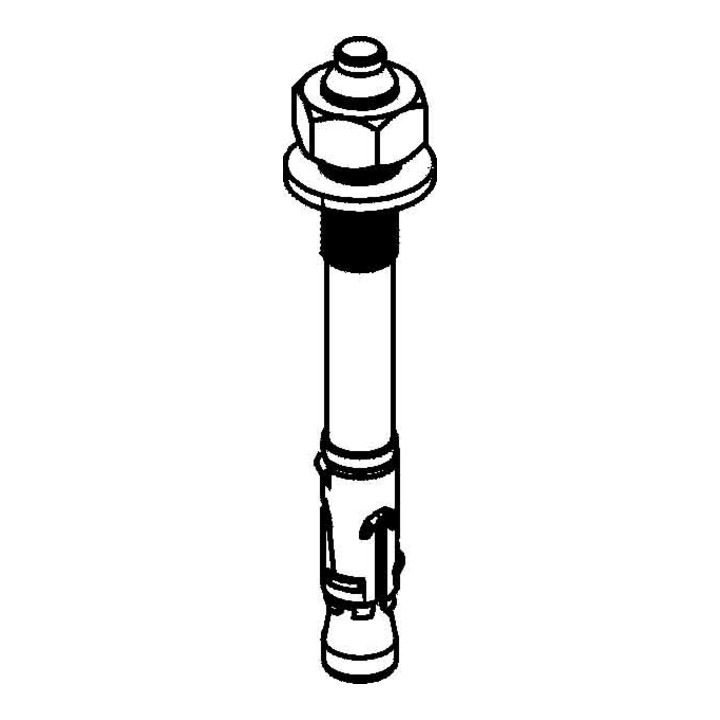

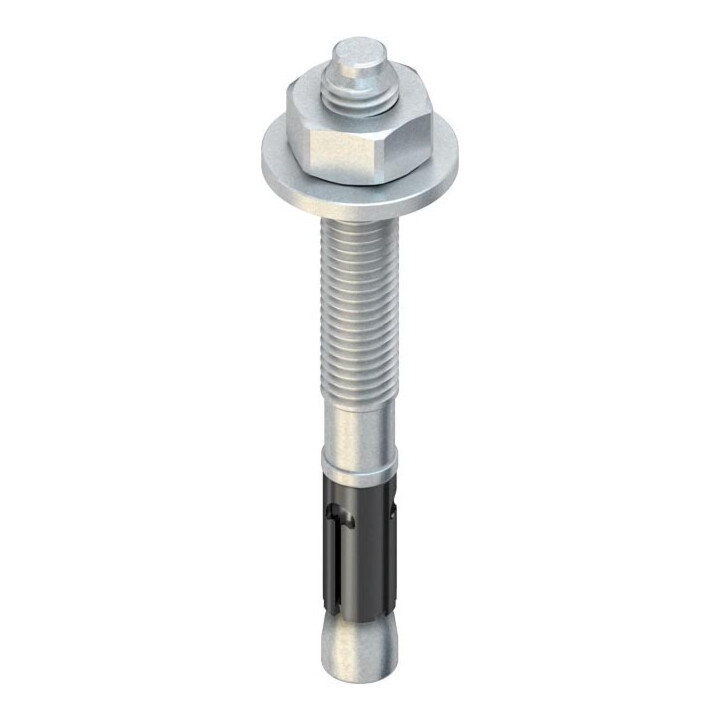

• Cheville à traversée avec filetage métrique M 10, comprenant un écrou zingué électrolytiquement et une grande rondelle. • Pour une utilisation en extérieur, nous recommandons des chevilles à traversée en acier inoxydable ! • Pour une utilisation dans le cadre de la préservation des fonctions ou pour des plafonds suspendus avec des exigences en matière de protection incendie (directive type des installations de conduits MLAR 2/2015), veuillez respecter les prescriptions supplémentaires !

Utilisation

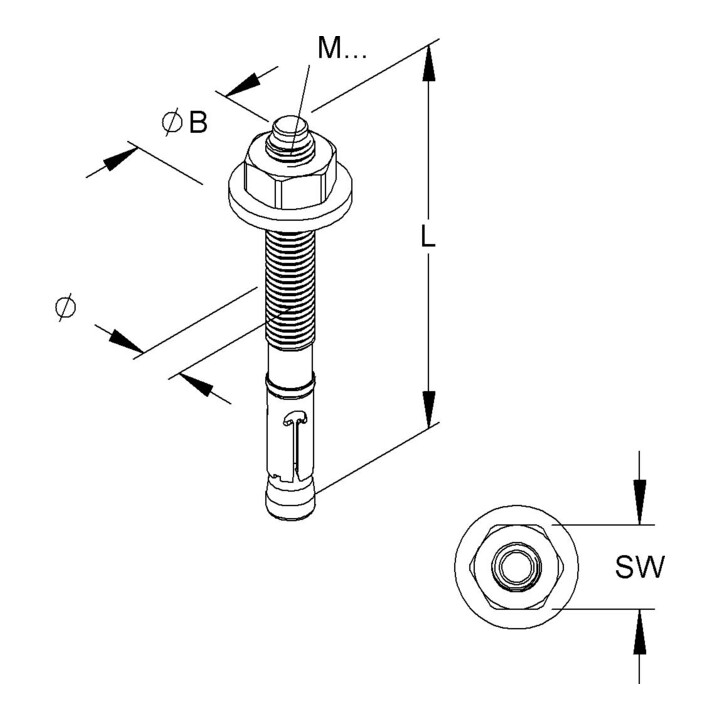

Le nombre et la disposition des chevilles à traverser doivent être extraits et respectés selon la planification d'exécution ou la vérification statique. • Installation et montage conformément à l'Évaluation Technique Européenne ETA-18/0542 ou au manuel de montage dans le béton fissuré et non fissuré C20/25 à C50/60. Lors du dimensionnement, l'ensemble de l'arrêté d'approbation ETA-18/0542 et les homologations mentionnées ci-dessous doivent être pris en compte. • Utilisation en intérieur sec. • Données techniques Filetage de raccordement : M 10 Longueur totale L : 95 mm Diamètre nominal de perçage : 10 mm Diamètre de la rondelle : 25 mm Plage de serrage t fix : 10 mm Profondeur d'ancrage effective h ef : 60 mm Couple recommandé : 45 Nm Clé : 17/16 Matériau : acier, zingué électrolytiquement selon DIN EN ISO 2081/4042, passivé bleu Numéro d'homologation : ETA-18/0542 DoP NI002.
