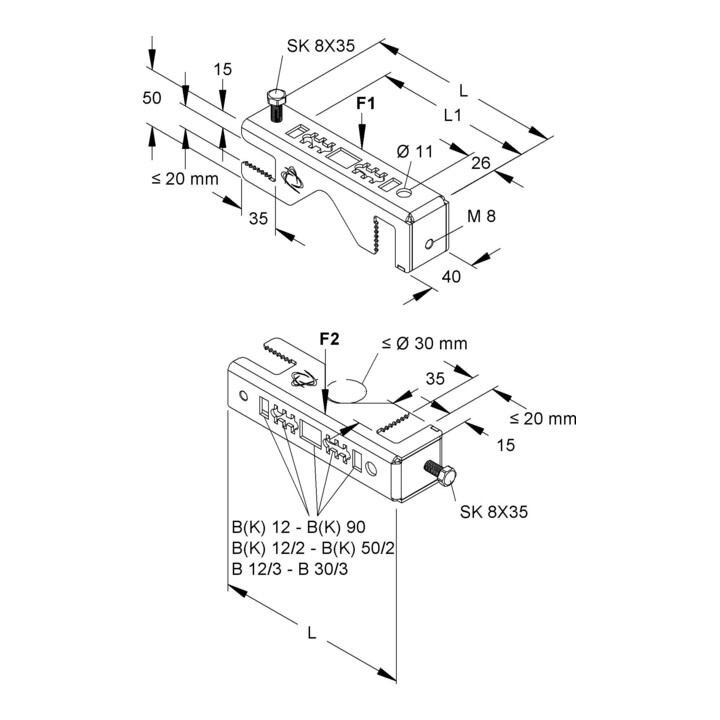

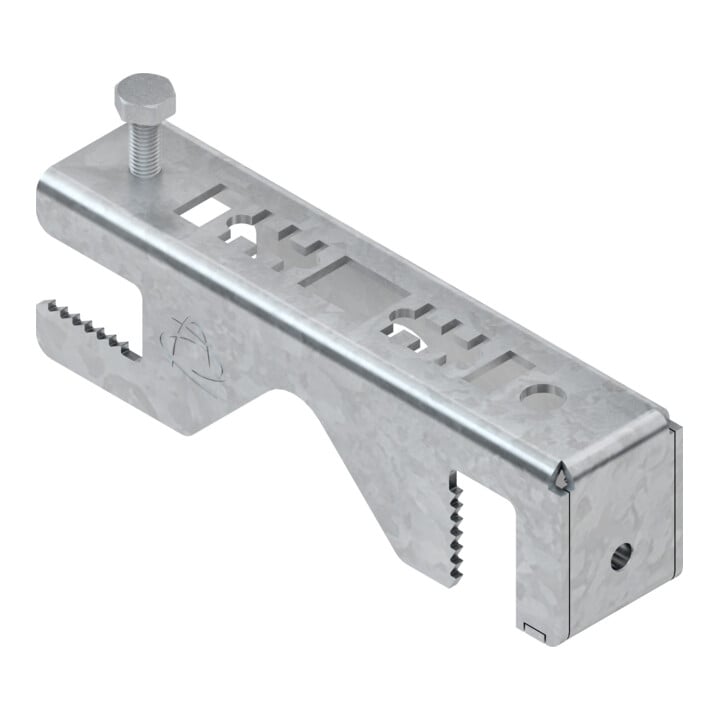

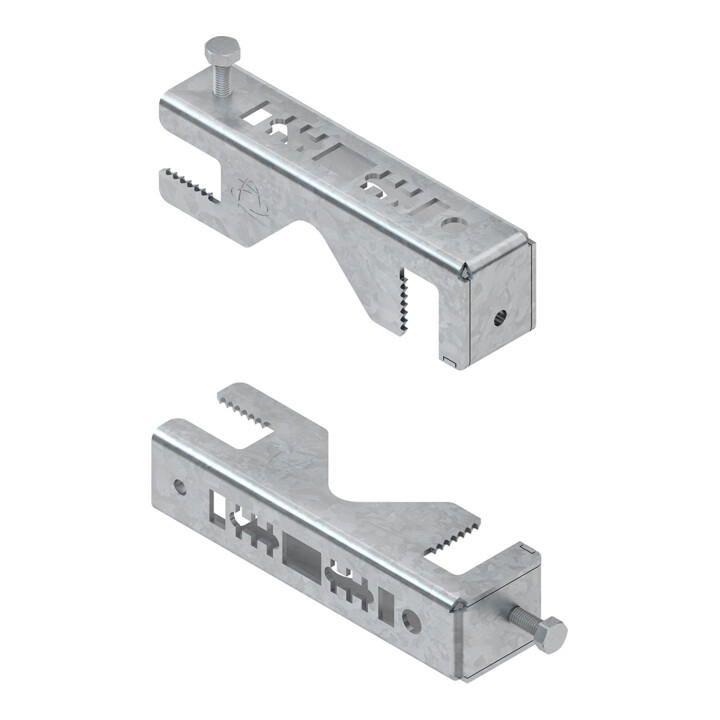

• Collier de fixation pour chemins de câbles grillagés, horizontal/vertical, pour la fixation des chemins de câbles grillagés sur des brides de poutres en acier horizontales et verticales • Une disposition alternée des vis à crochet garantit une fixation sûre du chemin de câble grillagé au collier de fixation • Une découpe à angle droit dans les bras permet une fixation sur des profils de support ronds ou un montage de conduits de protection de câbles Ø30 mm • En montage horizontal, une suspension supplémentaire peut être réalisée à l’aide d’une tige filetée M10/ • au niveau de la pointe du collier de fixation par un perçage Ø11 mm • À l’extrémité frontale, une bride de distance de vis SASS 30 peut également être fixée • Grâce aux ouvertures dans la surface d’appui horizontale, il est possible de monter jusqu’à 4 colliers à étrier B(K) 12 - 90 (selon la taille) en pose en registre, y compris les accessoires de fixation proportionnels • Utilisation pour chemins de câbles grillagés : Gr • GRS • GRL • GRCI • MTC.100 - • MTCG • Dimensions (dimensions approximatives) Longueur totale L : 173 mm Longueur d’appui L1 : 148 mm Épaisseur de la bride de poutre en acier : = 20 mm • Capacité portante F1 horizontale à L1/2 : 0,6 kN • Capacité portante F2 verticale à L1/2 : 0,9 kN • Couple de serrage des vis : 8 Nm • Matériau : acier, zingué en bande selon DIN EN 10346
