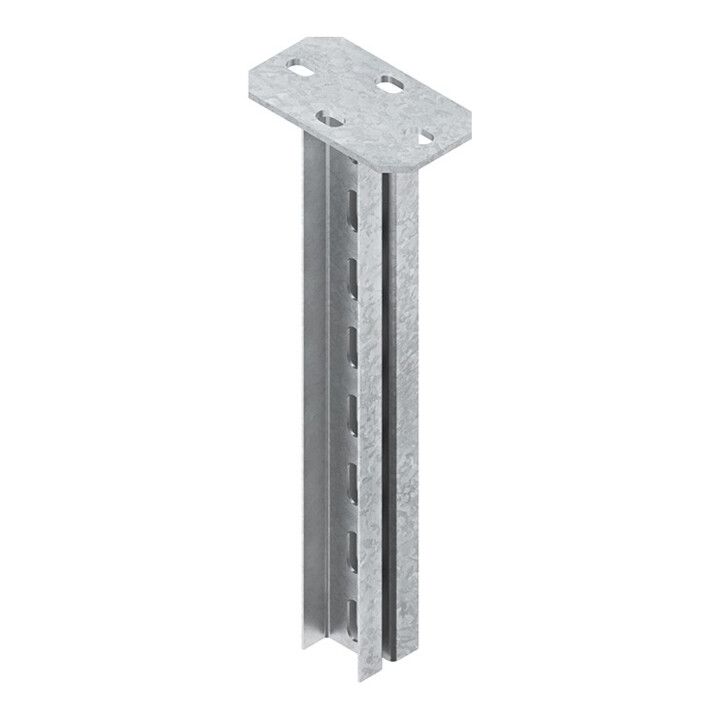

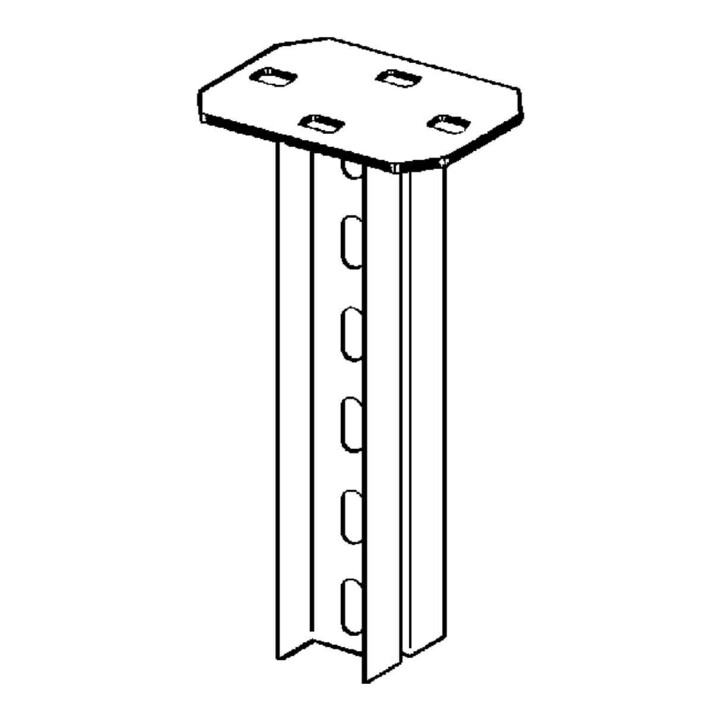

• Montant suspendu, profilé en U double avec plaque de tête soudée, système HDUF 50/., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux uniquement possible avec décalage en hauteur • Pour des raisons statiques et afin de permettre un positionnement sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu'à l'extrémité du montant suspendu), au-dessus de l'extrémité du montant suspendu • Veuillez respecter les prescriptions supplémentaires pour une utilisation en maintien de fonction ! Pour porte-à-faux : KTUM.=400 mm de longueur KTU.=600 mm de longueur Pour porte-à-faux : KTUG.=400 mm de longueur (maintien de fonction) Pour porte-à-faux : KTU.=400 mm de longueur en combinaison avec adaptateur console KAWG 12 (maintien de fonction) Dimensions (mesures approximatives) Plaque de tête L × I × P : 140 × 80 × 5 mm Perçage de fixation : 13 × 20 mm, distance centrale : 100 mm Profilé en U (double avec un écart de 6 mm) : 50 × 22 × 2 mm Perçage du profil, une rangée : 12 × 30 mm, distance centrale : 50 mm Longueur totale L : 301 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461
