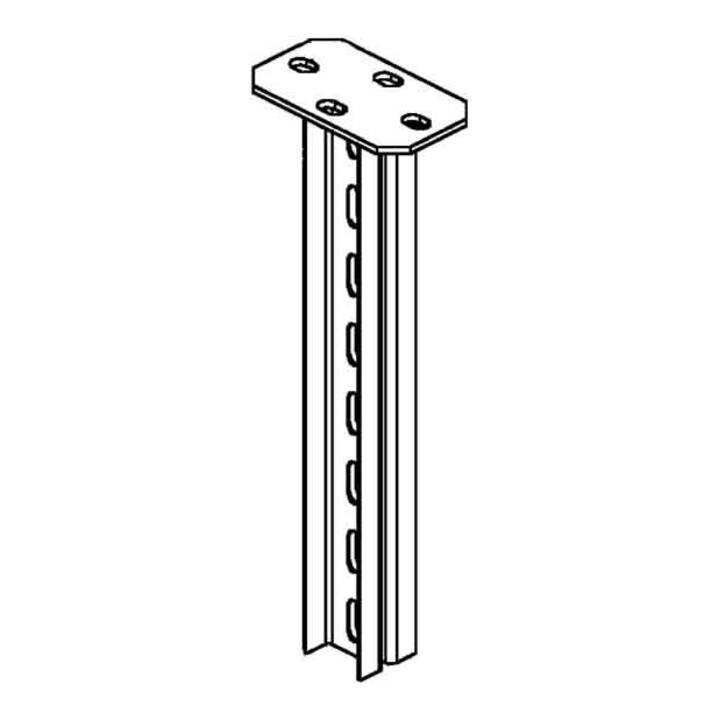

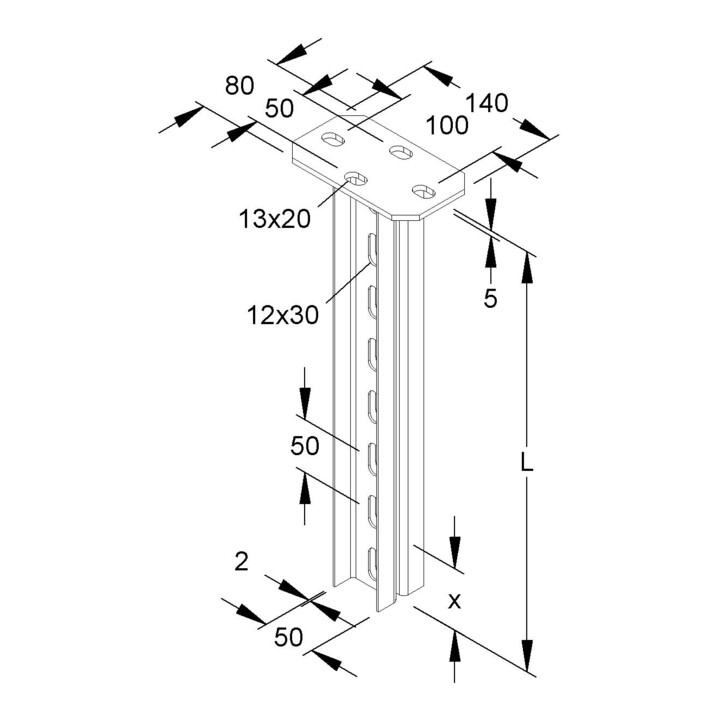

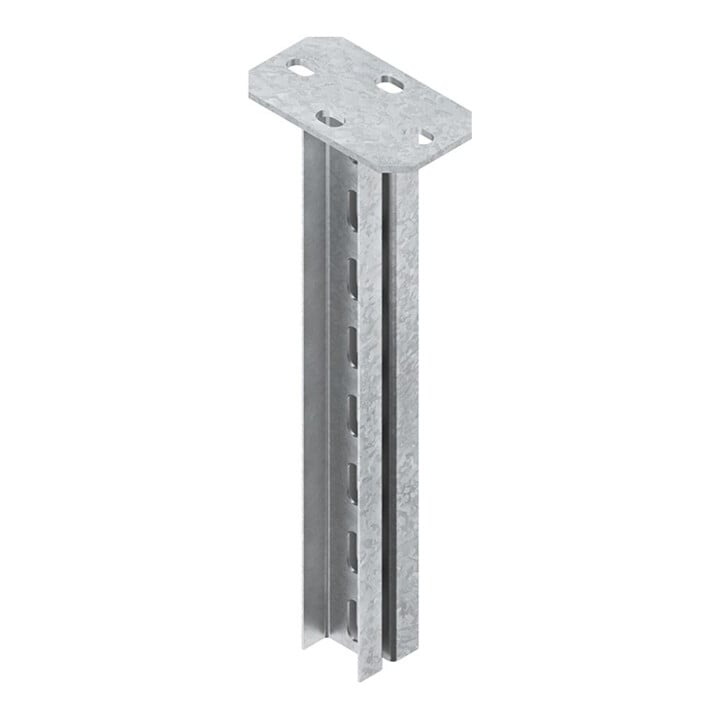

• Montant suspendu, profilé en U double avec plaque de tête soudée, système HDUF 50/., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux possible uniquement avec décalage en hauteur • Pour des raisons statiques et afin de permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être fixé à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu'à la fin du montant suspendu), au-dessus de la fin du montant suspendu • Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions complémentaires ! • pour porte-à-faux : KTUM.=400 mm de longueur • KTU.=600 mm de longueur • pour porte-à-faux : KTUG.=400 mm de longueur (maintien de fonction) • pour porte-à-faux : KTU.=400 mm de longueur en combinaison avec adaptateur console KAWG 12 (maintien de fonction) • Dimensions (mesures approximatives) plaque de tête L x I x P : 140 x 80 x 5 mm • Perçage de fixation : 13 x 20 mm espacement central : 100 mm • Profilé en U (double avec un écart de 6 mm) : 50 x 22 x 2 mm • Perforation du profil, une rangée : 12 x 30 mm espacement central : 50 mm • Longueur totale L : 401 mm • Matière : acier, galvanisé à chaud par immersion selon DIN EN ISO 1461
