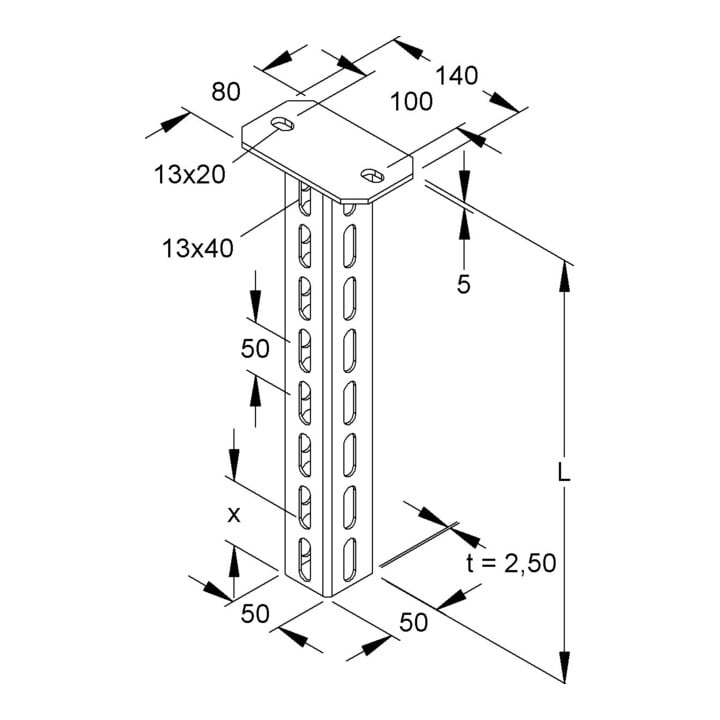

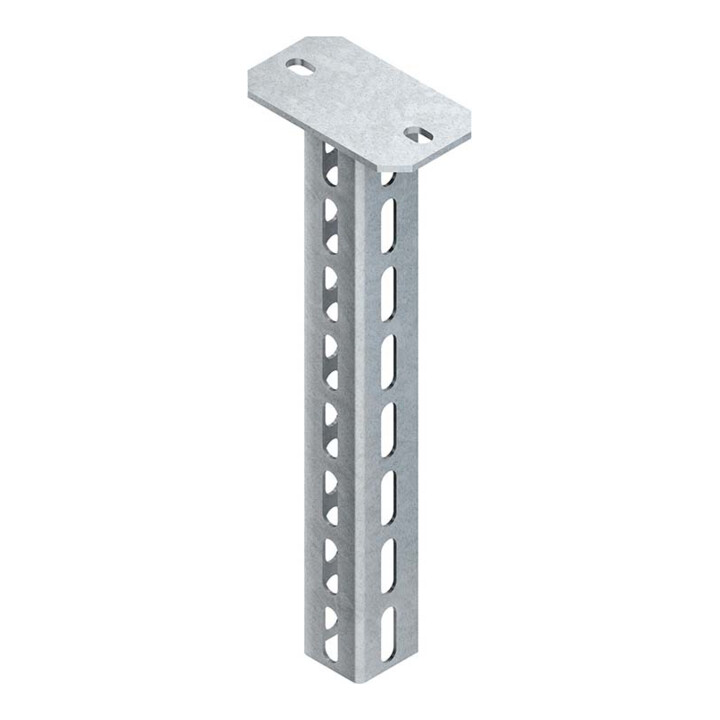

• Tige suspendue, profil en U perforé sur 3 côtés en continu avec plaque de tête soudée, système HU 5050/., pour porte-à-faux à pose unilatérale, bilatérale et trilatérale. Afin d’éviter la déformation du profil de la tige suspendue lors du montage des porte-à-faux, le profil d’espacement de la tige suspendue HDS 50.50 F avec vis hexagonale doit être pris en compte pour des raisons statiques. En cas de fixation unilatérale du porte-à-faux sur le profil de la tige suspendue, il est préférable d’aligner le côté fermé du porte-à-faux avec l’âme du profil de la tige suspendue. • Pour des raisons statiques et afin de permettre un positionnement sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue. • Pour une utilisation dans le maintien de la fonction ou pour des faux plafonds avec exigences de protection incendie (directive type installations électriques MLAR 2/2015), veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! Pour porte-à-faux : KTAL. • KTAM. • KTA. • Pour porte-à-faux : KTAS 100 - 400 (maintien de la fonction/KFO) pour porte-à-faux : KTA 100 - 600 (maintien de la fonction/MLAR) Dimensions (dimensions approximatives) plaque de tête L x I x P : 140 x 80 x 5 mm Perforation de fixation : 13 x 20 mm distance centrale : 100 mm Profil en U : 50 x 50 x 50 mm Épaisseur du matériau t : 2,5 mm Perforation du profil sur trois côtés, une rangée : 12 x 30 mm distance centrale : 50 mm Longueur totale L : 605 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461.
