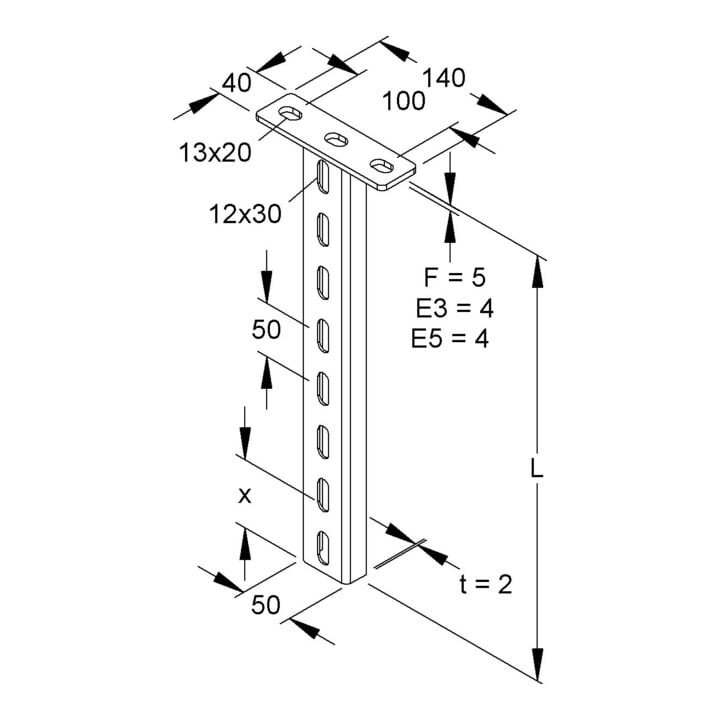

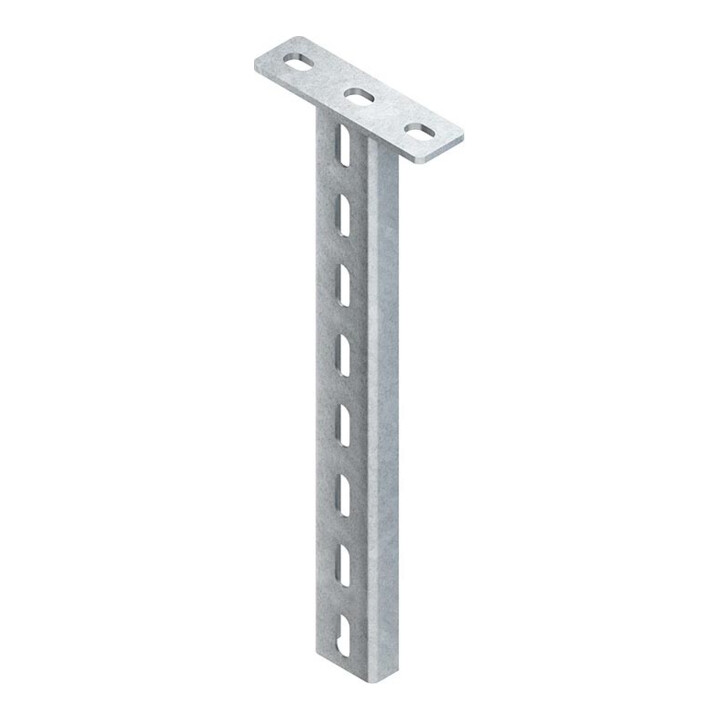

• Montant suspendu, profilé en U avec plaque de tête soudée, système HUF 50/., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux à l’horizontale au même niveau possible grâce à une entretoise UD 24 • Pour des raisons statiques et pour permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu • Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! • pour porte-à-faux : KTUL • KTUM • pour porte-à-faux double : KTDL • pour suspension centrale : ZKU.=400 mm de longueur • pour porte-à-faux : KTUG.=400 mm de longueur (maintien de fonction) • pour porte-à-faux : KTU.=400 mm de longueur en combinaison avec adaptateur console KAWG 12 (maintien de fonction) • Dimensions (mesures approximatives) plaque de tête L × I × P : 140 × 40 × 5 mm • Perforation de fixation : 13 × 20 mm, écartement central : 100 mm • Profilé en U : 50 × 22 × 2 mm • Perforation du profilé, une rangée : 12 × 30 mm, écartement central : 50 mm • Longueur totale L : 1005 mm • Matériau : acier, galvanisé par trempage à chaud selon DIN EN ISO 1461
