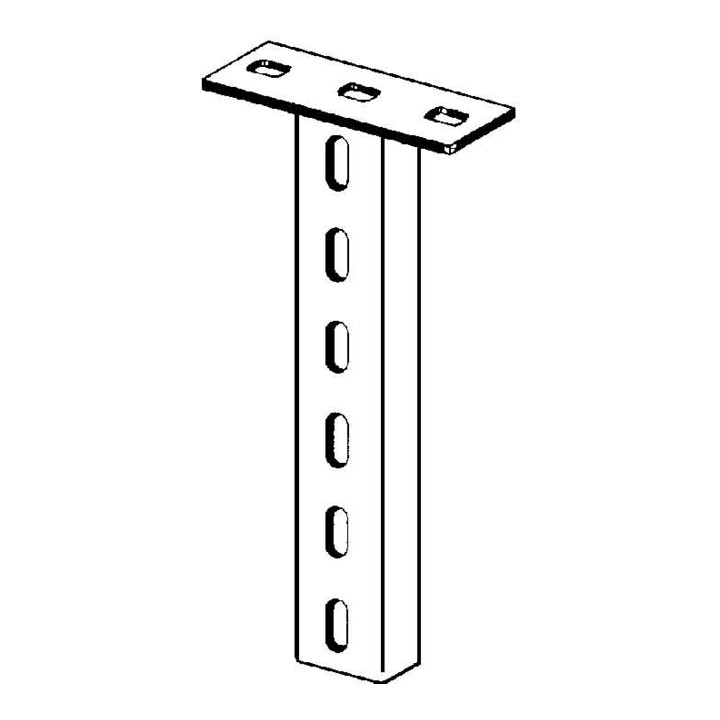

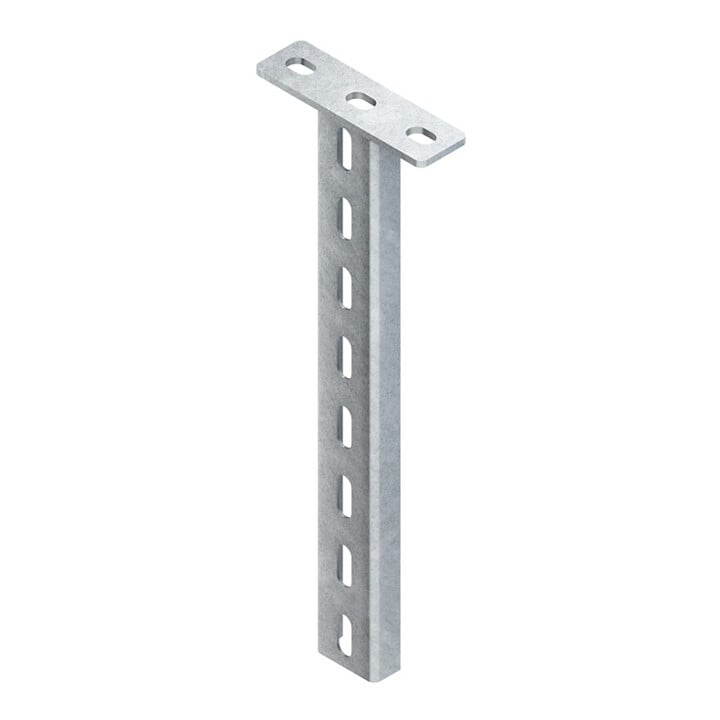

• Tige suspendue, profilé en U avec plaque de tête soudée, système HUF 50/., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux horizontalement à la même hauteur possible à l’aide d’un entretoise UD 24 • Pour des raisons statiques et afin de permettre un positionnement sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue • Pour une utilisation en maintien de la fonctionnalité, veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! pour porte-à-faux : KTUL • KTUM • pour porte-à-faux double : KTDL • pour suspension centrale : ZKU.=400 mm longueur pour porte-à-faux : KTUG.=400 mm longueur (maintien de la fonctionnalité) pour porte-à-faux : KTU.=400 mm longueur en combinaison avec adaptateur console KAWG 12 (maintien de la fonctionnalité) • Dimensions (env.) plaque de tête L x I x P : 140 x 40 x 5 mm Perforation de fixation : 13 x 20 mm écartement central : 100 mm Profilé en U : 50 x 22 x 2 mm Perforation profilée, simple rangée : 12 x 30 mm écartement central : 50 mm Longueur totale L : 1205 mm • Matériau : acier, galvanisé à chaud par immersion selon DIN EN ISO 1461
