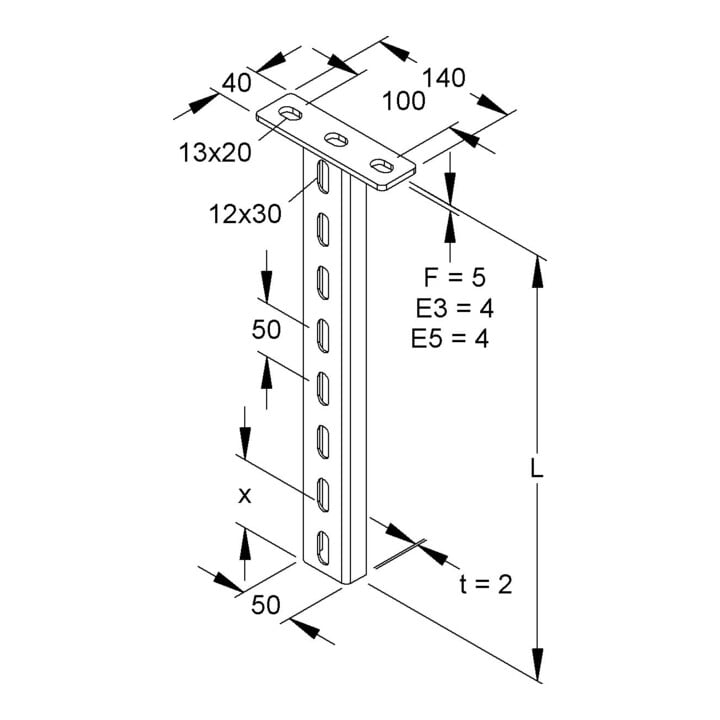

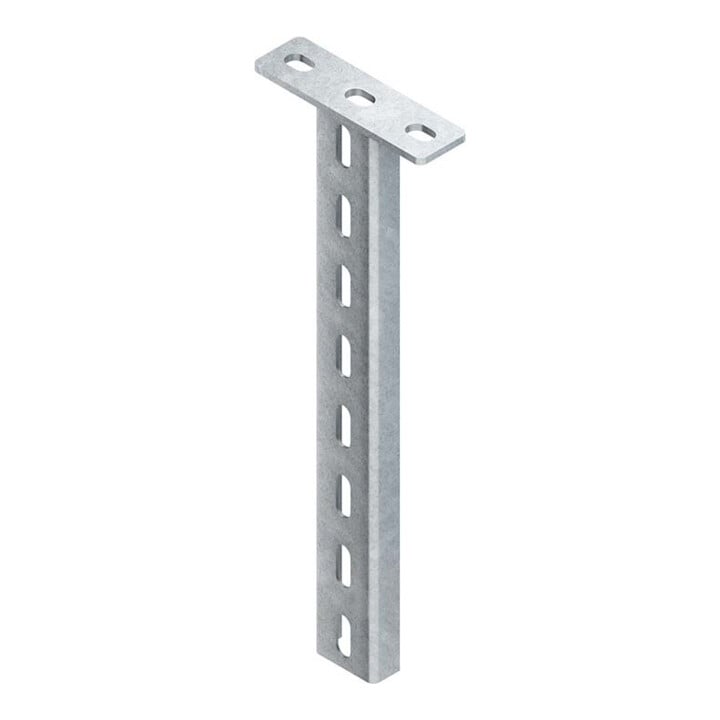

• Montant suspendu, profil en U avec plaque de tête soudée, système HUF 50/., pour porte-à-faux à pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux horizontalement à la même hauteur possible grâce à une entretoise UD 24 • Pour des raisons statiques et afin de permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu • Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! pour porte-à-faux : KTUL • KTUM • pour porte-à-faux double : KTDL • pour suspension centrale : ZKU.=400 mm de longueur pour porte-à-faux : KTUG.=400 mm de longueur (maintien de fonction) pour porte-à-faux : KTU.=400 mm de longueur en combinaison avec adaptateur de console KAWG 12 (maintien de fonction) • Dimensions (dimensions approximatives) plaque de tête L x I x P : 140 x 40 x 5 mm Perçage de fixation : 13 x 20 mm distance centrale : 100 mm Profil en U : 50 x 22 x 2 mm Perforation du profil, en une rangée : 12 x 30 mm distance centrale : 50 mm Longueur totale L : 401 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461
