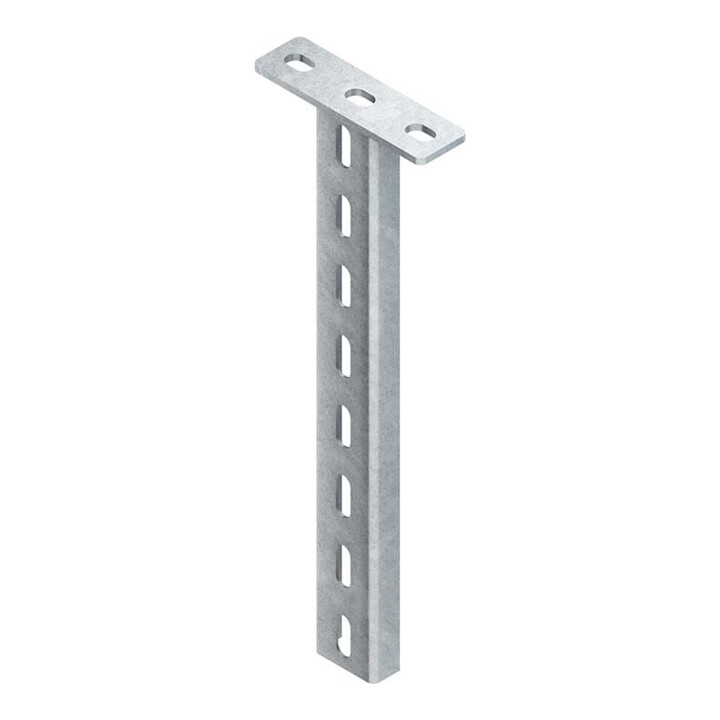

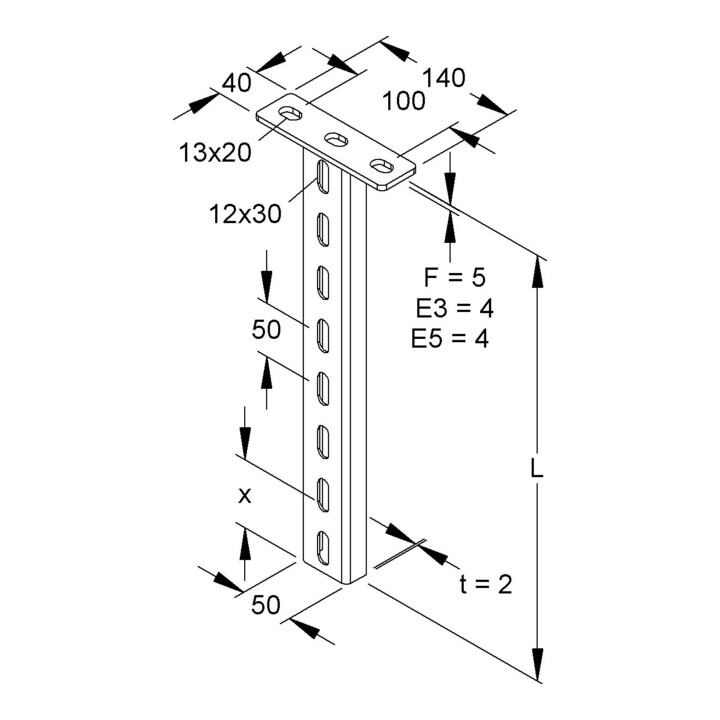

• Tige suspendue, profilé en U avec plaque de tête soudée, système HUF 50/., pour porte-à-faux pour pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux à l'horizontale au même niveau possible à l'aide d'une entretoise UD 24 • Pour des raisons statiques et afin de permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x = 50 mm (bord inférieur du porte-à-faux jusqu'à l'extrémité de la tige suspendue), au-dessus de l'extrémité de la tige suspendue • Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! pour porte-à-faux : KTUL • KTUM • pour porte-à-faux double : KTDL • pour suspension centrale : ZKU. = 400 mm longueur pour porte-à-faux : KTUG. = 400 mm longueur (maintien de fonction) pour porte-à-faux : KTU. = 400 mm longueur en liaison avec adaptateur console KAWG 12 (maintien de fonction) • Dimensions (env. mesures) plaque de tête L x I x P : 140 x 40 x 5 mm • Perforation de fixation : 13 x 20 mm, espacement centré : 100 mm • Profilé en U : 50 x 22 x 2 mm • Perforation du profil, une rangée : 12 x 30 mm, espacement centré : 50 mm • Longueur totale L : 601 mm • Matériau : acier, galvanisé à chaud par immersion selon DIN EN ISO 1461
