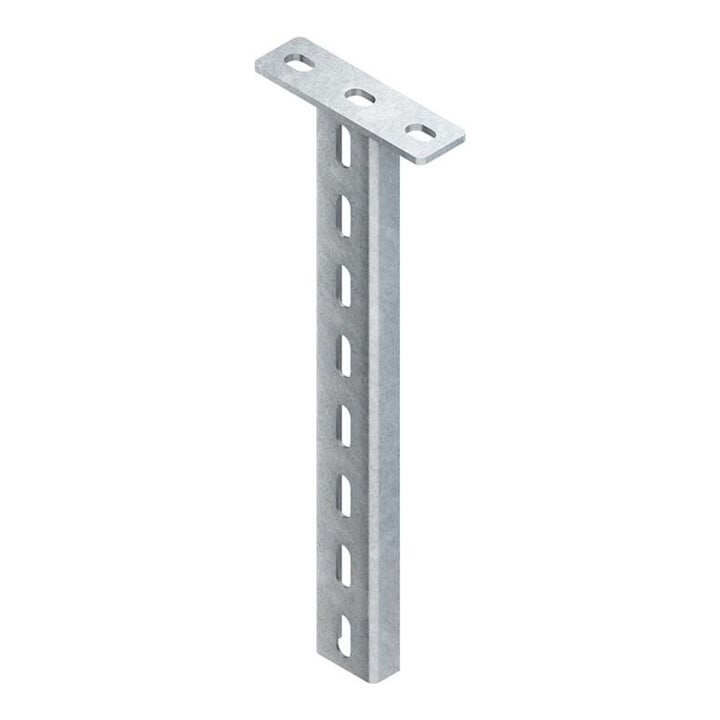

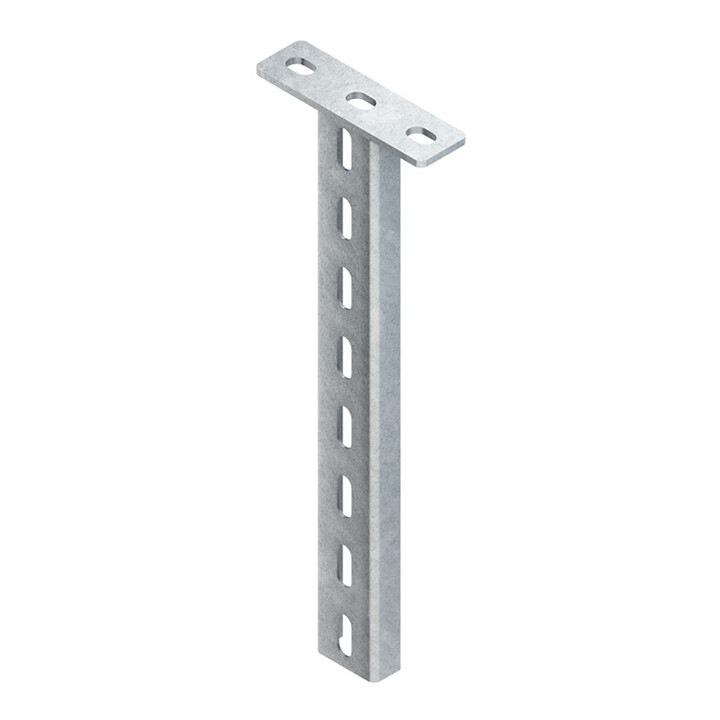

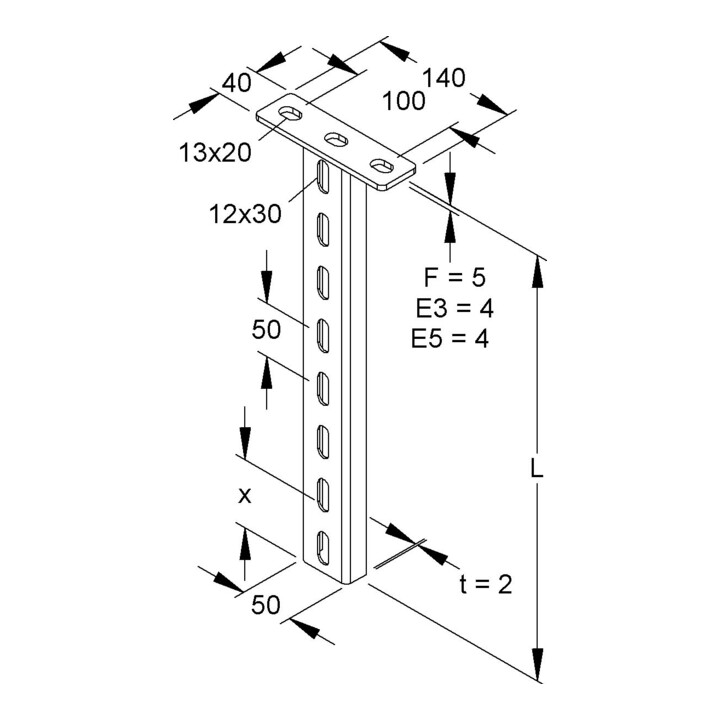

• Montant suspendu, profilé en U avec plaque de tête soudée, système HUF 50/., pour porte-à-faux pour pose unilatérale et bilatérale, disposition bilatérale des porte-à-faux à hauteur horizontale égale possible à l’aide d’un entretoise UD 24 • Pour des raisons statiques et afin de permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x = 50 mm (bord inférieur du porte-à-faux jusqu’à la fin du montant suspendu), au-dessus de la fin du montant suspendu • Pour une utilisation en maintien de fonction, veuillez respecter les prescriptions supplémentaires ! Certifié VDE ! • Pour porte-à-faux : KTUL • KTUM • Pour porte-à-faux double : KTDL • Pour suspension centrale : ZKU = 400 mm de longueur • Pour porte-à-faux : KTUG = 400 mm de longueur (maintien de fonction) • Pour porte-à-faux : KTU = 400 mm de longueur en combinaison avec adaptateur console KAWG 12 (maintien de fonction) • Dimensions (dimensions approximatives) plaque de tête L x I x P : 140 x 40 x 5 mm • Perçage de fixation : 13 x 20 mm, écartement central : 100 mm • Profilé en U : 50 x 22 x 2 mm • Perçage du profilé, une rangée : 12 x 30 mm, écartement central : 50 mm • Longueur totale L : 805 mm • Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461
