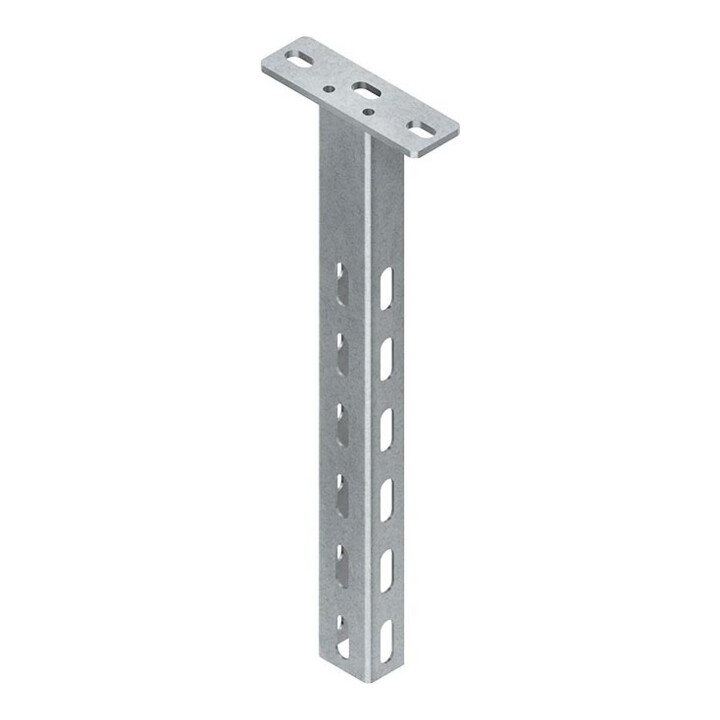

Niedax Tige suspendue, profil en U 43,5x29,5x905 mm HU 4530/900 FL

Caractéristiques :

• Montant suspendu, profil en U perforé sur 3 côtés avec plaque de tête soudée, système HU 4530/..., pour bras porte-charge à pose unilatérale, bilatérale et trilatérale, afin d’éviter la déformation du profil du montant suspendu lors du montage du bras porte-charge, il faut prendre en compte pour des raisons statiques le profil d’espacement du montant suspendu HDS 45.30 F avec vis hexagonale ; en cas de fixation unilatérale du bras porte-charge au profil du montant suspendu, il est préférable de fixer le côté fermé du bras en alignement avec l’âme du profil du montant suspendu
• Pour des raisons statiques et afin de permettre un positionnement sans problème du capuchon de protection, le bras porte-charge doit être monté à une distance de x=50 mm (bord inférieur du bras porte-charge jusqu’à l’extrémité du montant suspendu), au-dessus de l’extrémité du montant suspendu
• Pour bras porte-charge : KTAL..

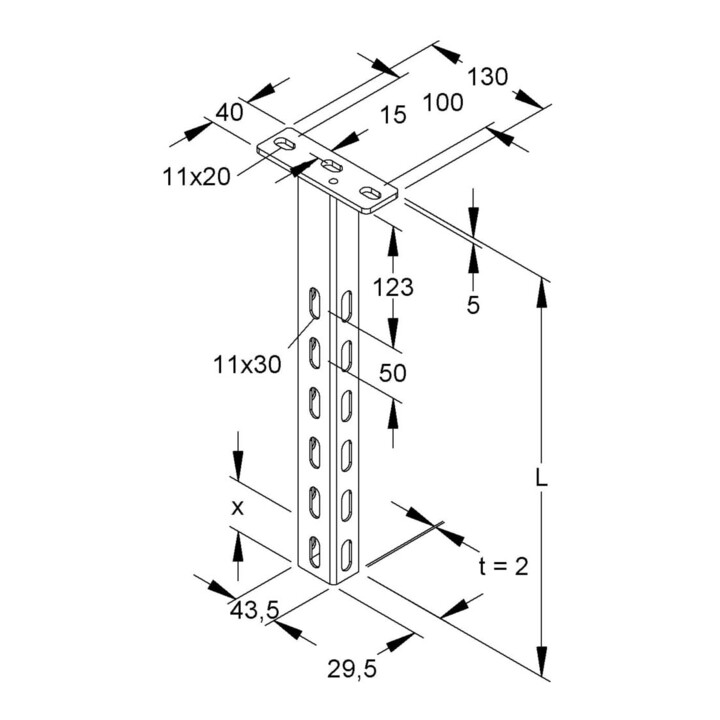

• KTAM...=400 mm KTA...=400 mm Dimensions (dimensions approximatives) Plaque de tête L x I x P : 130 x 40 x 5 mm Perforation de fixation : 11 x 20 mm espacement central : 100 mm Perforation centrale de la plaque de tête : 11 x 20 mm à 15 mm du bord latéral Profil en U : 43,5 x 29,5 x 29,5 mm Épaisseur du matériau t : 2 mm Distance perforation profil tripartite jusqu’à la plaque de tête : 123 mm Perforation profil tripartite, une rangée : 11 x 30 mm espacement central : 50 mm Longueur totale L : 905 mm Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461

EAN / GTIN : 4013339164912
