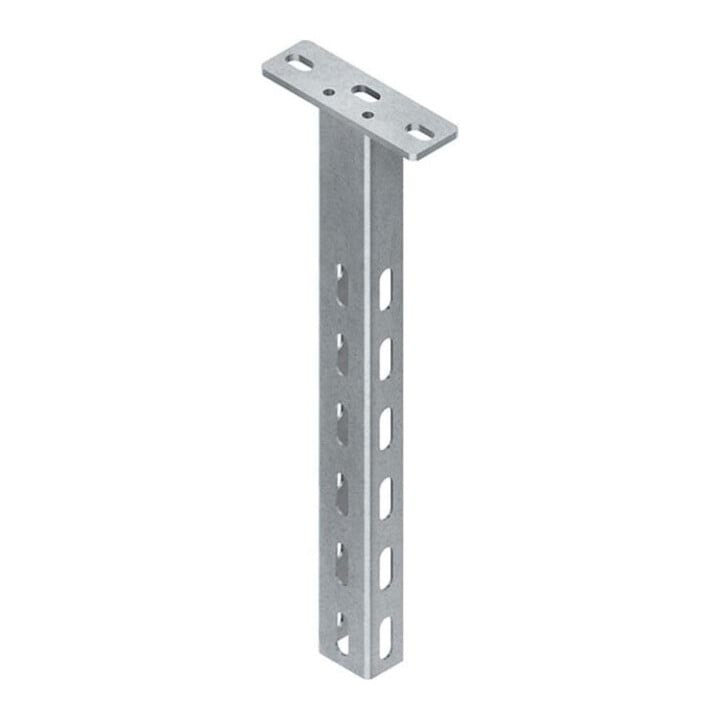

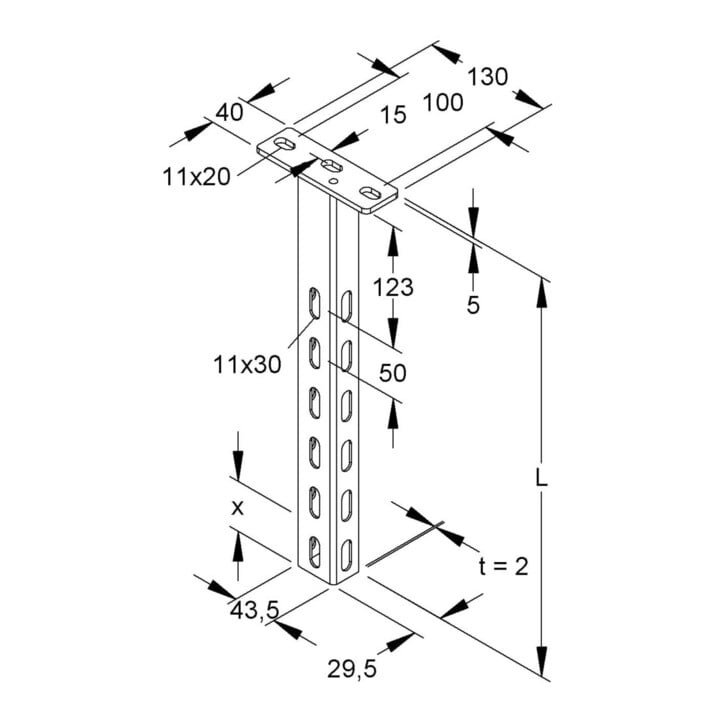

• Tige suspendue, profil en U perforé sur 3 côtés avec plaque de tête soudée, système HU 4530/., pour porte-à-faux à pose unilatérale, bilatérale et trilatérale, afin d’empêcher la déformation du profil de la tige suspendue lors du montage du porte-à-faux, le profil d’espacement de la tige suspendue HDS 45.30 F avec vis hexagonale doit être pris en compte pour des raisons statiques ; en cas de fixation unilatérale du porte-à-faux sur le profil de la tige suspendue, il est préférable de fixer le côté fermé du porte-à-faux aligné avec l’âme du profil de la tige suspendue • Pour des raisons statiques et pour permettre un montage sans problème du capuchon de protection, le porte-à-faux doit être monté à une distance de x=50 mm (bord inférieur du porte-à-faux jusqu’à l’extrémité de la tige suspendue), au-dessus de l’extrémité de la tige suspendue • Pour porte-à-faux : KTAL • KTAM. = 400 mm • KTA. = 400 mm • Dimensions (dimensions approximatives) plaque de tête L × I × P : 130 × 40 × 5 mm • Perforation de fixation : 11 × 20 mm • Espacement central : 100 mm • Perforation centrale de la plaque de tête : 11 × 20 mm à 15 mm du bord latéral • Profil en U : 43,5 × 29,5 × 29,5 mm • Épaisseur du matériau t : 2 mm • Distance de la perforation du profil trilatéral à la plaque de tête : 123 mm • Perforation du profil trilatéral, en une rangée : 11 × 30 mm • Espacement central : 50 mm • Longueur totale L : 1005 mm • Matériau : acier, galvanisé à chaud selon DIN EN ISO 1461
