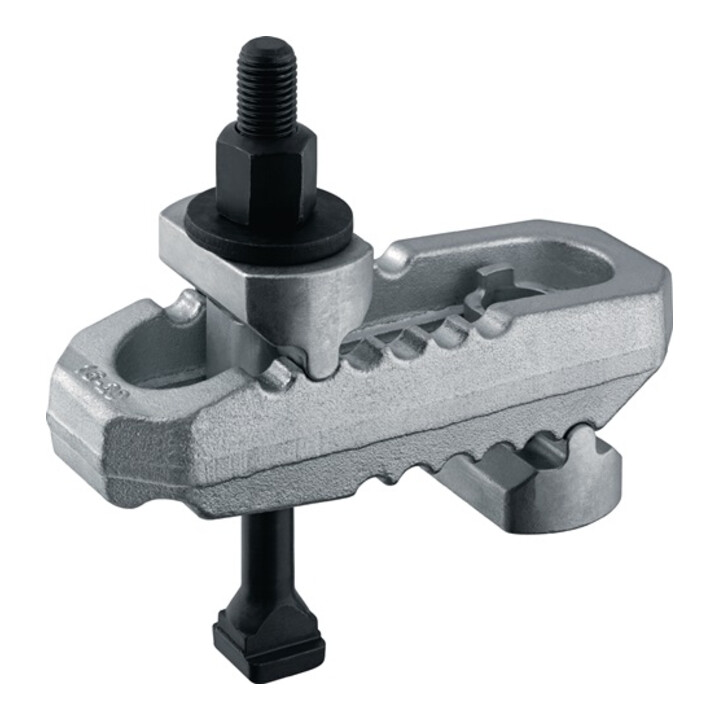

avec contre-support - réglable - complet avec vis de serrage DIN 787, rondelle DIN 6340 et écrou DIN 6330B - réglable en continu, trempé, zingué avec pièce de poussée captive et contre-palier
ApplicationLe crocodile est utilisé pour toutes les tâches de serrage où des rainures en T et des trous filetés sont utilisés pour le serrage. La pièce de pression et le porte-comptoir sont reliés de manière captive à la griffe de serrage, de sorte que le crocodile est rapidement prêt à l'emploi. La griffe de serrage est équipée de deux pattes de serrage et peut être facilement inversée en fonction de l'application. Ceci couvre tous les domaines d'application de l'usinage et de l'usinage sans enlèvement de copeaux (p. ex. moulage par injection et pressage).
Avantage :- Réglage variable et rapide de la distance par rapport à la pièce à usiner
- Utilisation dans tous les domaines de l'usinage et de l'usinage sans enlèvement de copeaux
- Particulièrement adapté aux machines de moulage par injection et aux presses
- Aucun autre support pour atteindre la hauteur de serrage requise
- La pièce de pression et le contre-plaque sont reliés de
manière captive à la pince de serrage
- Le crochet peut être étendu
à une hauteur variable -

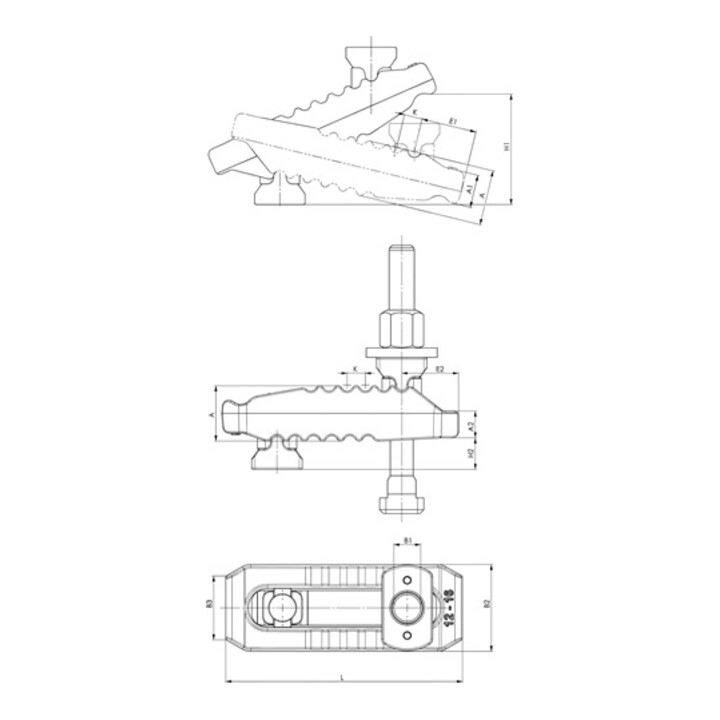

Autres caractéristiques techniques A : 42mm - B1 : 21mm - B2 : 62mm - E2 : 44mm - E1 : 44mm - A2 : 20mm - H1 : 0-80mm - H2 : 30mm - L : 187mm - A1 : 27mm - K : 14mm - B3 : 30mm - Vis de serrage : M20 x 22 x 200mm
EAN / GTIN : 04020772374921
