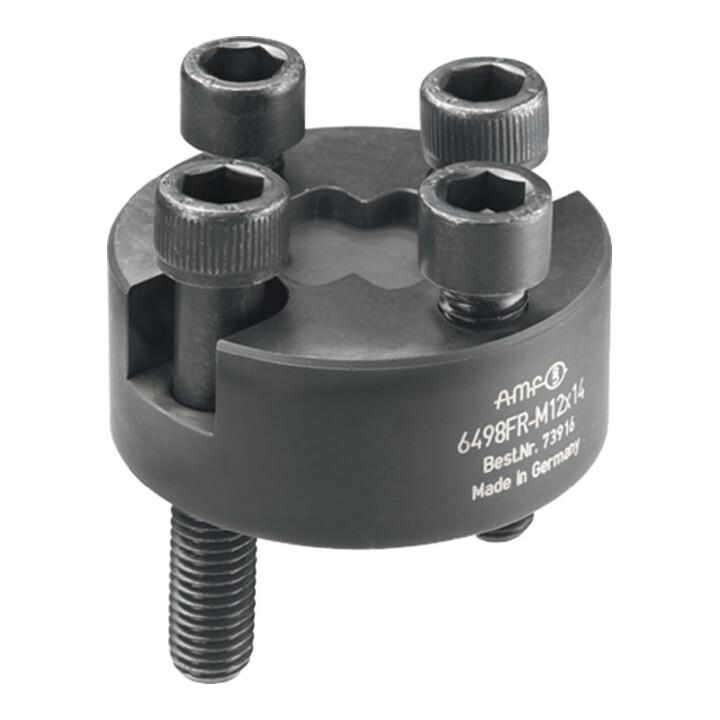

rond - pour fixation latérale no. 6498 - complet avec vis de fixation - socle en acier de cémentation, nitruré - fixation à l'aide de vis de classe de résistance 10.9 - Utilisation :
à insérer avec la fixation latérale no. 6498 pour fixation transversale et longitudinale à la rainure de table
. La
taille M16x18
peut être utilisée sur une plaque grillagée M16. Remarque : En
utilisant deux écrous à fente plats No. 6322B, il est possible de raccorder le collier latéral exactement à la plaque de base ronde.
Avec
les patins plats No. 6322A ou No. 6322B, la plaque de base peut
être positionnée
exactement sur la table de la machine
. Avantage : Pour une
utilisation facile de la pince latérale lors du serrage transversal et longitudinal par rapport à la rainure - Augmente le support de la
pièce à usiner -

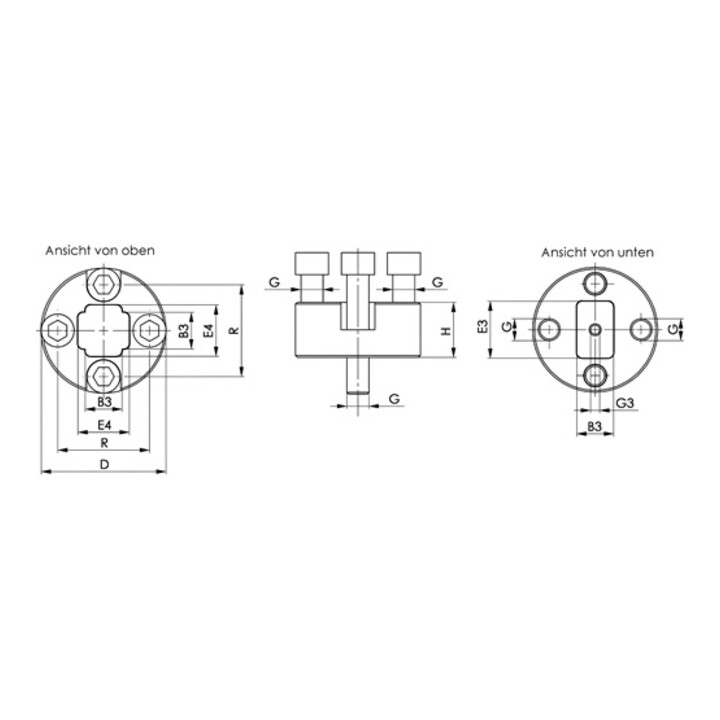

Autres caractéristiques techniques D : 108 + 2mm - G : M20 - E3 : 40mm - Rainure : 24mm - Forme : ronde - E4 : 31mm - G3 : M6mm - R : 75mm - B3 : 20mm - H : 60mm
