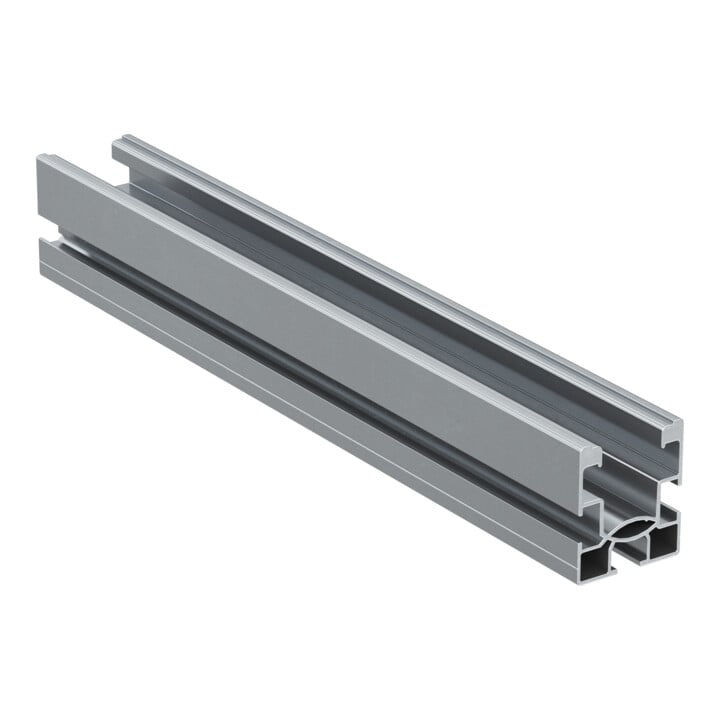

Profil fischer SolarFish 4,85 m aluminium
Profil fischer SolarFish 4,85 m aluminium
- Poids
- 0,9222 kg/m
- Longueur
- 4 850 mm

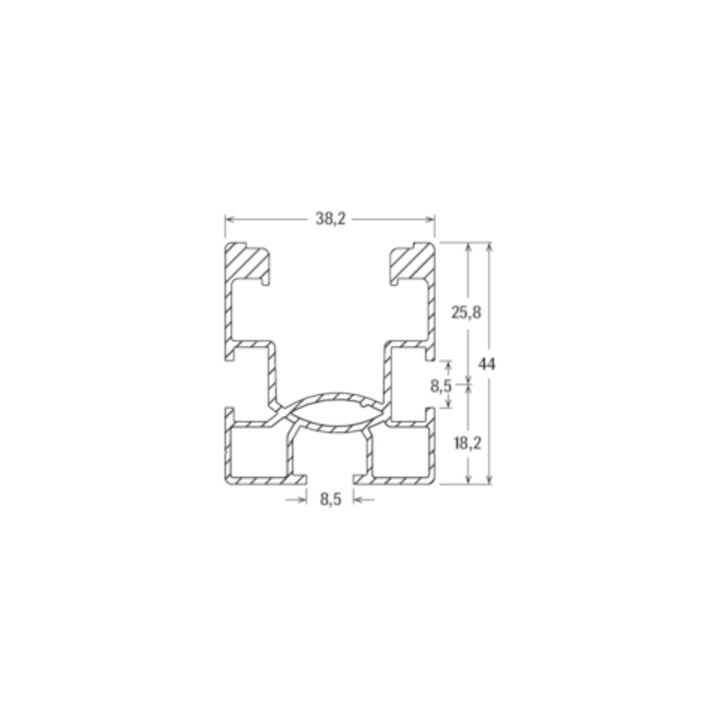

- Section profilée
- 3,42 cm²
- Moment d'inertie
- 6,45 cm4
- Module de résistance
- 3,37 cm³
- Contact fabricant
- fischerwerke GmbH & Co. KG Klaus-Fischer-Straße 1, 72178 Waldachtal, DE [email protected]
- Code art.
- 83718018
- GTIN
- 8001132111154

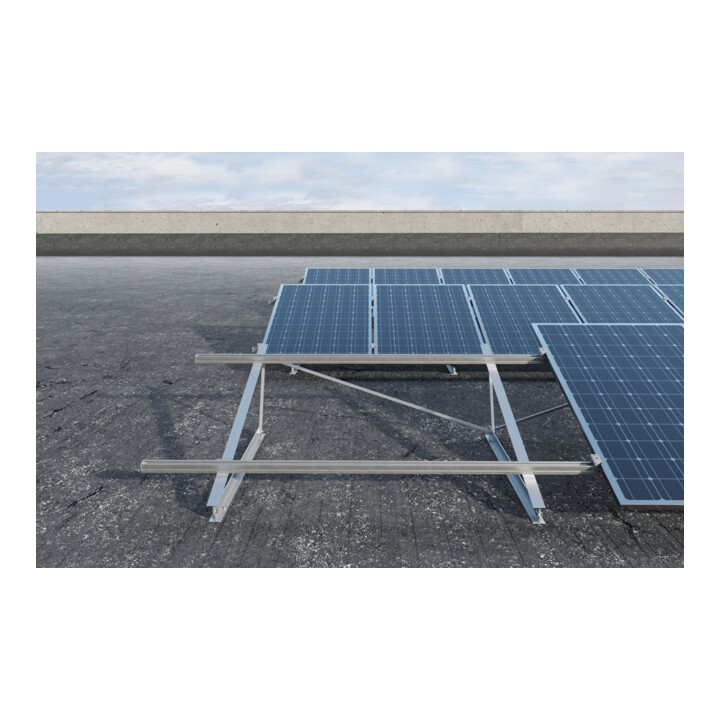

• Section élevée pour une polyvalence maximale • Compatible à la fois avec les pinces universelles PMU/PMCU et avec les pinces préassemblées PM-F/PM-C • Aluminium AW 6063 T6 • La section de 44 mm de hauteur fait de SolarFish la solution idéale pour la construction de la plupart des sous-structures pour installations photovoltaïques • Compatible à la fois avec les pinces universelles PMU/PMCU et avec les pinces préassemblées PM-F/PM-C • Les différentes longueurs du rail permettent une adaptation optimale aux dimensions des panneaux PV, réduisant ainsi les chutes • Le profil SolarFish, avec ses deux rainures latérales et une rainure inférieure compatibles avec les raccords rapides des crochets RH et GT ou avec des vis SKS M8 ou des vis à tête marteau RHS, est très flexible à utiliser • Identifiez le système de support approprié selon le type de toiture (par exemple, crochets de toit pour tuiles béton ou tuiles en terre cuite, cadres triangulaires pour toits plats, pinces pour toitures à joint debout, cadres triangulaires pour toits plats, etc.) • Montez le rail SolarFish via la rainure inférieure ou les rainures latérales sur le support choisi • Pour connecter deux rails SolarFish, montez deux raccords de profilé CPN AL de chaque côté du rail en les faisant glisser dans les rainures latérales jusqu’à toucher le goujon au centre du raccord • Complétez la connexion en fixant chaque extrémité du raccord CPN AL avec 4 vis autoforeuses de 3,5 mm x 9,5 mm de chaque côté du rail SolarFish • Pour limiter la dilatation thermique, réalisez des rangées de rails connectés jusqu’à une longueur maximale de 15 m • Installez les pinces par la rainure supérieure du rail • Fixez les panneaux PV en serrant les pinces • Posez les capuchons AK SP aux extrémités du rail SolarFish pour une finition soignée • Toiture inclinée avec tuiles béton et tuiles en terre cuite avec crochets RH • Crochets GT • Toitures en plaques ondulées avec vis double filetage STSR • Vis double filetage STSI • Toitures à panneaux à joint debout avec pince DLA • Pince DLAK
