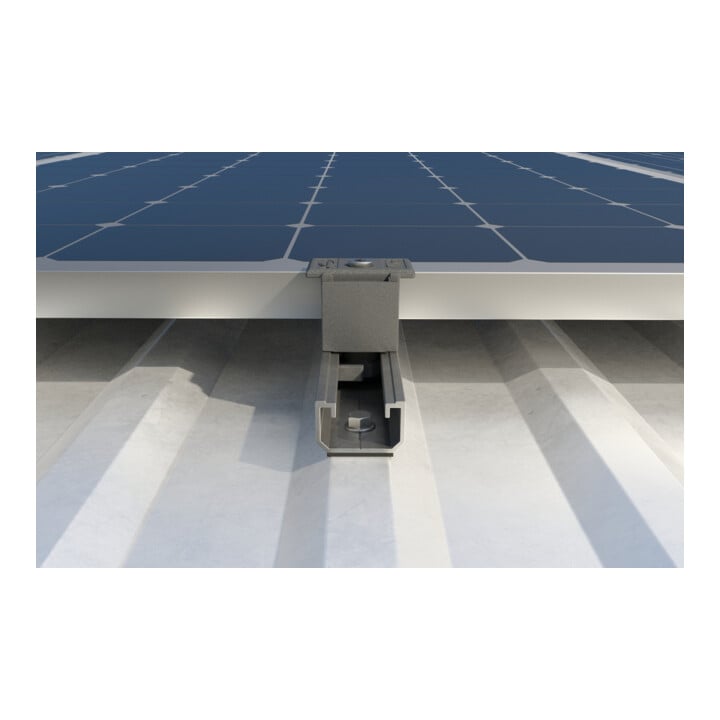

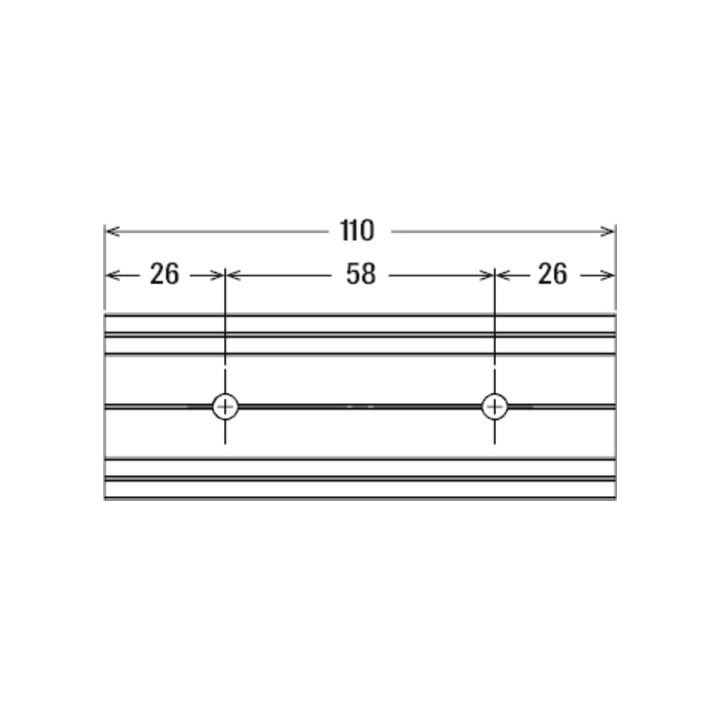

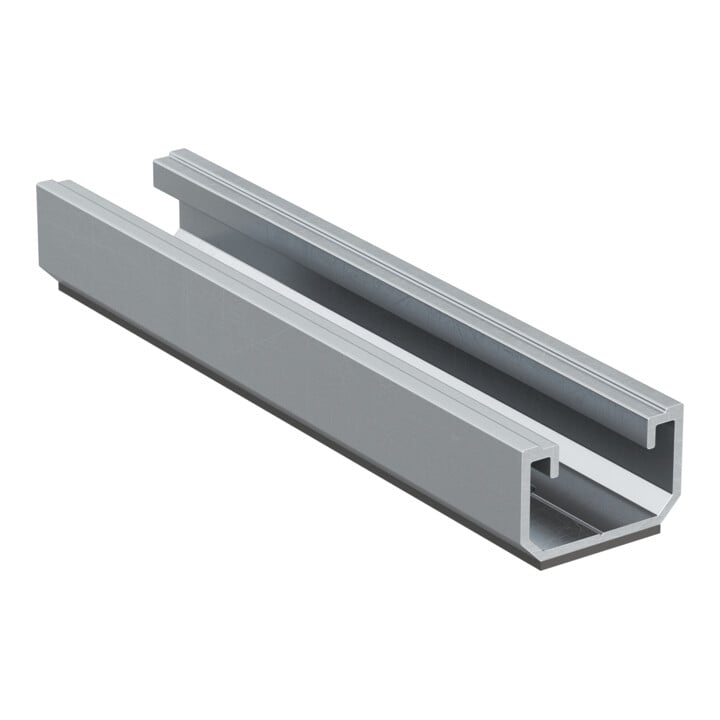

• Rail de fixation pour panneaux photovoltaïques sur tôles trapézoïdales • La rail est installé le long des tôles trapézoïdales • Le système est disponible en différentes longueurs pour permettre tout type de construction • Section de rail avec joint EPDM préassemblé • La section de rail pré-percée convient à la fixation avec des rivets ALG ainsi qu’avec des vis auto-perceuses • Déterminez l’espacement axial des fixations en fonction de l’inclinaison des nervures des tôles trapézoïdales ainsi que des charges de neige et de vent sur site • Pour la fixation avec des rivets ALG, positionnez la rail sur la tôle trapézoïdale et percez ensemble la rail et la tôle avec un foret de 5,5 mm • Pour la fixation avec vis auto-perceuses 6x25 EPDM, positionnez la rail déjà pré-percée sur la tôle et vissez la vis auto-perceuse en la guidant à travers le trou pré-percé dans la rail • Installation de panneaux photovoltaïques avec le grand côté parallèle à la ligne de l’égout sur des toitures en tôle trapézoïdale
