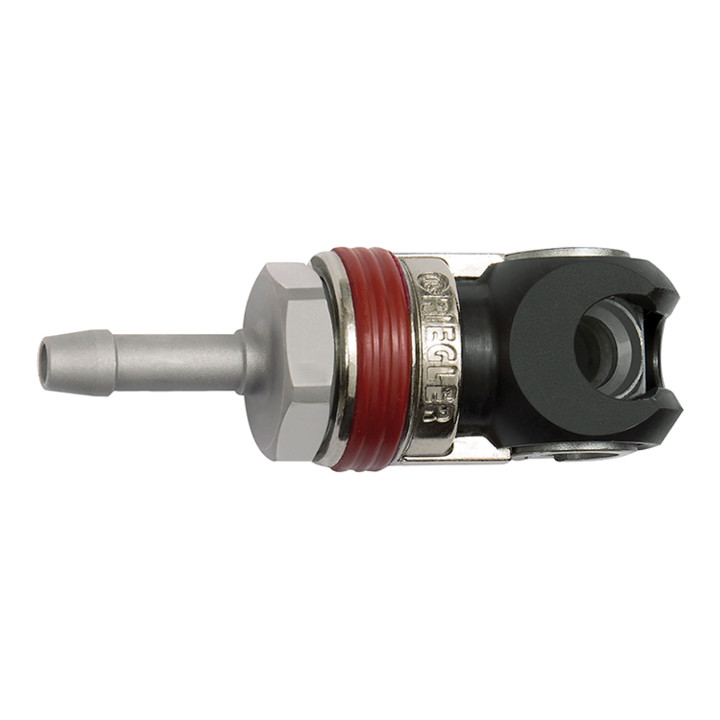

Raccord de sécurité pivotant DN 7,2 manchon acier diamètre de tuyau LW 13 mm RIE
Raccord de sécurité pivotant DN 7,2 manchon acier diamètre de tuyau LW 13 mm RIE
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- Connexion
- Douille LW 13
- Taille de la clé
- 22 mm
- Medium
- Air comprimé, gaz
- Douille
- Zinc moulé, nickelé, recouvert de caoutchouc rouge
- Diamètre nominal
- 7,2
- Mesure de la valeur du débit
- à 6 bar et Δp = 0,5 bar
- Plage de température max.
- 100 °C
- Pièce filetée
- Acier zingué
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Plage de température min.
- -20 °C
- Pression de service
- max. 25 bar/max. 16 bar pour embrayage/découpage
- Débit
- 2 300 l/min (air)
- Longueur
- 82 mm
- Profil de la prise
- EUROS 7,2
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 96628616
- GTIN
- 4047322567671
• Raccord de sécurité pivotant NW 7,2, EURO 7,2, acier, embout LW 13, pression de service max. 25 bar, température -20 °C à 100 °C • Raccord de sécurité pivotant à passage libre • Le raccord mâle s’insère dans le corps du raccord et la connexion s’établit par un mouvement d’environ 90° • Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, une connexion sécurisée est établie • Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le raccord mâle jusqu’en butée en position initiale • Une perforation de décompression à l’arrière du raccord permet la ventilation lors du débranchement • Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Ce raccord de sécurité ne convient pas pour un montage direct sur un outil à pulsations • Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à la norme ISO 6150, § 7.1. • Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de commande, industrie manufacturière, ateliers, automobile
