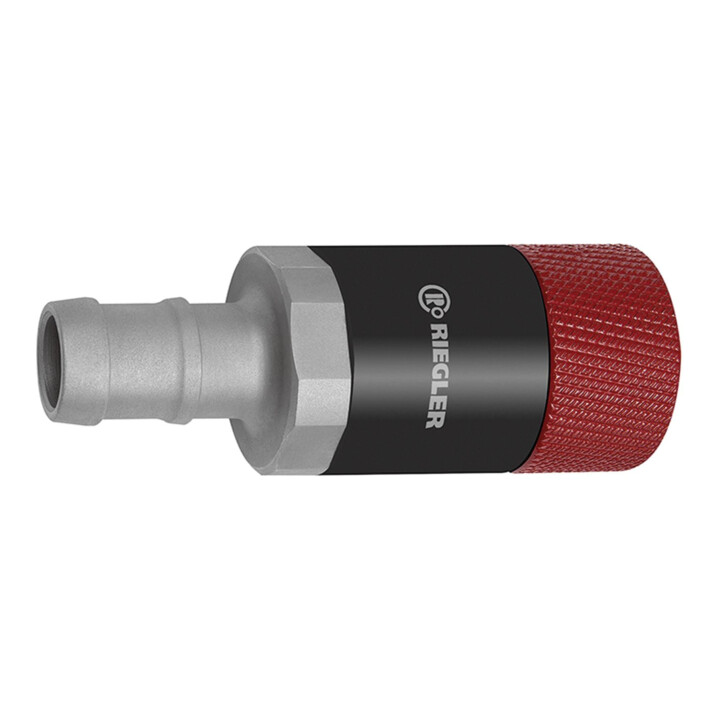

Riegler Accouplement de sécurité rotatif NW 11, ISO 6150 C, acier, embout LW 13
Riegler Accouplement de sécurité rotatif NW 11, ISO 6150 C, acier, embout LW 13
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 11
- Raccord
- LW 13
- Diamètre extérieur
- 38 mm
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 2100 l/min (air)
- Ressort
- Acier inoxydable
- Manchon
- Acier galvanisé, peint en rouge
- Pièce filetée
- Acier galvanisé
- Valve
- Laiton brut
- Mesure du débit
- à 6 bar et Δ<sub>p</sub> = 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de la fiche
- selon ISO 6150 C
- Longueur
- 108 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 68766521
- GTIN
- 4047322566780

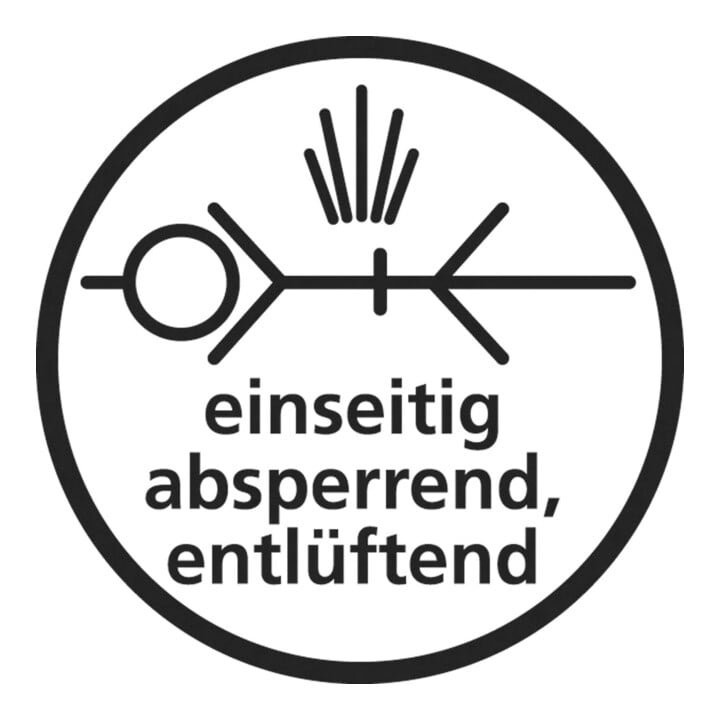

• Accouplement de sécurité rotatif NW 11, ISO 6150 C, acier, manchon LW 13, 2 étages, pression de service max. 25 bar, température -20 °C à 100 °C • Accouplement de sécurité rotatif de haute qualité, robuste et durable, actionnable d’une seule main • Une connexion sûre est établie en enfonçant le manchon jusqu’à ce qu’il s’enclenche de manière audible • Le désaccouplement s’effectue par une rotation à gauche du manchon • Cela permet de dépressuriser l’accouplement et la conduite, mais le manchon n’est pas complètement libéré grâce à une sécurité à cliquet • Ce n’est qu’après une rotation à droite du manchon que le manchon peut être retiré • Cet accouplement est conforme à la norme ISO DIN EN ISO 4414, EN 983. Cet accouplement de sécurité ne convient pas pour une installation directe sur des outils à pulsations • Nous recommandons l’utilisation de nos amortisseurs de vibrations, selon ISO 6150, § 7.1. Domaines d’application : pneumatique, construction de machines et d’installations, industrie manufacturière, exploitation minière
