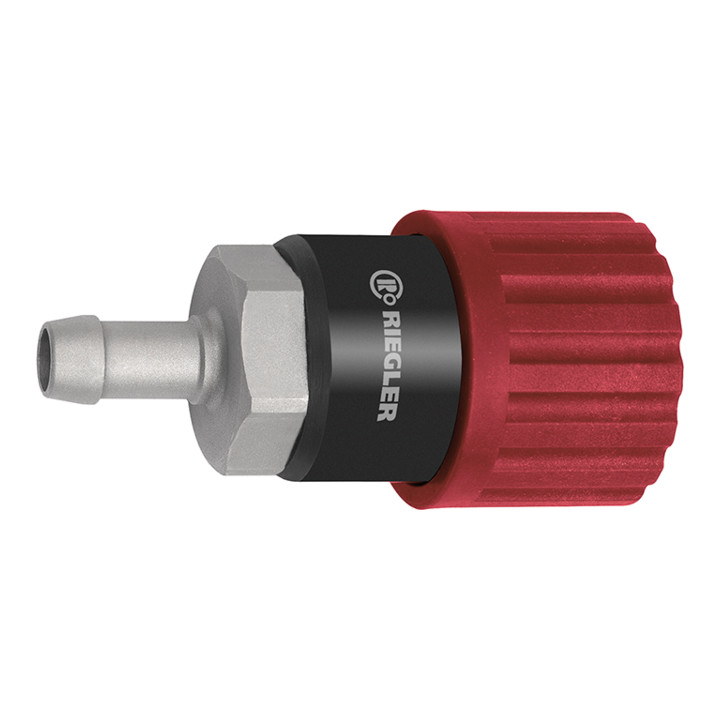

Riegler Accouplement de sécurité rotatif NW 6, ISO 6150 C, acier, embout LW 10
Réf. fabricant423.24-DREH|Code art. :70217100
1/1
Temporairement indisponible
Riegler Accouplement de sécurité rotatif NW 6, ISO 6150 C, acier, embout LW 10
Réf. fabricant423.24-DREH|Code art. :70217100
21,97 €TTC
Données techniques
- DN
- 6
- Raccordement
- LW 10
- Diamètre extérieur
- 22 mm
- Pression de service
- max. 25 bar / max. 16 bar lors de l’enclenchement/déclenchement
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 630 l/min (air)
- Ressort
- Acier inoxydable
- Manchon
- Polyamide, rouge
- Partie filetée
- Acier zingué
- Valve
- Polyphénylène sulfure (PPS)
- Mesure de débit
- à 6 bar et Δ<sub>p</sub>= 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de raccordement
- selon ISO 6150 C
- Longueur
- 70 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 70217100
- GTIN
- 4047322566650
Description du produit
Caractéristiques :
- Accouplement de sécurité rotatif NW 6, ISO 6150 C, acier, embout LW 10, 2 étages, pression de service max. 25 bar, température de -20 °C à 100 °C
- Accouplement de sécurité rotatif de haute qualité, robuste et durable, utilisable d'une seule main
- Une connexion sûre est établie en enfonçant le raccord jusqu'à ce qu'il s'enclenche de manière audible
- Le désaccouplement s'effectue par une rotation vers la gauche de la bague
- Cela permet de dépressuriser la pression présente dans l'accouplement et dans la conduite, cependant le raccord n'est pas complètement libéré grâce à un verrou de sécurité
- Ce n'est qu'après une rotation vers la droite de la bague que le raccord peut être retiré
- Cet accouplement est conforme à la norme ISO DIN EN ISO 4414, EN 983. Domaines d'application : pneumatique, construction de machines et d'installations, techniques de mesure, de régulation et de contrôle, industrie manufacturière, ateliers, automobile, exploitation minière
