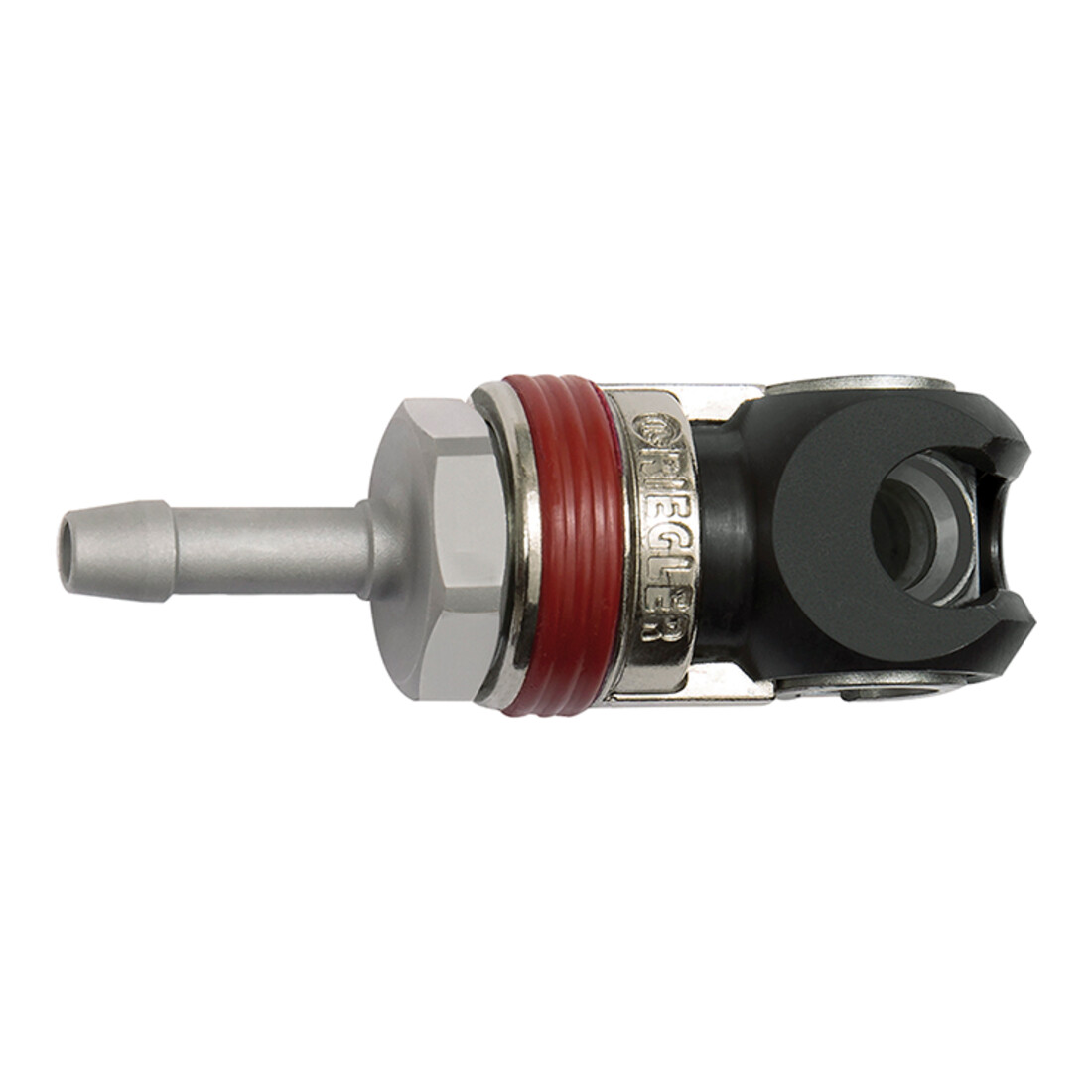

Riegler Raccord de sécurité pivotant NW 8, ISO 6150 C, acier, embout LW 10
Riegler Raccord de sécurité pivotant NW 8, ISO 6150 C, acier, embout LW 10
Délai de livraison: 2-3 jours ouvrés
Livraison standard
- DN
- 8
- Raccord
- LW 10
- Diamètre extérieur
- 22 mm
- Mesure du débit
- à 6 bar et Δ<sub>p</sub> = 0,5 bar
- Milieu
- Air comprimé, gaz
- Profil de fiche
- selon ISO 6150 C
- Pression de service
- max. 25 bar / max. 16 bar lors de l’embrayage/débrayage
- Plage de température min.
- -20 °C
- Plage de température max.
- 100 °C
- Corps
- Acier, traité QPQ
- Matériau d’étanchéité
- NBR
- Débit
- 2300 l/min (air)
- Manchon
- Zamak, nickelé, revêtu de caoutchouc rouge
- Pièce filetée
- Acier zingué
- Longueur
- 83 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 96235986
- GTIN
- 4047322567770
• Raccord de sécurité pivotant NW 8, ISO 6150 C, acier, embout LW 10, pression de service max. 25 bar, température -20 °C à 100 °C • Raccord de sécurité pivotant avec passage libre • Le manchon de raccordement est inséré dans le corps du raccord et la connexion est établie par un mouvement d’environ 90° • Dès que l’« anneau rouge » s’enclenche dans la gorge prévue, une connexion sécurisée est établie • Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le manchon de raccordement jusqu’à la butée en position initiale • Un orifice de purge à l’arrière du raccord permet la décompression lors du découplage • Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Ce raccord de sécurité ne convient pas pour un montage direct sur un outil à mouvement pulsé • Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à ISO 6150, § 7.1. Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de commande, industrie manufacturière, ateliers, automobile, exploitation minière
