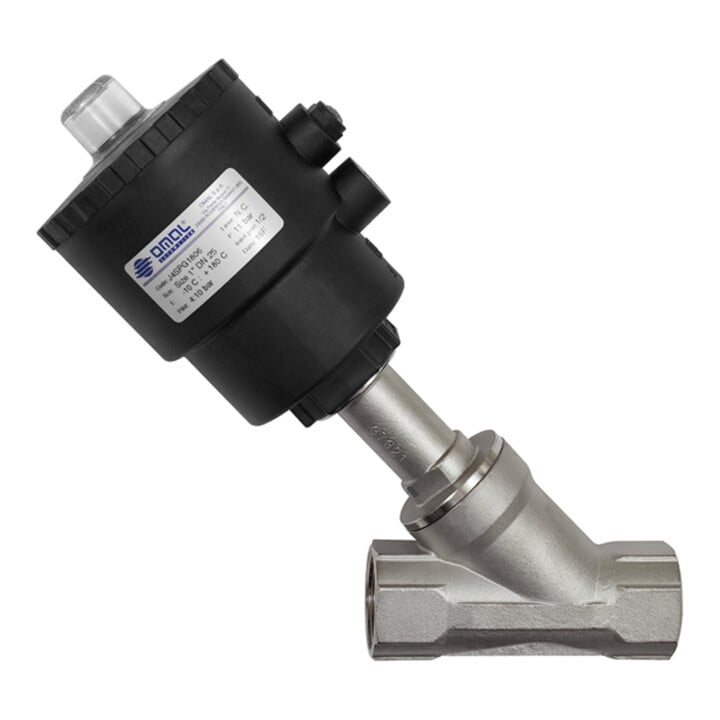

Riegler Vanne d'arrêt à siège incliné sans interface NAMUR, ES, G 3/4, max. 16 bar
Réf. fabricant3363.03|Code art. :77820089
1/2
Riegler Vanne d'arrêt à siège incliné sans interface NAMUR, ES, G 3/4, max. 16 bar
Réf. fabricant3363.03|Code art. :77820089
212,99 €TTC
Plus que 2 articles en stock
Délai de livraison: 2-3 jours ouvrés
Livraison standard
Gratuit
Données techniques
- Boîtier
- Acier inoxydable AISI 316
- Filetage
- G 3/4
- Tige
- Acier inoxydable
- Matériau d'étanchéité
- PTFE
- Tête de commande
- Polyamide (renforcé en fibre de verre)
- Raccord d'air de commande
- G 1/8
- Pression de commande min.
- 4 bar
- Pression de commande max.
- 10 bar
- Piston
- Laiton nickelé
- Pression différentielle max.
- 16 bar
- Température du milieu min.
- -10 °C
- Température du milieu max.
- 180 °C
- Température ambiante min.
- -20 °C
- Température ambiante max.
- 70 °C
- Température max. du média de commande
- 60 °C
- Pression différentielle min.
- 0 bar
- Pression statique admissible max.
- 16 bar
- Pression différentielle de fonctionnement max.
- 16 bar
- Raccords
- Acier inoxydable
- Fonction
- NC

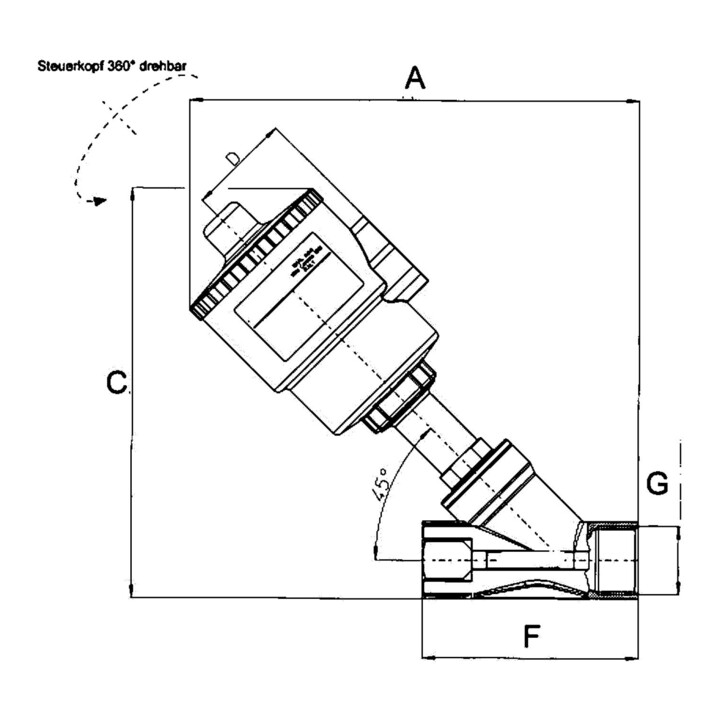

- F
- 95 mm
- C
- 195 mm
- A
- 213 mm
- Contact fabricant
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Code art.
- 77820089
- GTIN
- 4047322476997
Description du produit
• Vanne à siège incliné, actionnement à piston • Interface NAMUR, NC, ES, température du milieu -10°C à 180°C, G 3/4, différence de pression de service max 16 bar • Vanne à siège incliné avec commande externe et disque de vanne auto-alignant pour fluides neutres (corps en bronze) ou agressifs (corps en acier inoxydable) • Excellentes valeurs de débit grâce au corps à siège incliné • Évite les coups de bélier grâce à l’écoulement par le bas contre le disque de la vanne • Fonctionnement sous vide possible (vide grossier)
