• Les porte-pignons frontaux sont des dispositifs de serrage utilisés en fabrication mécanique
• Ils servent à transmettre le couple de la broche de la machine à la pièce
• À l’aide des porte-pignons frontaux (également appelés pointes de prise), des arbres sont serrés entre pointes dans les machines-outils
• La totalité du contour extérieur de la pièce peut être usinée en une seule prise
• Grâce à la prise par les centres de la pièce, des exigences élevées de coaxialité peuvent être respectées

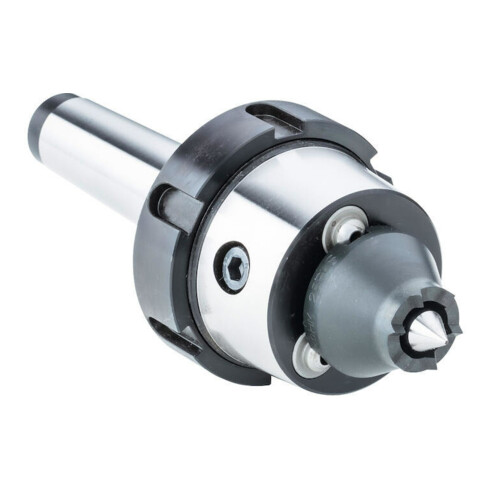

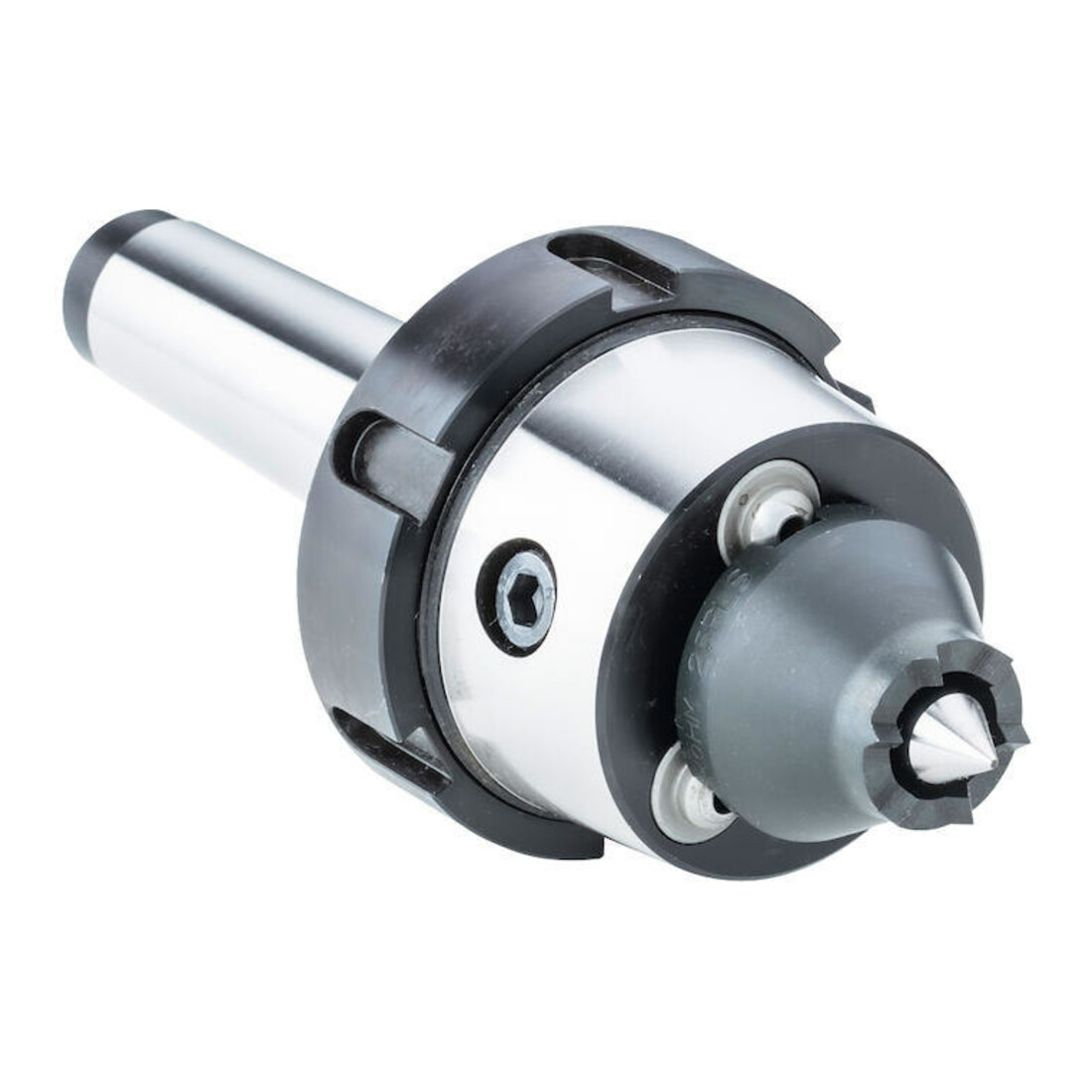

• Le CoAE est un porte-pignons frontal constant, qui se monte manuellement dans un tour
• Il est principalement utilisé pour l’usinage tournant par enlèvement de matière sur toute la longueur
• Les pièces sont serrées par la face frontale
• Un usinage fraisage peut également être réalisé dans la même prise
• Il se distingue par une force de serrage constante, même sur des faces frontales irrégulières ou en cas de déviations importantes de l’orthogonalité
• La prise est exempte de jeu radial
• Grâce à sa construction modulaire, différentes pointes ainsi que diverses disques de prise peuvent être utilisés avec un seul porte-pignons frontal, permettant ainsi d’usiner une grande variété de géométries
• Le CoAE remplace les porte-pignons frontaux Röhm CoA
• Convient aux machines-outils à serrage manuel

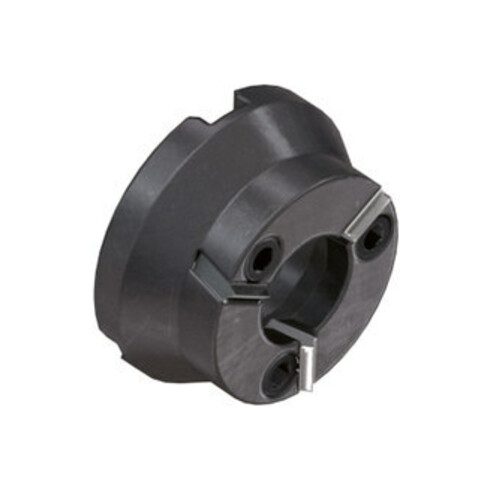

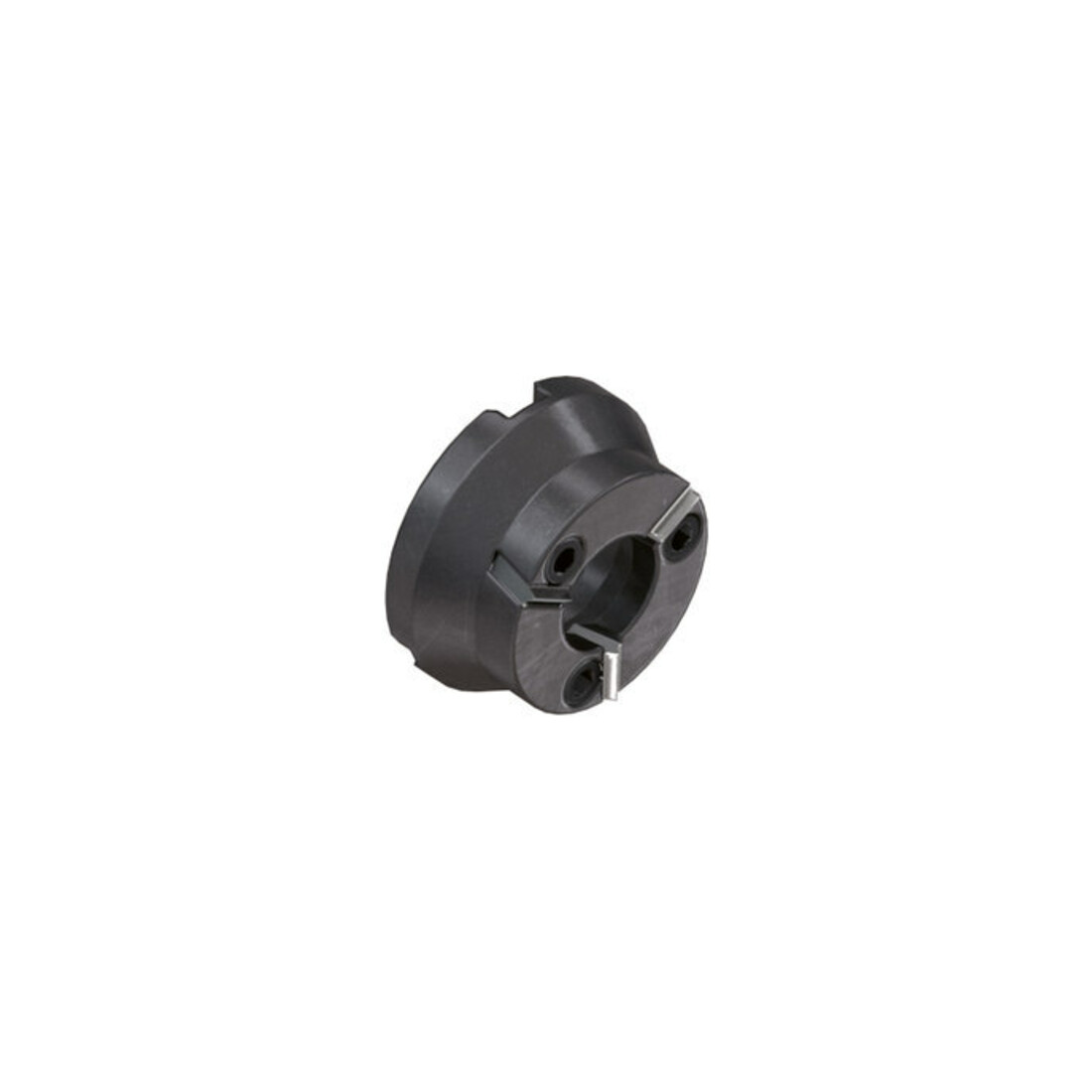

• Disques de prise avec plaquettes de prise en carbure interchangeables. Utilisation :
• Pour le remplacement ou l’extension de la plage de travail des ensembles n°
• 327541
EAN / GTIN : 4019208501437
