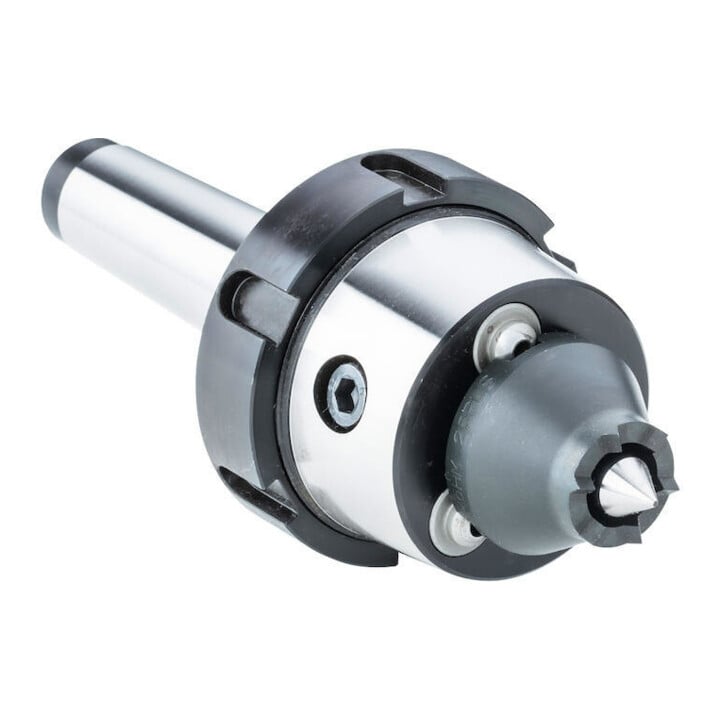

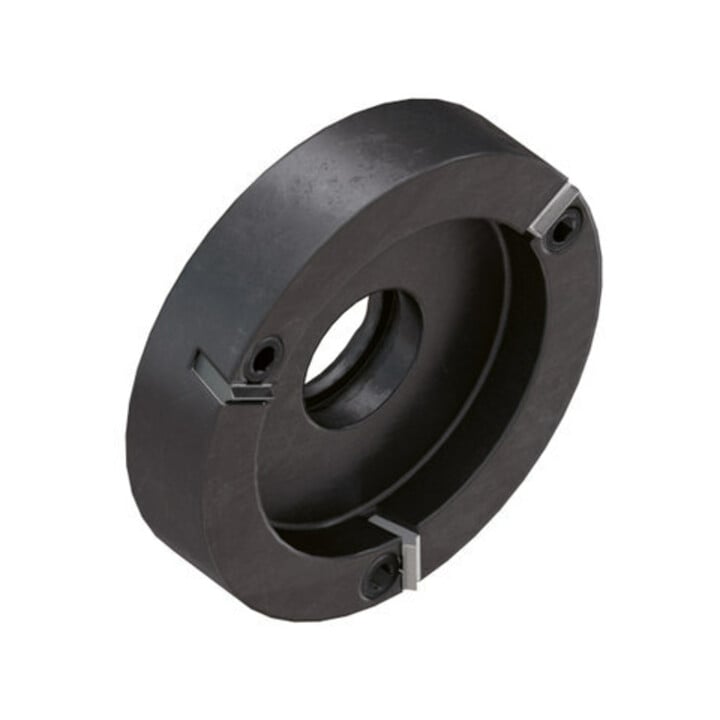

• Les porte-pièces à face d’appui sont des outils de serrage en fabrication mécanique • Ils servent à transmettre le couple de la broche de la machine à la pièce • À l’aide de porte-pièces à face d’appui (également appelés pointes porteuses), des arbres sont serrés entre pointes dans les machines-outils • La totalité du contour extérieur de la pièce peut être usinée en une seule mise en position • Grâce à la prise par les centres de la pièce, des exigences élevées de concentricité peuvent être respectées • Le CoAE est un porte-pièces à face d’appui constant, qui se monte manuellement dans un tour • Il est principalement utilisé pour l’usinage par enlèvement de matière sur toute la longueur • Les composants sont serrés par la face avant • Dans la même mise en position, un usinage fraisage peut également être réalisé • Il se distingue par une force de serrage constante, même sur des faces d’appui irrégulières ou avec des écarts importants d’orthogonalité • La prise est exempte de jeu radial • Grâce à sa construction modulaire, différentes pointes ainsi que diverses plaques porteuses peuvent être utilisées avec un seul porte-pièces à face d’appui, permettant ainsi d’usiner une grande variété de géométries • Le CoAE remplace les porte-pièces à face d’appui Röhm CoA • Convient aux machines-outils à serrage manuel • Plaques porteuses avec plaques porteuses en carbure interchangeables

Utilisation

• Pour remplacement ou extension de la zone de travail des ensembles n° 327541
