• Angle de pointe 60°, diamètre du cercle de serrage 8–80 mm.
• Un paquet de ressorts plats précontraints, réglable axialement, compense différentes profondeurs de centre.
• Parfait en combinaison avec nos pointes de tour n° 321720, 321750 ou 321770.
• Les porte-pignons frontaux sont des outils de serrage en fabrication mécanique.
• Ils servent à transmettre le couple de la broche de la machine à la pièce.
• Grâce aux porte-pignons frontaux (également appelés pointes d’entraînement), les arbres sont serrés entre les pointes dans les machines-outils.
• La totalité du contour extérieur de la pièce peut être usinée en une seule prise.
• Le serrage via les centres de la pièce permet de répondre à des exigences élevées de concentricité.

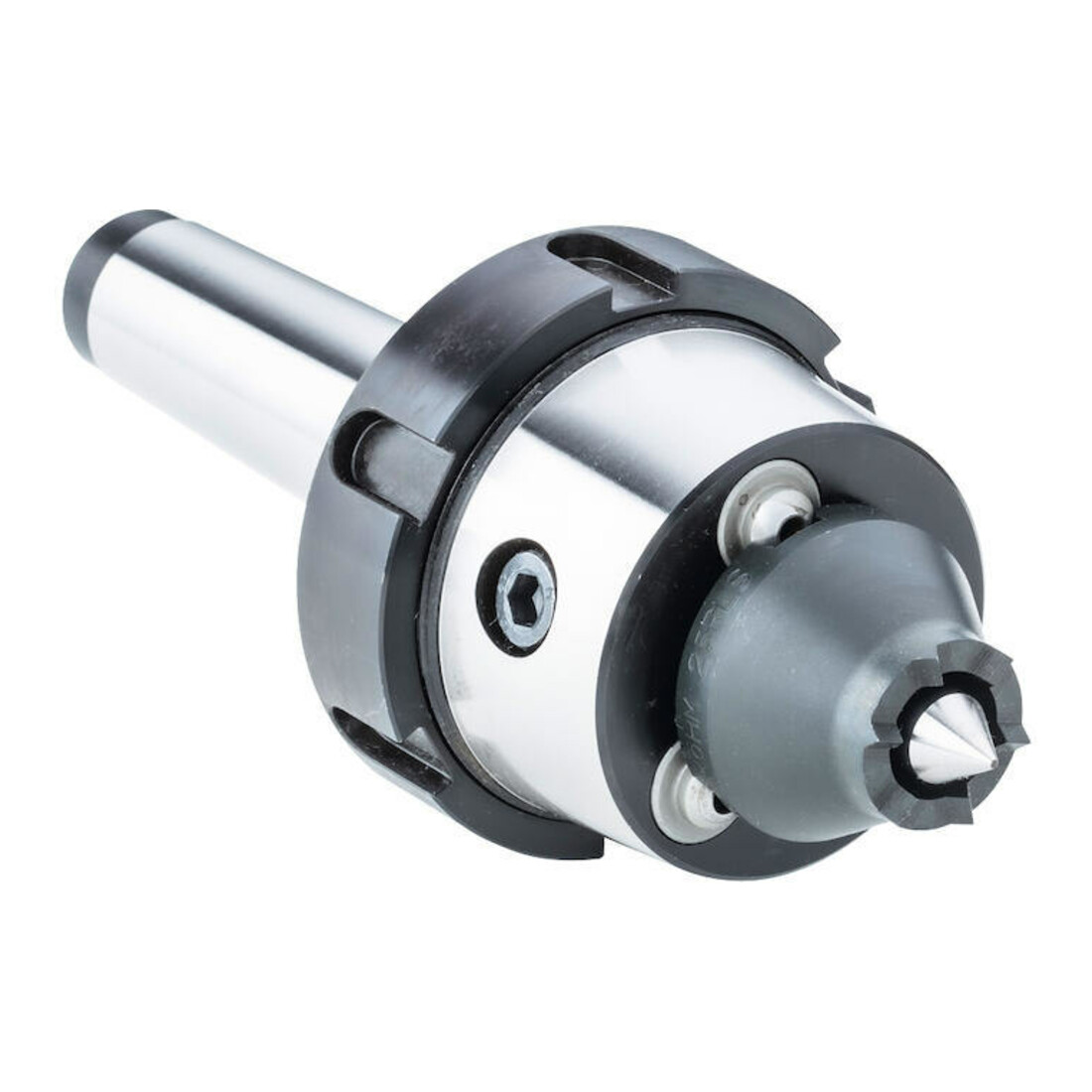

• Le CoAE est un porte-pignons frontal constant, monté manuellement sur un tour.
• Il est principalement utilisé pour l’usinage par enlèvement de matière sur toute la longueur.
• Les composants sont serrés par l’extrémité frontale.
• Un usinage fraisage peut également être effectué dans la même prise.
• Il se distingue par une force de serrage constante, même sur des faces frontales irrégulières ou en cas de déviations importantes de l’orthogonalité.
• La prise est exempte de jeu radial.
• Grâce à sa construction modulaire, différentes pointes ainsi que diverses disques d’entraînement peuvent être utilisés avec un seul porte-pignons frontal, permettant ainsi d’usiner de nombreuses géométries.
• Le CoAE remplace les porte-pignons frontaux Röhm CoA.
• Convient aux machines-outils à serrage manuel.
Contenu de la livraison
• 1× Corps de base n° 327521 (convient pour rotation droite et gauche).
• 1× Pointe de centrage n° 327661 Gr 6, pour disque entraîneur Gr 13 – 24.
• 1× Pointe de centrage n° 327661 Gr 12, pour disque entraîneur Gr 21 – 40.
• 4× Disques entraîneurs pour plage de travail ⌀ 13 – 100 mm n° 327601, 327611, 327641 et 327651.

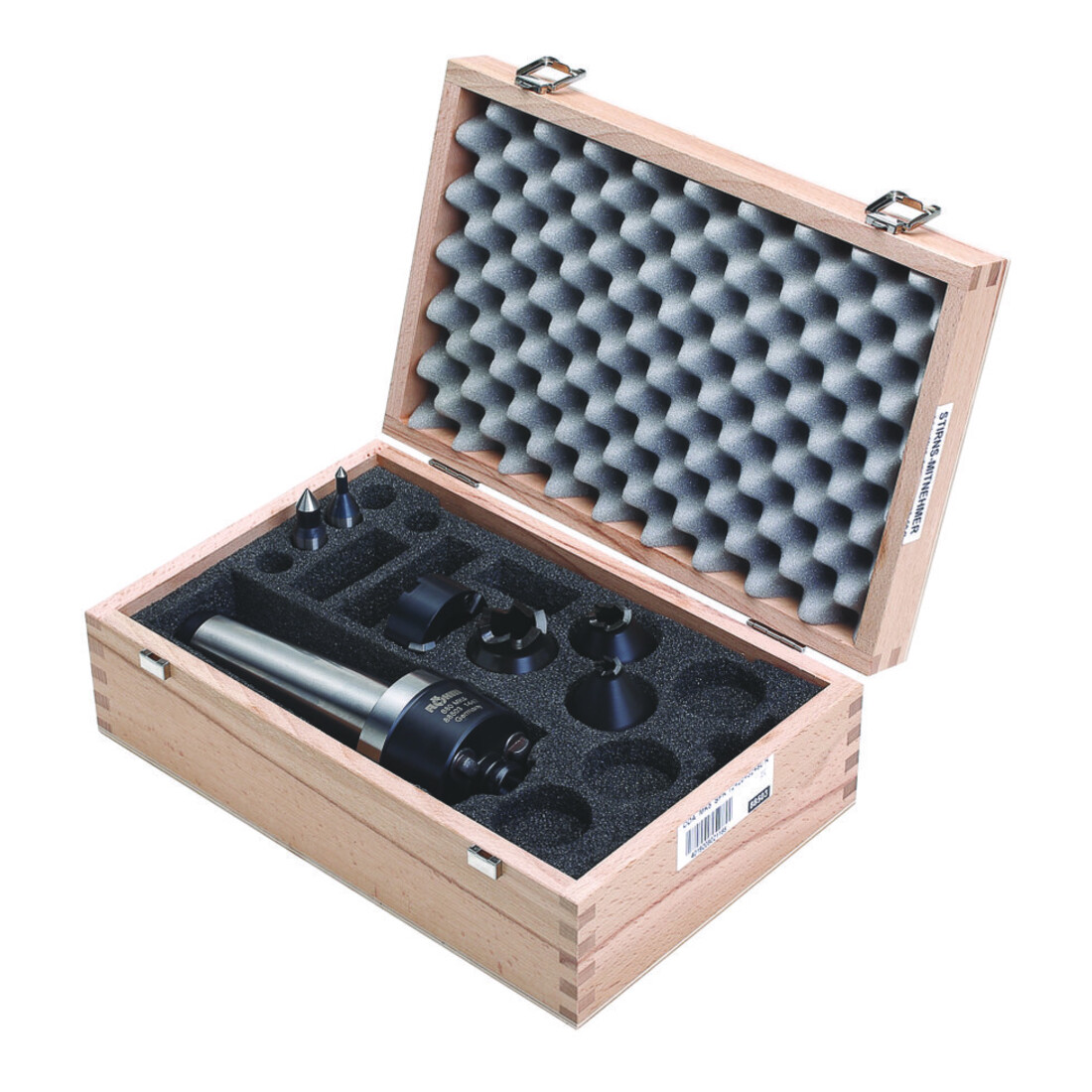

• Dans une caisse en bois avec espace pour 6 disques entraîneurs supplémentaires et 3 pointes de centrage.
• Utilisation :
• Pour montage dans le cône de broche du tour.
EAN / GTIN : 4019208502632
