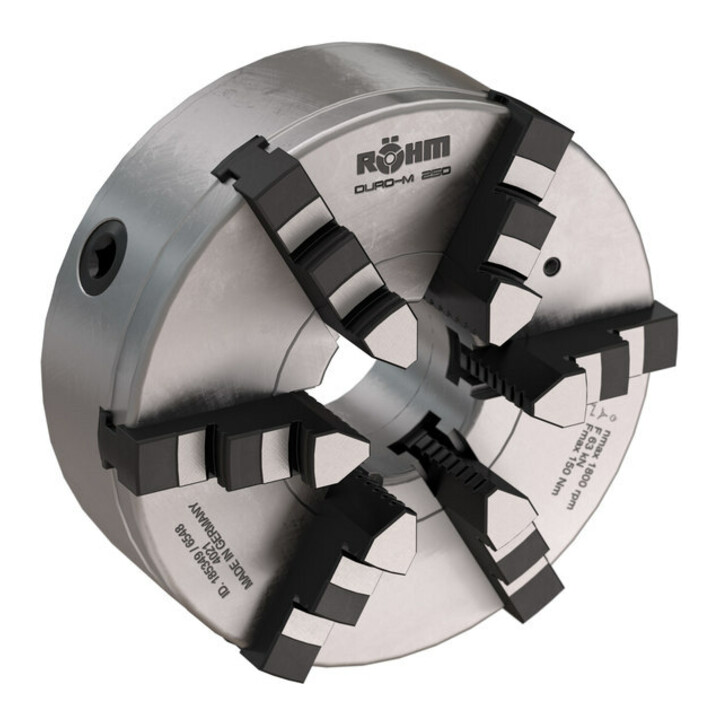

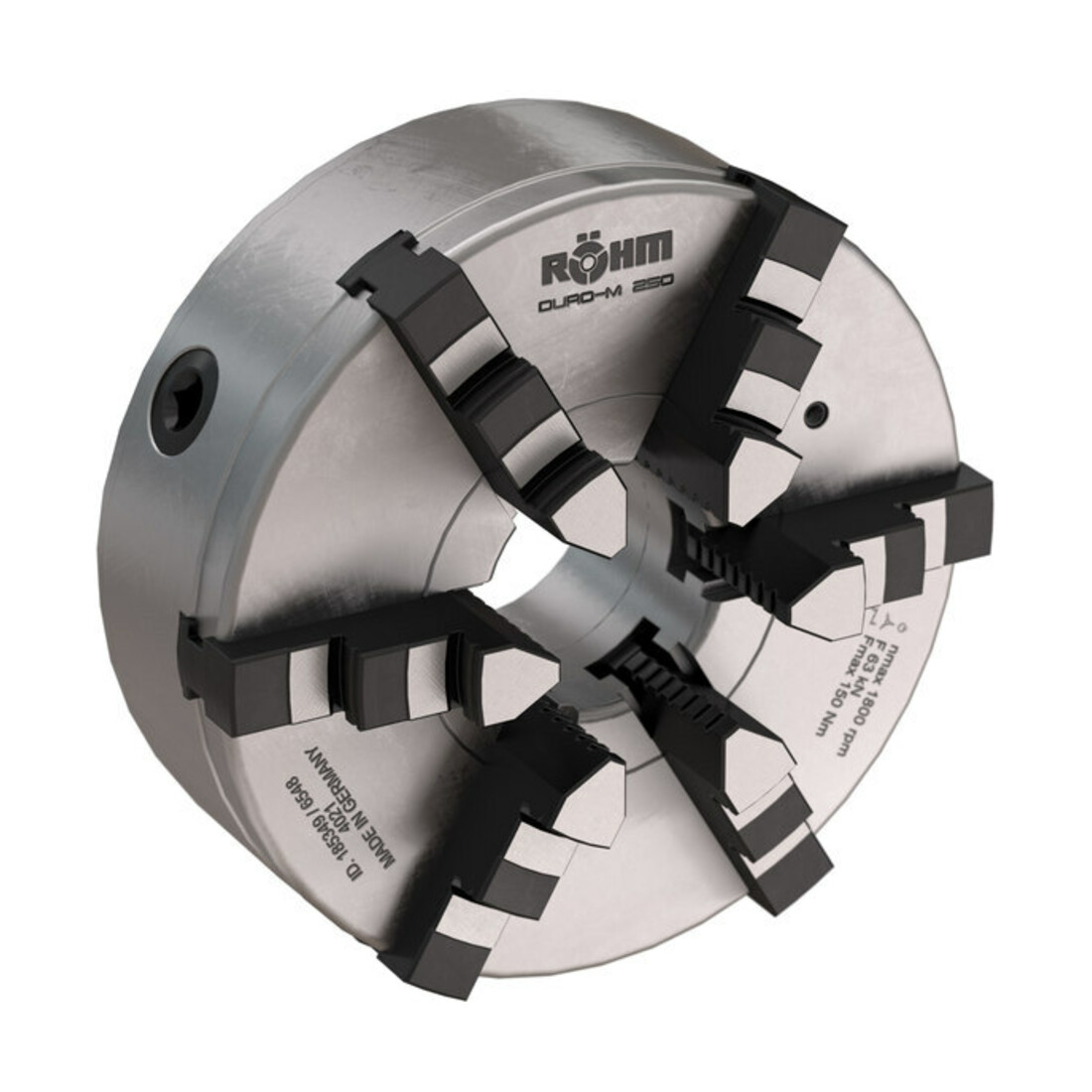

Brève description : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage concentrique par spirale plate ; spirale plate forgée en matrice et trempée, flancs du filetage rectifiés des deux côtés ; mors rectifiés pour un fonctionnement concentrique dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est fixée de manière à ce qu’avec la force de serrage maximale et l’utilisation des mors de serrage les plus lourds, un tiers de la force de serrage reste encore disponible comme force résiduelle. Les mors de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent ; force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces radiales exercées par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80 ; contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables rotatives et dispositifs de division. Principalement utilisés en production unitaire ou en petites séries, ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour l’usinage tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 ; mors généralement brunis ; contour de perturbation minimal ; transmission de force élevée ; bord goutte d’eau pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø400 est un mandrin à 6 mors commandé manuellement avec spirale plate et passage traversant Ø136, mors de perçage et de tournage, montage cylindrique (DIN 6350, forme A), ZA 330. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.
EAN / GTIN : 4019208526522
