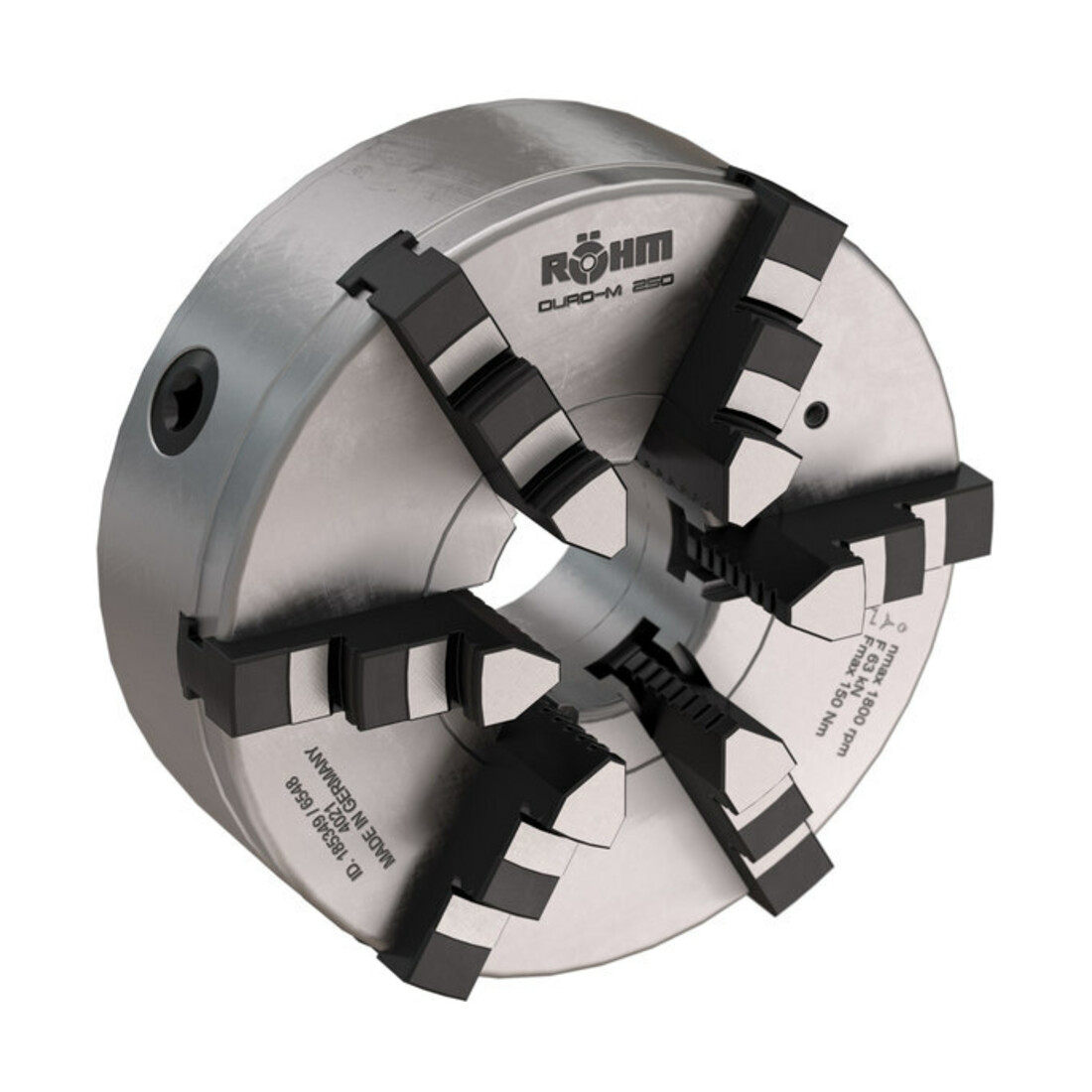

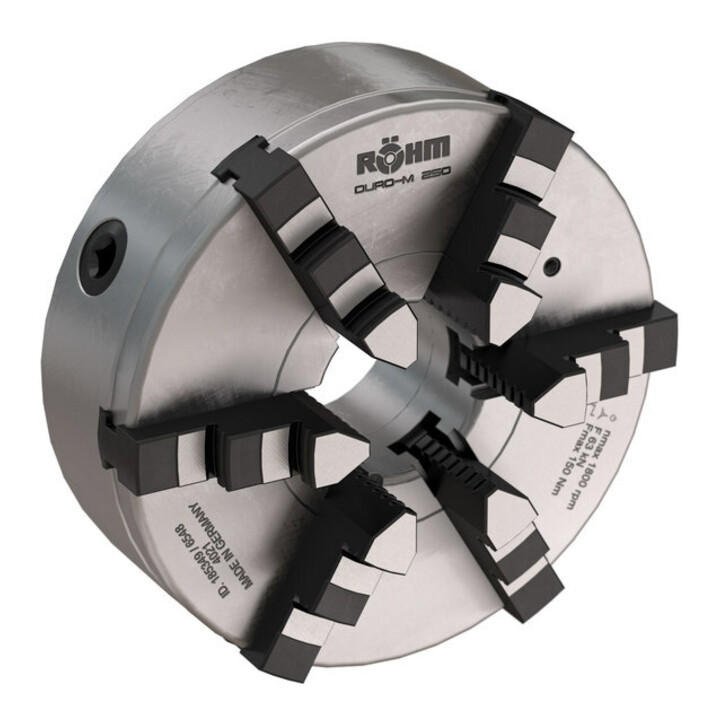

RÖHM Mandrin de serrage DURO-M 200/6 D6350B

Description courte : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré par spirale plate ; spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés pour un fonctionnement concentrique dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est définie de manière à ce qu’à la force de serrage maximale et avec les mors de serrage les plus lourds correspondants, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent ; force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce en position arrêtée. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80 ; contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’utilisation : tours conventionnels à serrage horizontal et vertical ainsi que fraiseuses, plateaux divisés et dispositifs de division. Principalement pour la production en série unitaire ou en petites séries ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour l’usinage tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 ; mors généralement brunis ; contour minimal d’encombrement ; forte transmission de force ; bord goutte d’eau pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø200 est un mandrin à commande manuelle à 6 mors avec spirale plate et passage traversant Ø55, mors de perçage et de tournage, fixation cylindrique, fixation par l’avant (DIN 6350, modifiée), ZA 160. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.

EAN / GTIN : 4019208527796
