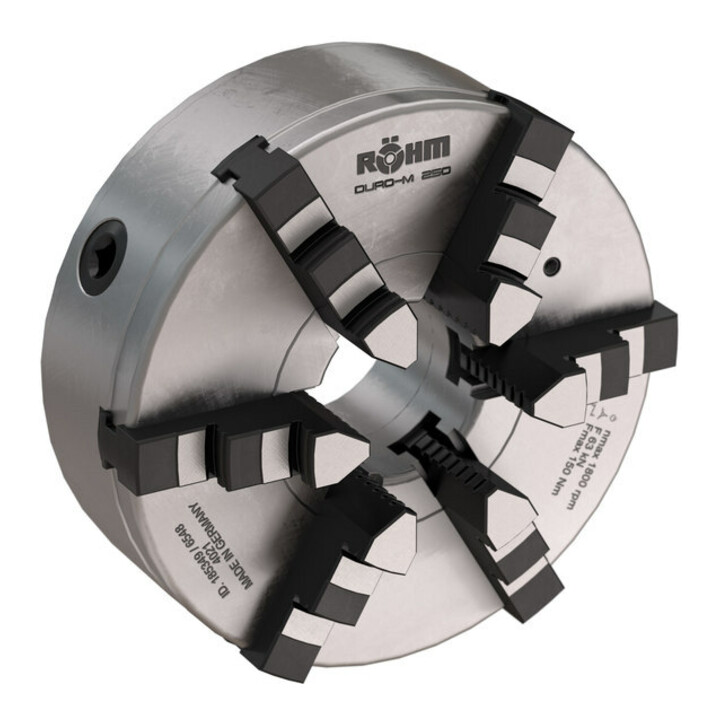

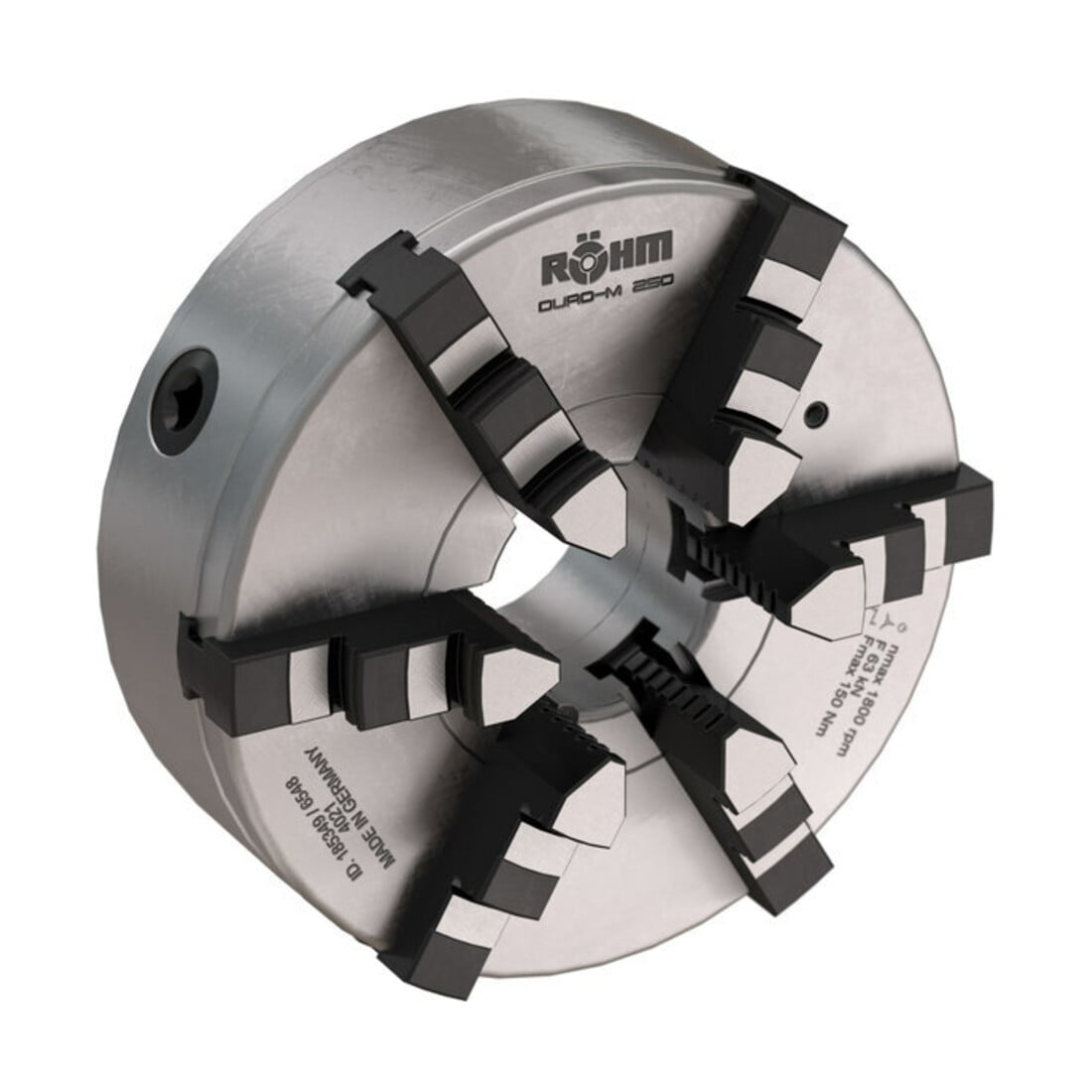

Brève description : Le DURO-M est un mandrin de tournage actionné manuellement avec spirale plane et passage traversant. Il est principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage centré via spirale plane ; spirale plane forgée en matrice et trempée, flancs de filet rectifiés des deux côtés ; mors rectifiés dans le mandrin pour un fonctionnement concentrique ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est définie de manière à ce qu'à la force de serrage maximale et en utilisant les mors de serrage les plus lourds associés, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s'appliquent ; Force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l'arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s'appliquent aux mandrins en parfait état, lubrifiés avec de la graisse Röhm F80 ; Contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d'application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement utilisés en production unitaire ou en petite série ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour l'usinage au tour et à la fraiseuse. --- Avantages : Grande précision de concentricité jusqu'à 0,02 ; mors généralement brunis ; contour minimal d'encombrement ; forte transmission de force ; bord goutte d'eau pour le liquide de refroidissement --- Informations supplémentaires : Le Duro-M Ø400 est un mandrin de tournage 6 mors actionné manuellement avec spirale plane et passage traversant Ø136, mors de perçage et de tournage, prise cylindrique, fixation par l'avant (DIN 6350, modifié), ZA 330. Il est principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées.
EAN / GTIN : 4019208527833
