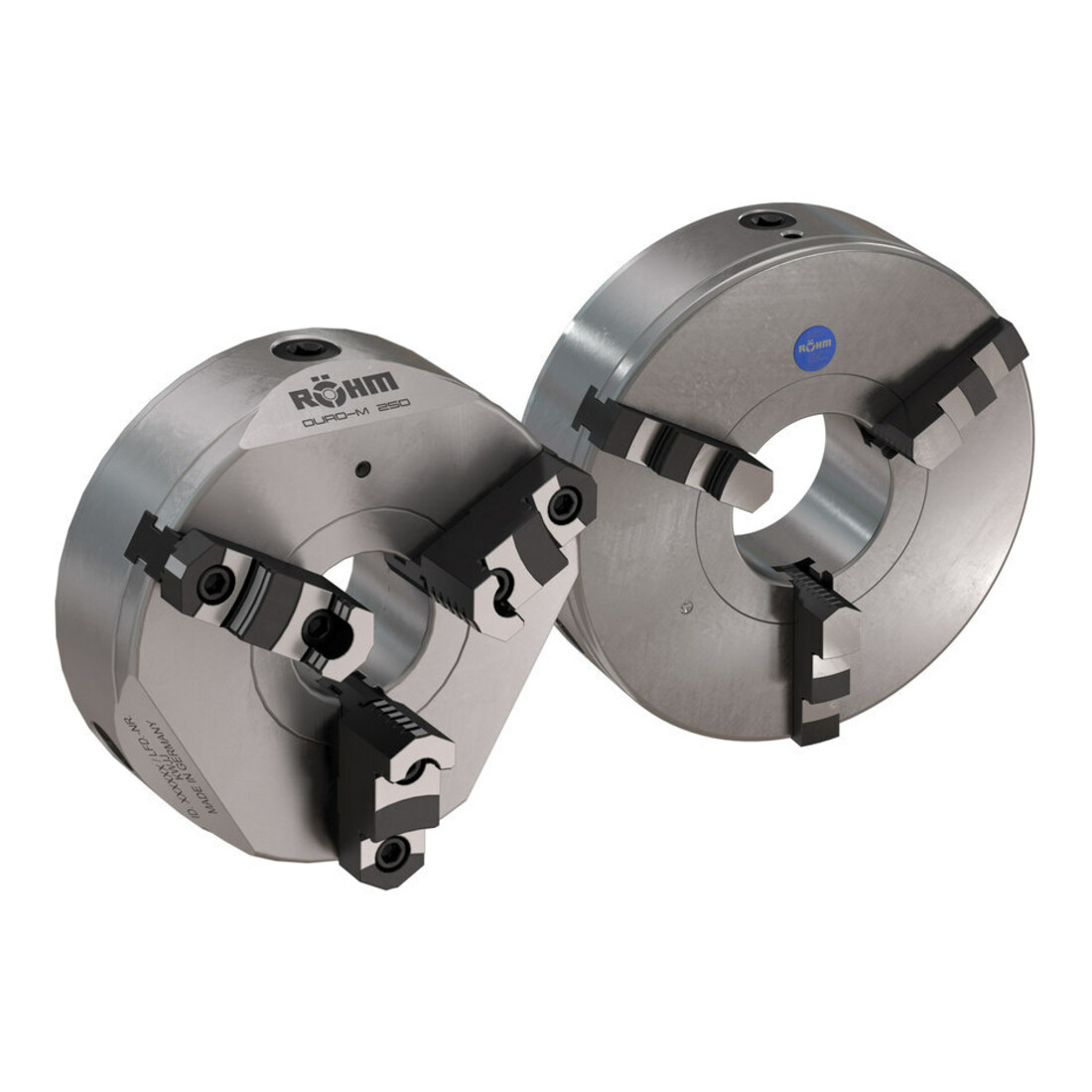

RÖHM Mandrin de serrage DURO-M 74/3 DIN 635

Brève description : Le DURO-M est un mandrin à trois mors manuel avec vis sans fin et passage central. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage concentrique par vis sans fin ; vis sans fin forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés pour un parfait centrage dans le mandrin ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est définie de manière à ce qu’à la force de serrage maximale et en utilisant les mors les plus lourds associés, un tiers de la force de serrage reste disponible comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent ; force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, lubrifiés avec la graisse Röhm F80 ; contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables rondes et appareils divisionnaires. Principalement en production unitaire ou en petite série ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour usinage tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 mm ; mors généralement brunis ; contour minimal gênant ; haut rendement de transmission de force ; bord d’égouttement pour liquide de refroidissement --- Informations complémentaires : Le DURO-M Ø74 est un mandrin à trois mors manuel avec vis sans fin et passage central Ø15, mors de perçage et de tournage, montage cylindrique (DIN 6350, forme A), ZA 56. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées.

EAN / GTIN : 4019208527031
