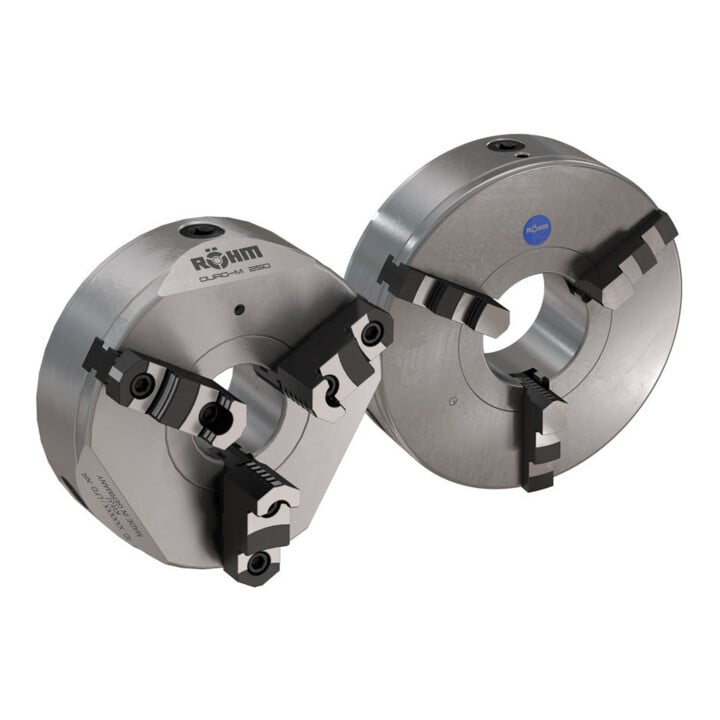

Röhm mandrin de tournage à trois mors acier logement de centrage cylindrique, DIN 702-4, extérieur-⌀ A : 125mm
Réf. fabricant185302|Code art. :94424753
1/4
Röhm mandrin de tournage à trois mors acier logement de centrage cylindrique, DIN 702-4, extérieur-⌀ A : 125mm
Réf. fabricant185302|Code art. :94424753
689,99 €TTC
Plus que 3 articles en stock
Délai de livraison: 2-3 jours ouvrés
Livraison standard
Gratuit
Données techniques
- Disponible pour les clients privés
- Oui
- Norme
- DIN 702-4
- Matériau
- Acier
- Code couleur pour accessoires
- Mandrin à spirale plate Röhm et mors
- Vitesse maximale
- 5 500
- Poids
- 5,4 kg
- Diamètre extérieur A
- 125 mm
- Passage E
- 32 mm
- Hauteur sans mors H<sub>1</sub>
- 56 mm
- Hauteur avec mors H<sub>2</sub>
- 78,5 mm
- Diamètre de centrage B
- 95 mm
- Profondeur de centrage C
- 4 mm
- Carré de la clé K
- 9 mm
- Contact fabricant
- Röhm GmbH Heinrich-Röhm Str.50, 89567 Sontheim, DE [email protected], 07325/160
- Code art.
- 94424753
- GTIN
- 4019208527000
Contenu de la livraison
• 1 clé de serrage et, selon le mandrin, les vis ou goujons de fixation correspondants.
• 1 jeu = 3 mors de perçage trempés, gradués vers l’extérieur et 1 jeu = 3 mors de perçage trempés, gradués vers l’intérieur.
Description du produit
• Mandrin à rotation manuelle avec bague spirale, serrage centré • Corps en acier allégé en poids et en inertie de masse • Bague spirale plane, forgée à la matrice, équilibrée et trempée • Flancs de la spirale et flancs filetés des mors rectifiés • Grande précision de concentricité • Norme • DIN 702-4
Utilisation
• Pour broches de machine avec prise de centrage cylindrique ou pour fixation par bride. • Fixation avec des vis par l'arrière. • Les brides brutes doivent toujours être adaptées d'abord à la machine, puis au mandrin.
