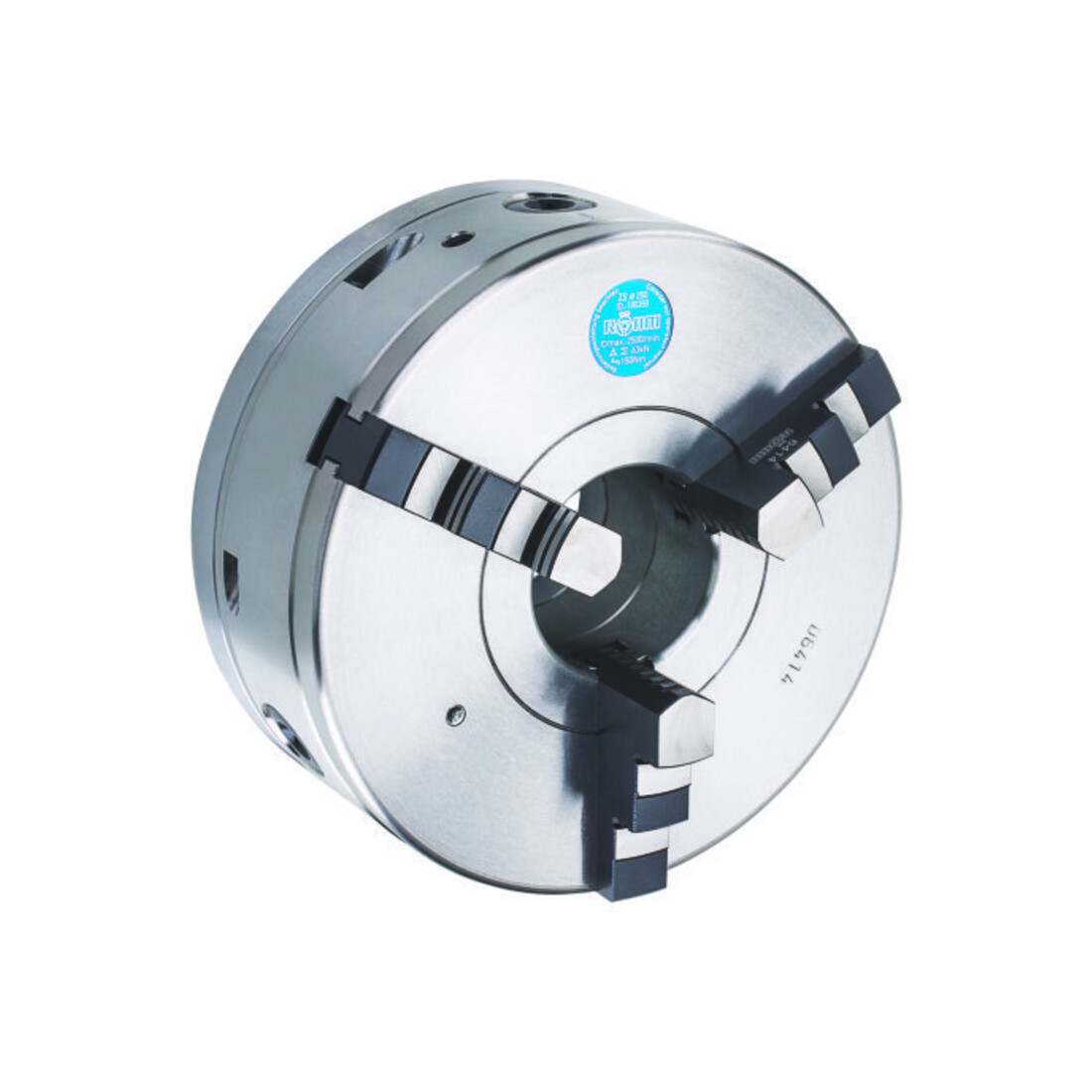

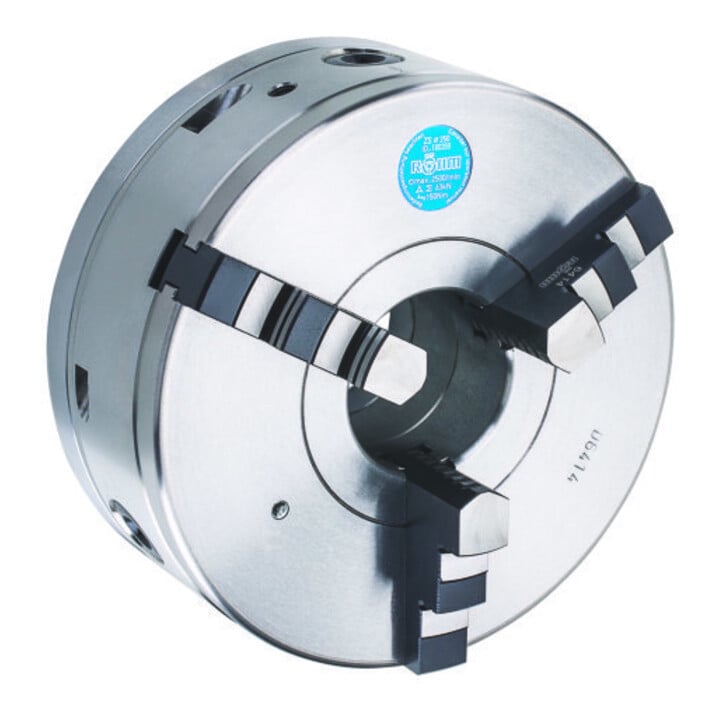

Description courte : Mandrin à spirale plane en acier, permettant de régler très finement la pièce à usiner grâce à 3 vis de réglage tangentielles pour atteindre la précision de concentricité souhaitée.
Serrage centré via un pignon d'entraînement.
Contenu de la livraison (BB et DB) :
- 1 jeu de mors gradués vers l'extérieur (BB) montés dans le mandrin,
- 1 jeu de mors gradués vers l'intérieur (DB),
- 1 clé de serrage,
- Vis de fixation
---
Caractéristiques techniques :
- Avec un jeu de mors de tournage et de perçage chacun ;
- Avec anneau spiralé ;
- Avec réglage radial fin pour une précision maximale de concentricité ;
- Serrage centré ;
- Vis de réglage trempées ;
- Pour conserver la force de serrage, les mandrins à tournage doivent être régulièrement lubrifiés
---
Domaines d’application :
Le mandrin à serrage manuel RÖHM ZG Hi-Tru est idéal pour l’usinage de pièces nécessitant une très haute précision de concentricité.
Il est universellement utilisable, particulièrement avantageux sur les rectifieuses, les appareils divisants et les tours.
---
Avantages :
- Précision de réglage inférieure à 0,005 mm ;
- Précision de serrage répétée de 0,015 mm ;
- Surface d’appui inductivement trempée pour la vis de réglage ;
- Flasque de fixation en acier ;
- Corps en fonte ;
- Réglage fin sans desserrer les vis de fixation du mandrin
---
Informations complémentaires :
Mandrin de tournage et de rectification ZS Hi-Tru, taille 250, 3 mors, DIN 6350, prise cylindrique centrée, avec étanchéité, avec mors de perçage et de tournage, spécialement conçu pour les rectifieuses
EAN / GTIN : 4019208320465
