Description courte : Mandrin à spirale plate en acier, permettant un réglage très précis de la pièce à usiner grâce à 3 vis de réglage disposées tangentielles, pour obtenir la précision de concentricité souhaitée.
Serrage centré via un pignon d'entraînement.
Inclus dans la livraison (BB et DB) :
- 1 jeu de mors gradués vers l'extérieur (BB) montés sur le mandrin,
- 1 jeu de mors gradués vers l'intérieur (DB),
- 1 clé de serrage,
- Vis de fixation
---
Caractéristiques techniques :
- Avec un jeu de mors tournants et de mors à percer,
- Avec bague spirale,
- Réglage radial fin pour une précision maximale de concentricité,
- Serrage centré,
- Vis de réglage trempées,
- Pour maintenir la force de serrage, les mandrins tournants doivent être régulièrement lubrifiés
---
Domaines d'application :

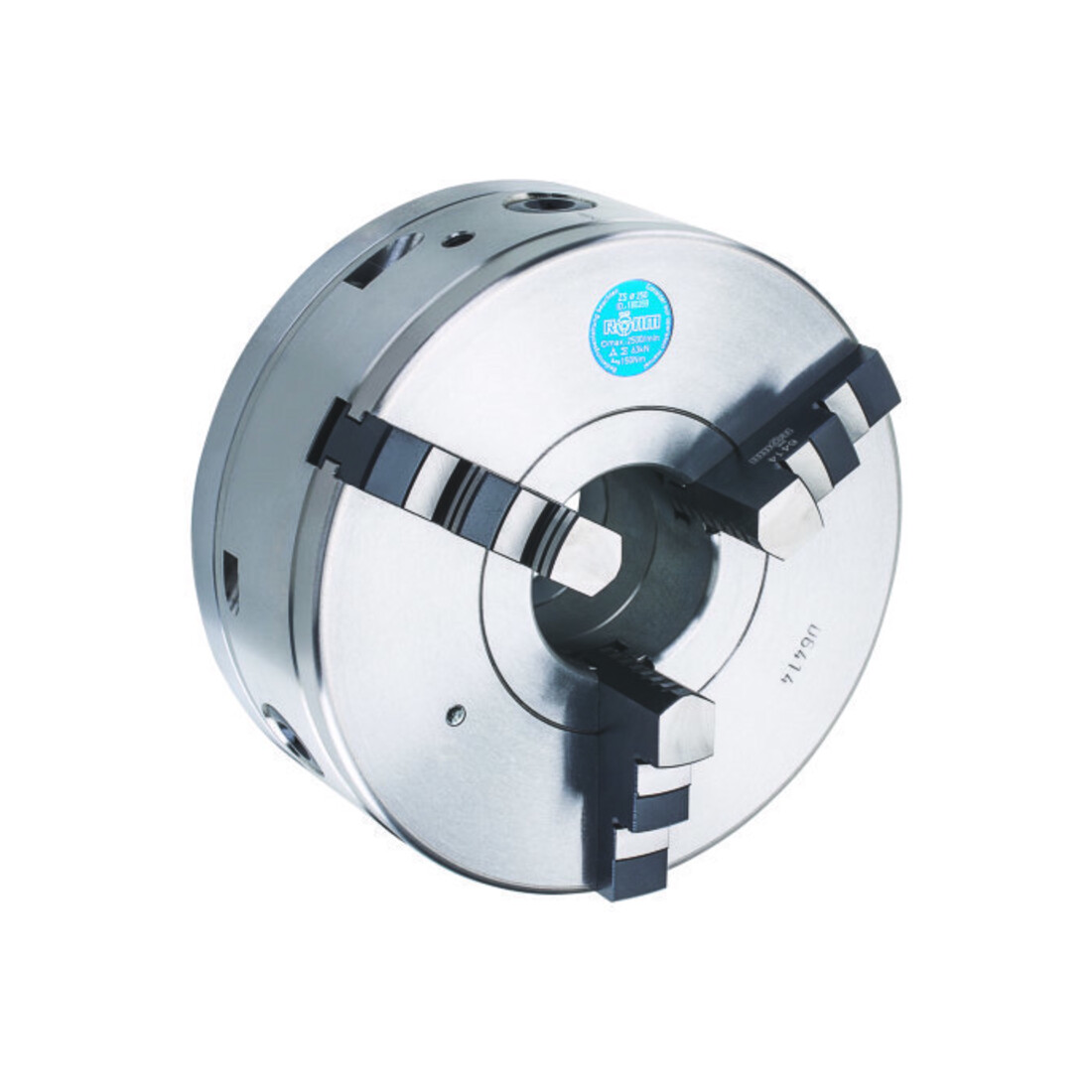

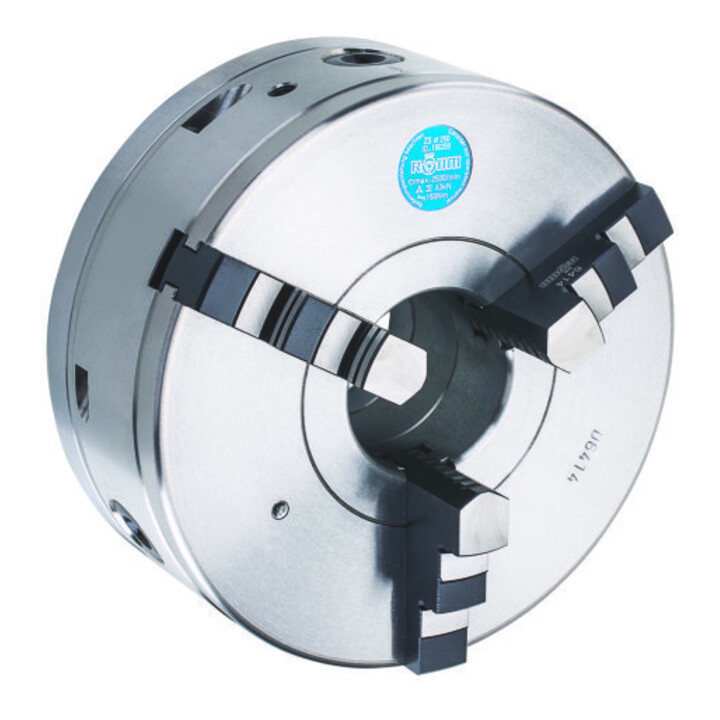

Le mandrin à serrage manuel RÖHM ZG Hi-Tru est idéal pour l’usinage de pièces nécessitant une très haute précision de concentricité.
Il est universellement utilisable, particulièrement avantageux sur les rectifieuses, les diviseurs et les tours.
---
Avantages :
- Précision de réglage inférieure à 0,005 mm,
- Précision de serrage répétée de 0,015 mm,
- Surface d’appui trempée par induction pour la vis de réglage,
- Flasque de fixation en acier,
- Corps en fonte,
- Réglage fin sans desserrer les vis de fixation du mandrin
---
Informations complémentaires :
Mandrin de tournage et de rectification ZS Hi-Tru, taille 80, 3 mors, DIN 6350, prise cylindrique centrée, avec étanchéité, avec mors à percer et à tourner, spécialement conçu pour les rectifieuses
EAN / GTIN : 4019208320410
