Description courte : Mandrin à spirale plate en acier, permettant un réglage très précis de la pièce sur la concentricité souhaitée grâce à 3 vis de réglage disposées tangentiellement.
Serrage centrique via un pignon d’entraînement.
Inclus dans la livraison (BB et DB) :
1 jeu de mors gradués vers l’extérieur (BB) montés sur le mandrin,
1 jeu de mors gradués vers l’intérieur (DB),
1 clé de serrage, vis de fixation
--- Caractéristiques techniques :
Avec un jeu de mors de tournage et de perçage ;
avec anneau spiralé ;
avec réglage radial fin pour une précision de concentricité maximale ;
serrage centrique ;
vis de réglage trempées ;
pour maintenir la force de serrage, les mandrins doivent être régulièrement lubrifiés
--- Domaines d’application :
Le mandrin à main RÖHM ZG Hi-Tru est idéal pour l’usinage de pièces nécessitant une concentricité maximale.
Il est universellement utilisable, particulièrement avantageux sur les rectifieuses, les appareils à diviser et les tours.
--- Avantages :
Précision de réglage inférieure à 0,005 mm ;
Précision de serrage répétée de 0,015 mm ;
Surface de support durcie par induction pour la vis de réglage ;
Flasque de fixation en acier ;
Corps en fonte ;
Réglage fin sans desserrer les vis de fixation du mandrin
--- Informations complémentaires :

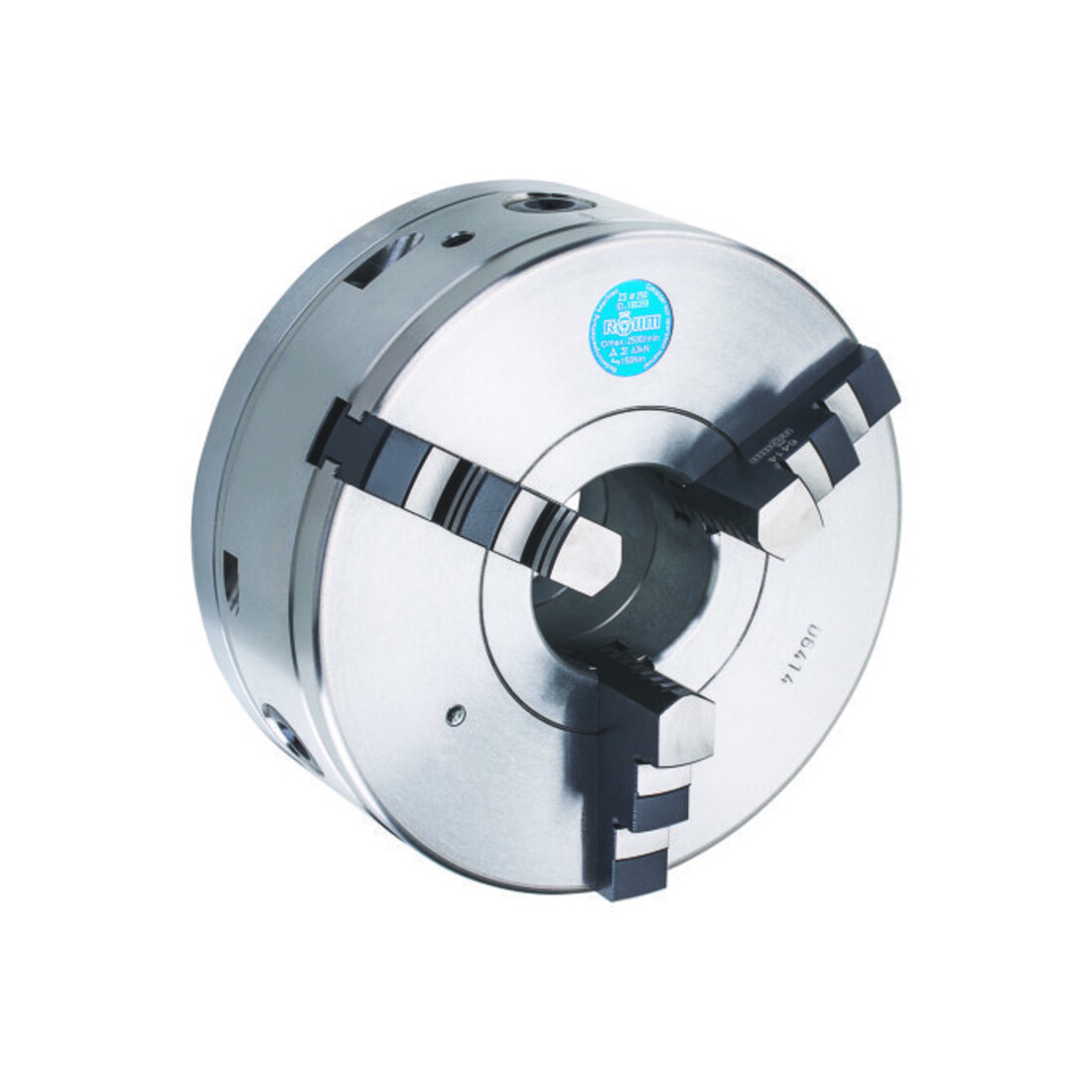

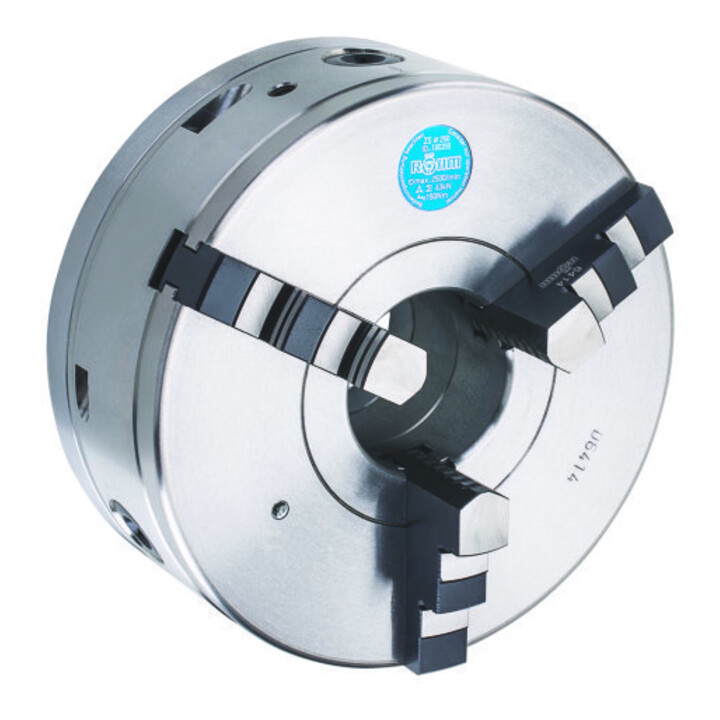

Mandrin de tournage et de rectification ZS Hi-Tru, taille 100, 3 mors, DIN 6350, prise de centrage cylindrique, avec étanchéité, avec mors de perçage et de tournage, spécialement conçu pour les rectifieuses
EAN / GTIN : 4019208320427
