Description courte : Mandrin à spirale plate en acier, permettant de régler très finement la pièce à usiner à la précision de concentricité souhaitée grâce à 3 vis de réglage disposées tangentiellement.
Serrage centrique via un pignon d’entraînement.
Inclus dans la livraison (BB et DB) :
- 1 jeu de mors gradués vers l’extérieur (BB) montés dans le mandrin,
- 1 jeu de mors gradués vers l’intérieur (DB),
- 1 clé de serrage,
- Vis de fixation
---
Caractéristiques techniques :
- Avec un jeu de mors de tournage et de perçage,
- Avec anneau spiralé,
- Réglage radial fin pour une précision de concentricité maximale,
- Serrage centrique,
- Vis de réglage trempées,
- Pour maintenir la force de serrage, les mandrins à tournage doivent être régulièrement lubrifiés
---
Domaines d’application :
Le mandrin à serrage manuel RÖHM ZG Hi-Tru est idéal pour l’usinage de pièces devant être réalisées avec une précision de concentricité très élevée.
Il est universellement utilisable, particulièrement avantageux sur les rectifieuses, les diviseurs et les tours.
---
Avantages :
- Précision de réglage inférieure à 0,005 mm,
- Précision de serrage répétée 0,015 mm,
- Surface d’appui inductivement trempée pour la vis de réglage,
- Flasque de fixation en acier,
- Corps en fonte,
- Réglage fin sans desserrer les vis de fixation du mandrin
---
Informations complémentaires :

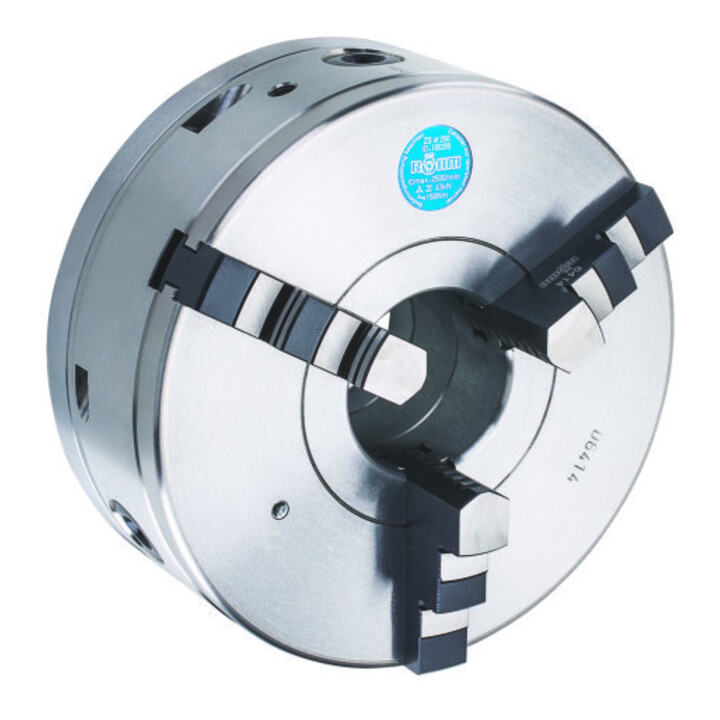

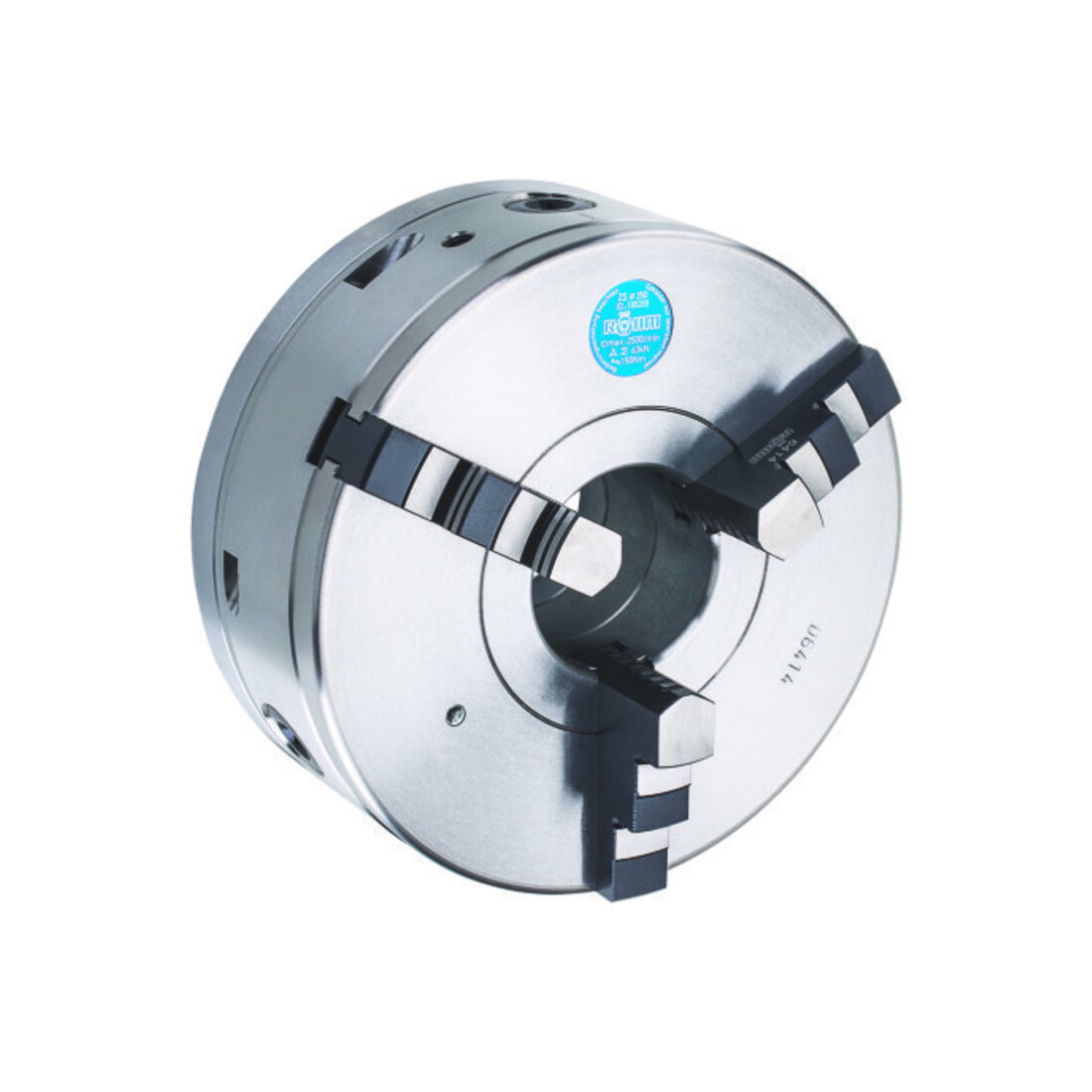

Mandrin de tournage et de rectification ZS Hi-Tru, taille 125, 3 mors, DIN 6350, prise cylindrique centrée, avec joint d’étanchéité, avec mors de perçage et de tournage, spécialement conçu pour les rectifieuses
EAN / GTIN : 4019208320434
