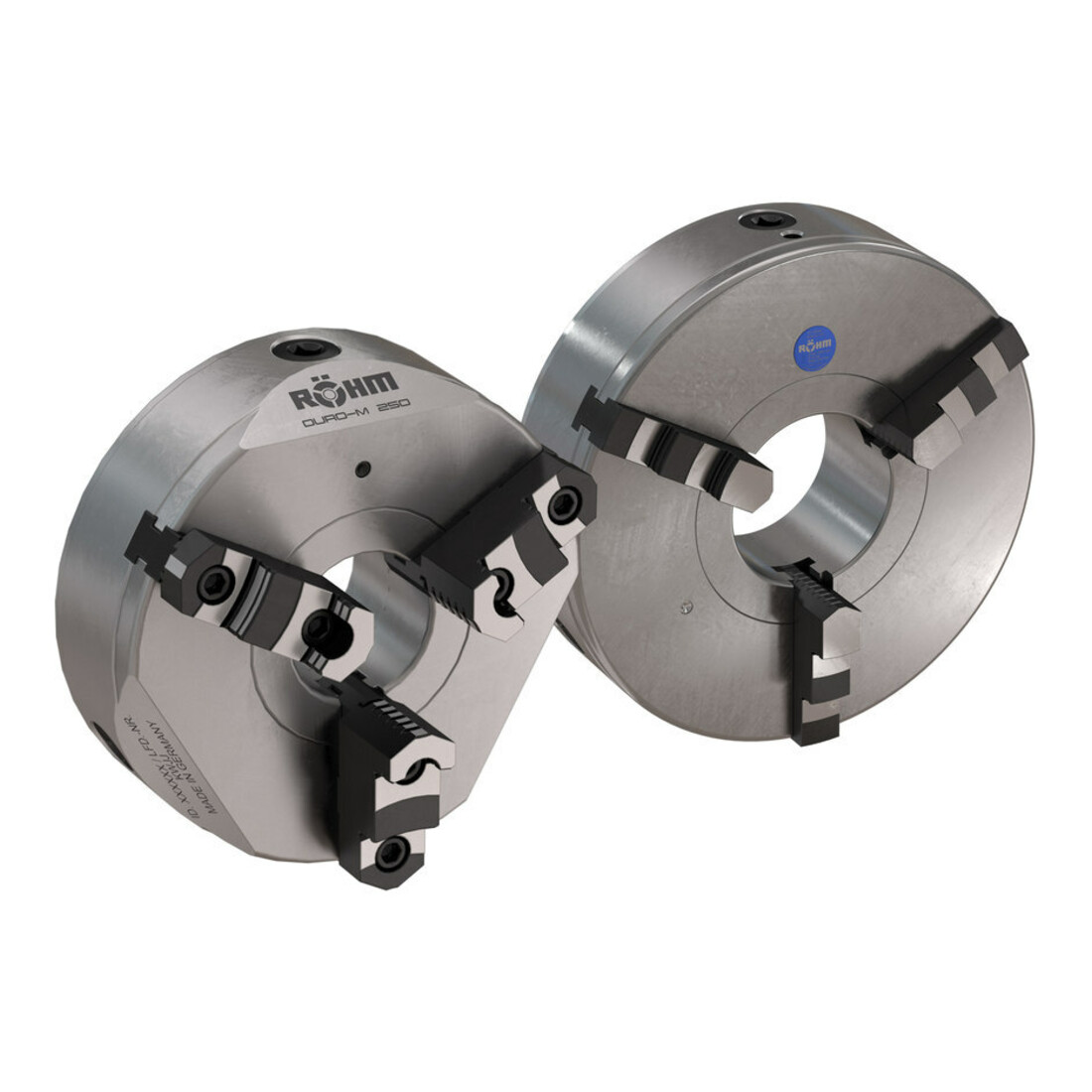

RÖHM Mandrin DURO-M 140/3 DIN 63

Brève description : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage. Il est principalement utilisé sur des tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées.

--- Caractéristiques techniques :
- Corps du mandrin (ainsi que toutes les autres pièces) en acier ;
- Serrage centré par spirale plate ;
- Spirale plate forgée et trempée dans un moule, flancs de filetage rectifiés des deux côtés ;
- Mors rectifiés pour un battement minimal dans le mandrin ;
- Jeu nul déterminé en usine en tant que jeu de précision ;
- La vitesse maximale admissible est définie de manière à ce qu'à la force de serrage maximale et avec les mors de serrage les plus lourds associés, un tiers de la force de serrage reste disponible en force résiduelle. Les mors de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s'appliquent ;
- Force de serrage selon DIN 6350 : La force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l'arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s'appliquent aux mandrins en parfait état, graissés avec de la graisse Röhm F80.

Contenu de la livraison

Mandrin, clé de mandrin, mors --- Domaines d'application : tours conventionnels à usinage horizontal et vertical ainsi que fraiseuses, tables rotatives et dispositifs de division. Principalement utilisé en production unitaire ou en petite série, ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour l'usinage au tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 ; mors traités par brunissage de base ; contour d’encombrement minimal ; fort effet de levier ; bord d’égouttage pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø140 est un mandrin 3 mors à commande manuelle avec spirale plate et passage Ø40, mors de perçage et de tournage, montage cylindrique (DIN 6350, forme A), ZA 105. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de matière de pièces tournées.

EAN / GTIN : 4019208524405
