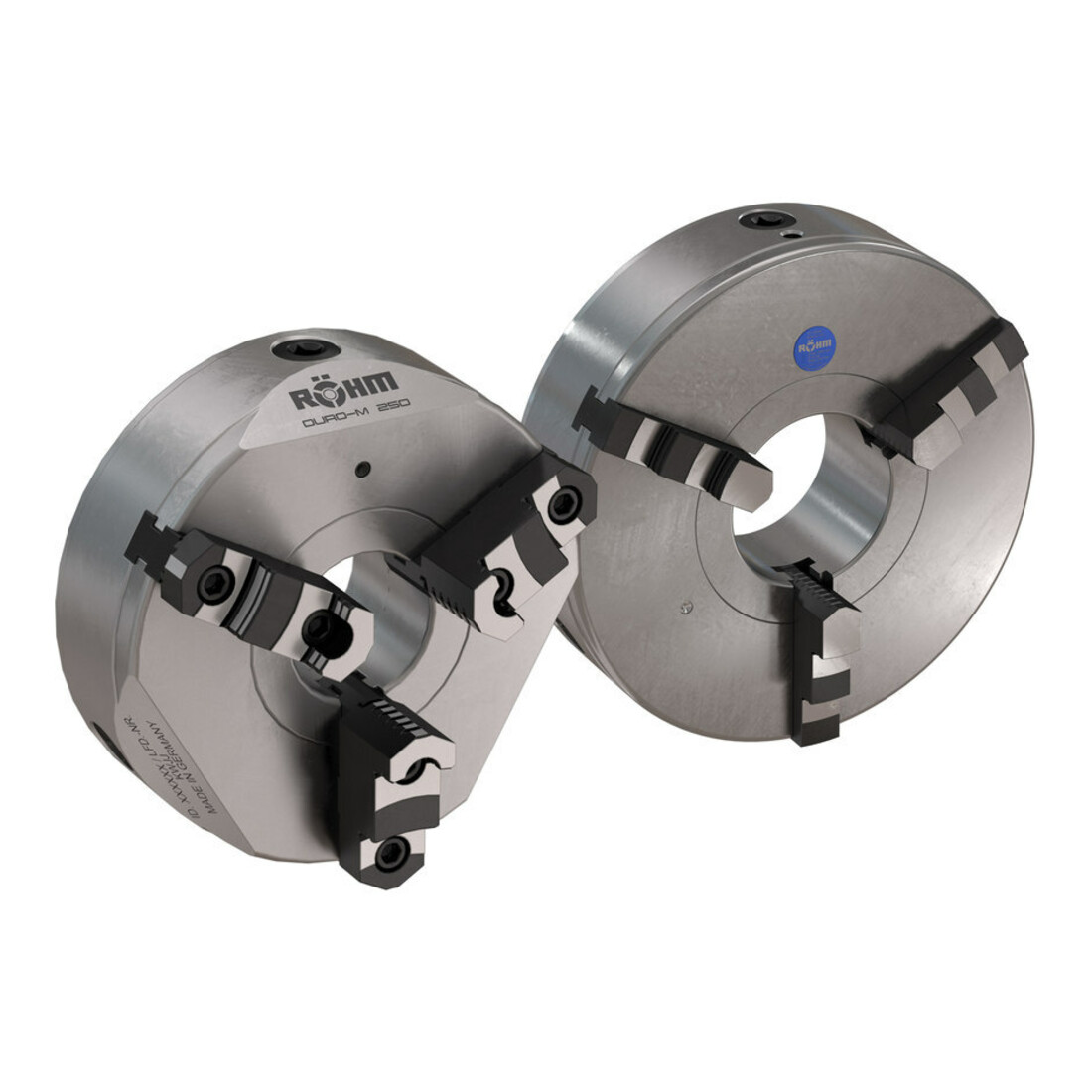

Brève description : Le DURO-M est un mandrin à commande manuelle avec spirale plate et passage à travers. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées.
--- Caractéristiques techniques :
- Corps du mandrin (ainsi que toutes les autres pièces) en acier ;
- Serrage centré par spirale plate ;
- Spirale plate forgée en matrice et trempée, flancs de filetage rectifiés des deux côtés ;
- Mors rectifiés en fonctionnement concentrique dans le mandrin ;
- Jeu nul déterminé en usine comme jeu de précision ;
- La vitesse maximale admissible est définie de manière à ce qu’avec la force de serrage maximale et l’utilisation des mors de serrage les plus lourds correspondants, un tiers de la force de serrage reste disponible en force résiduelle. Les mors de serrage ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent ;
- Force de serrage selon DIN 6350 : La force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent aux mandrins en parfait état, graissés avec de la graisse Röhm F80.
Contenu de la livraison
• Mandrin, clé de mandrin, mâchoires
EAN / GTIN : 4019208526898
