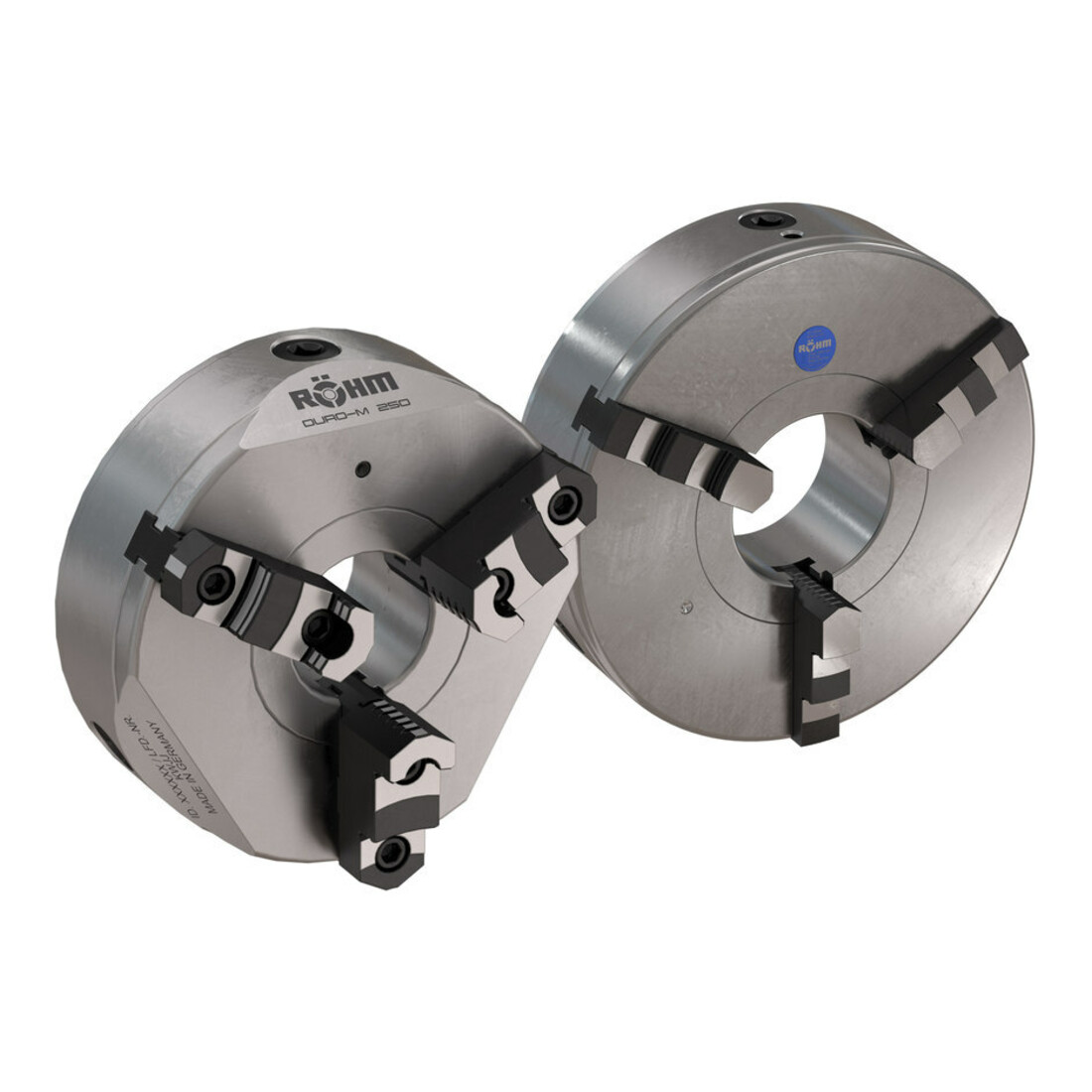

Brève description : Le DURO-M est un mandrin à serrage manuel à spirale plate avec passage traversant. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées. --- Caractéristiques techniques : Corps du mandrin (ainsi que toutes les autres pièces) en acier ; serrage concentrique via spirale plate ; spirale plate forgée en matrice et fortement trempée, flancs de filetage rectifiés des deux côtés ; mors rectifiés dans le mandrin pour un parfait battement ; jeu nul déterminé en usine comme jeu de précision ; la vitesse maximale admissible est définie de manière à ce qu’à la force de serrage maximale et en utilisant les mors de serrage les plus lourds correspondants, il reste encore 1/3 de la force de serrage comme force résiduelle. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Les mandrins doivent être en parfait état. Par ailleurs, les dispositions de la norme DIN 6386 partie 1 s’appliquent ; force de serrage selon DIN 6350 : la force de serrage est la somme de toutes les forces exercées radialement par les mors sur la pièce à l’arrêt. Les forces de serrage indiquées sont des valeurs indicatives. Elles s’appliquent à des mandrins en parfait état, lubrifiés avec la graisse Röhm F80 ; contenu de la livraison : mandrin, clé de mandrin, mors --- Domaines d’application : tours conventionnels horizontaux et verticaux ainsi que fraiseuses, tables tournantes et dispositifs de division. Principalement utilisé en production unitaire ou en petites séries ou en atelier de réparation ; serrage de pièces à symétrie de révolution pour l’usinage tournage et fraisage. --- Avantages : grande précision de concentricité jusqu’à 0,02 mm ; mors généralement brunis ; contour de perturbation minimal ; fort effet de multiplication de la force ; bord d’égouttement pour liquide de refroidissement --- Informations complémentaires : Le Duro-M Ø630 est un mandrin à 3 mors à serrage manuel avec spirale plate et passage traversant Ø240, mors de base et mors additionnels, prise cylindrique (DIN 6350, forme A), ZA 545. Il est principalement utilisé sur des tours conventionnels pour l’usinage par enlèvement de copeaux de pièces tournées.
EAN / GTIN : 4019208526843
